Bender ISOMETER isoRW685W-D Kurzanleitung Seite 5

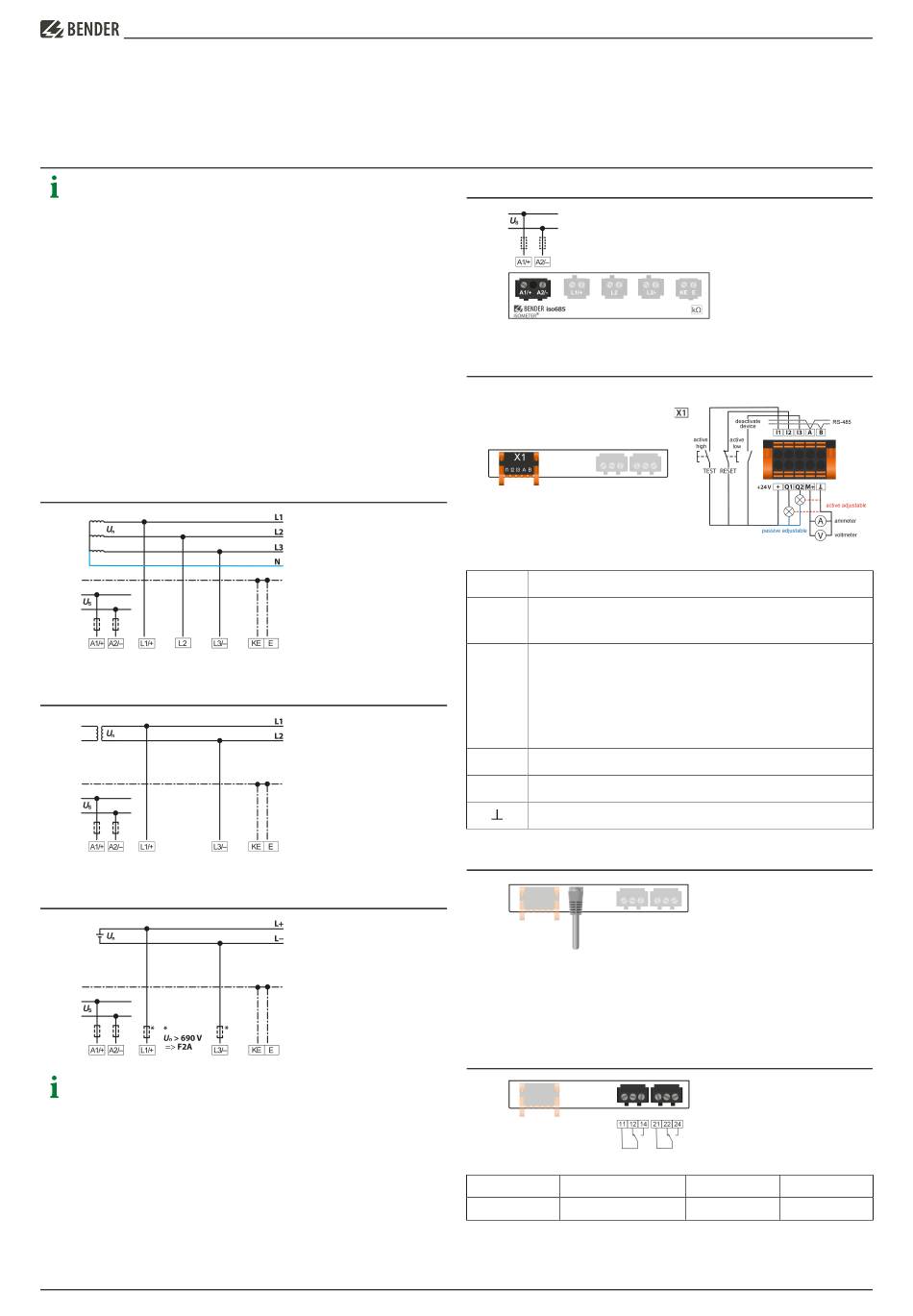

Anschluss
Ordnungsgemäßen Anschluss prüfen!
Kontrollieren Sie vor Inbetriebnahme der Anlage, ob das
Gerät ordnungsgemäß angeschlossen ist und funktioniert.
Führen Sie dazu eine Funktionsprüfung durch einen
Erdschluss über einen geeigneten Widerstand durch.
Messfehler verhindern!
Wenn ein überwachtes AC-Netz galvanisch gekoppelte
Gleichstromkreise enthält, gilt: Ein Isolationsfehler kann
nur dann wertrichtig erfasst werden, wenn über die
Gleichrichterventile ein Mindeststrom von >10 mA fließt.
Für UL-Anwendungen
Nur 60/75-°C-Kupferleitungen verwenden! Die
Versorgungsspannung ist bei UL- und CSA-Applikationen
zwingend über 5-A-Vorsicherungen zuzuführen.
Anschluss an ein 3(N)AC-Netz
Anschluss an ein AC-Netz
Anschluss an ein DC-Netz
Bei Systemen mit einer Netznennspannung von über 690 V
und Überspannungskategorie III ist eine Sicherung für den
Anschluss an das zu überwachende Netz vorzusehen. * 2-A-
Sicherungen empfohlen.
Anschluss an die Versorgungsspannung
Anschluss der Schnittstelle X1
I1...I3 Konfigurierbare digitale Eingänge (z. B. Test, Reset, ...)
A, B Serielle Schnittstelle RS-485, Terminierung mittels DIP-
Schalter R.
+ Versorgungsspannung der Ein- und Ausgänge I, Q und M.
Elektr. Überlastschutz. Autom. Abschaltung bei Kurzschluss
und Transiente (zurücksetzbar).
Bei Versorgung über ein externes 24-V-Netzteil dürfen A1/+,
A2/– nicht angeschlossen werden.
Q1, Q2 Konfigurierbarer digitaler Ausgang
M+ Konfigurierbarer analoger Ausgang (z. B. Messinstrument)
Bezugspotential Masse
Anschluss der Ethernet-Schnittstelle ETH
Anschluss mit Standard-Patch-Kabel (RJ45/kein Crossover-Kabel)
zu anderen ISOMETER®n oder Vernetzung mehrerer ISOMETER® in
Stern-Topologie mittels Switch.
Anschluss der Relais-Schnittstellen 1 und 2
Relais 1 11 gemeinsamer Kontakt
Relais 2 21 gemeinsamer Kontakt
isoRW685W-D_D00178_12_D_XXDE/08.2024
ISOMETER® isoRW685W-D
12 Öffner 14 Schließer
22 Öffner 24 Schließer
5
