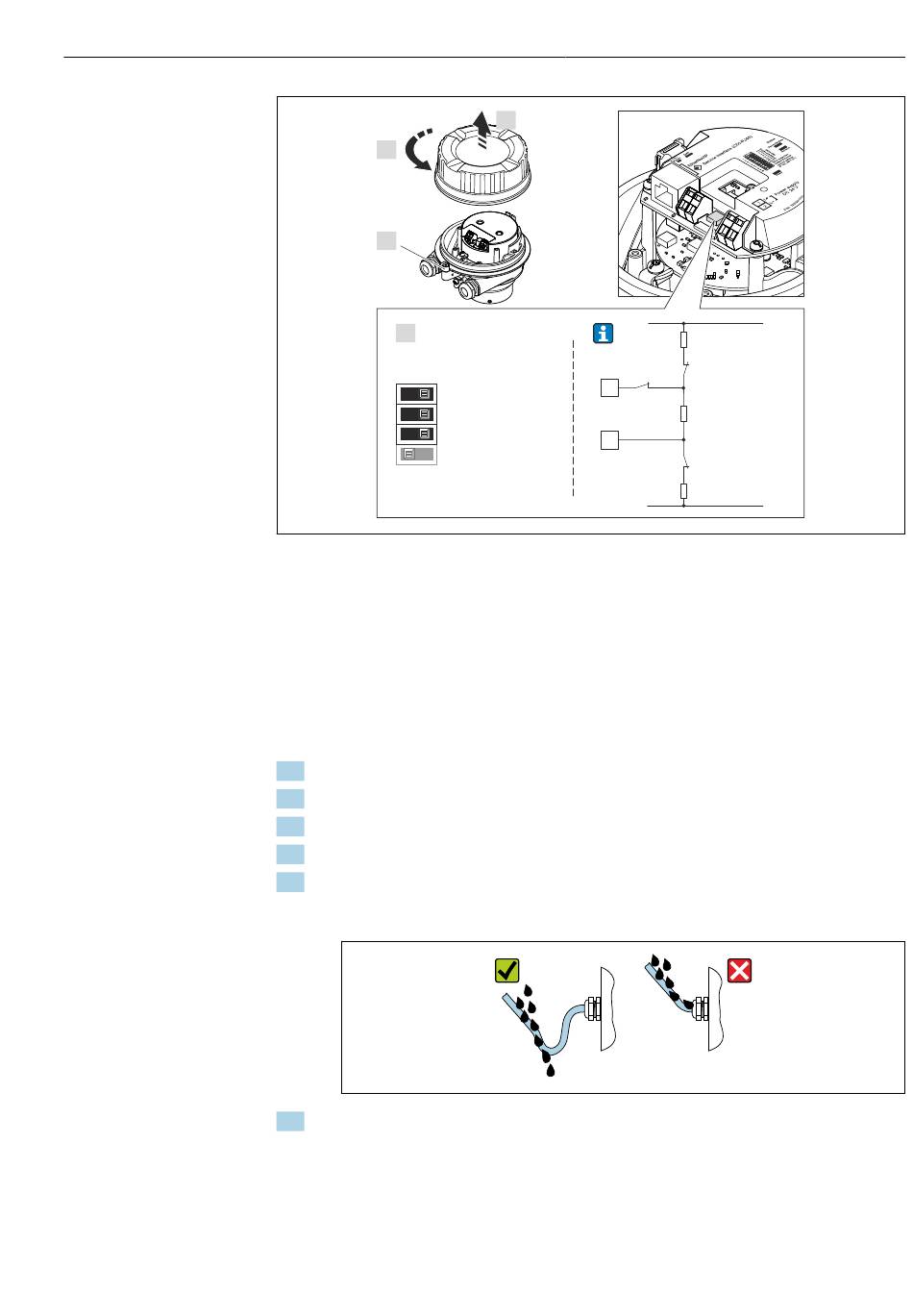

 12 Terminierung mit Hilfe von DIP-Schaltern auf dem I/O-Elektronikmodul einstellen (bei Baudraten < 1,5
MBaud)
7.7 Schutzart sicherstellen
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo-
sure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
2. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen.
3. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
4. Kabelverschraubungen fest anziehen.
5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt:
Mit dem Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden
("Wassersack").

6. Die mitgelieferten Kabelverschraubungen bieten keinen Gehäuseschutz, wenn sie
nicht verwendet werden. Sie müssen daher durch Blindstopfen ersetzt werden, die
dem Gehäuseschutz entsprechen.
3.
26
Bus polarisation
DIP 2
Bus termination
Bus polarisation
27
Not used
Elektrischer Anschluss
5V
390 Ω
DIP 1
220 Ω
DIP 3
390 Ω
0V
