Proline Promass F 100 PROFIBUS DP
Endress+Hauser
7.2.3 Klemmenbelegung
Messumformer
Anschlussvariante PROFIBUS DP
Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2
Bestellmerkmal "Ausgang", Option L
Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern
bestellt werden.
Verfügbare Anschlussarten
Bestellmerkmal
"Gehäuse"
Ausgang
Optionen Klemmen
A, B
Optionen Gerätestecker
A, B →  30
Optionen Gerätestecker
A, B, C →  30
Bestellmerkmal "Gehäuse":
• Option A: Kompakt, beschichtet Alu
• Option B: Kompakt, hygienisch, rostfrei
• Option C: Ultrakompakt, hygienisch, rostfrei

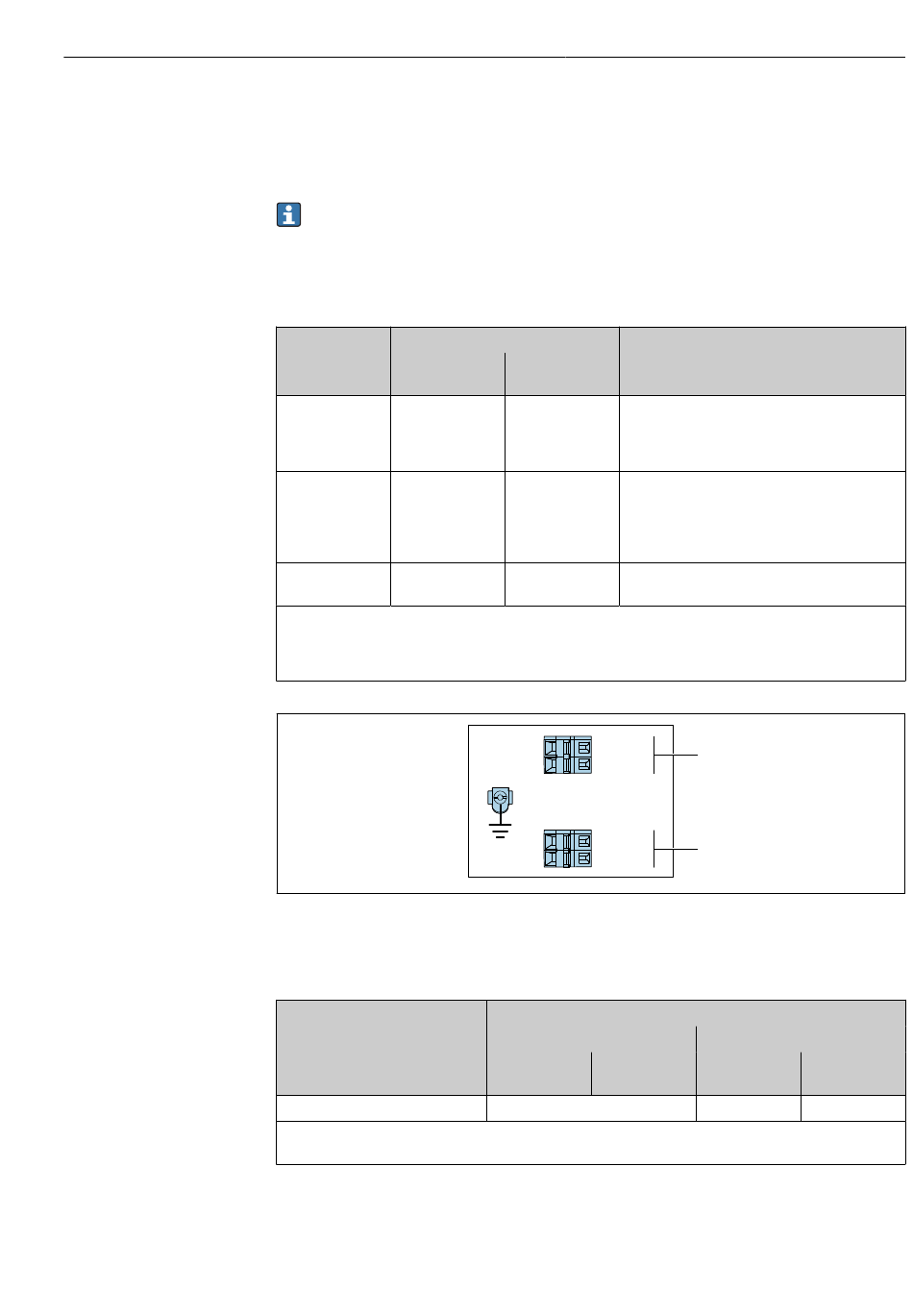

 7 Klemmenbelegung PROFIBUS DP
1 Energieversorgung: DC 24 V
2 PROFIBUS DP
Bestellmerkmal
"Ausgang"
Option L
Bestellmerkmal "Ausgang":
Option L: PROFIBUS DP, für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2
Mögliche Auswahl Bestellmerkmal
Energie-
"Elektrischer Anschluss"
versorgung
Klemmen • Option A: Verschraubung M20x1
• Option B: Gewinde M20x1
• Option C: Gewinde G ½"
• Option D: Gewinde NPT ½"
Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"
• Option N: Stecker M12x1 + Verschraubung
M20
• Option P: Stecker M12x1 + Gewinde G ½"
• Option U: Stecker M12x1 + Gewinde M20
Gerätestecker Option Q: 2 x Stecker M12x1
→  30
26 B
27 A
1 +
L
_
2
L
Klemmennummer
Energieversorgung
2 (L–) 1 (L+)
DC 24 V
Elektrischer Anschluss
2
1
Ausgang
26 (RxD/TxD-P) 27 (RxD/TxD-
N)
B A
A0022716
