Untermenü COLL
In diesem Untermenü können Sie die Kollimation Ih-
rer TILO™ anpassen.
Kollimation: Die TILO™ kann auch als Wärmebild-
brille eingesetzt werden, wenn beide Augen geöffnet
sind. Dann kommt es im Gehirn zur Bildfusion von
Wärmebild (links) und Realbild (rechts). Statt eines
Realbildes könnte das zweite Auge auch mit einem
Restlichtverstärker ausgestattet werden (diese Wir-
kung kann nur im Zoommodus 1
Je nach Anwender kann es trotz der vorab durch-
geführten Werkskalibrierung dabei zu Doppelbil-
dern kommen. In diesem Fall muss eine Kollimation
durchgeführt werden.
Durchführung der Kollimation
Ziel ist es, Kamerabild und Realbild in möglichst exakte
Überlagerung zu bringen.
1. Speicherposition wählen:
Nach Auswahl des Untermenüs COLL wählt man
die entsprechende Speicherpostion. Da die Kolli-
mationseinstellungen für Personen sehr individuell
sind, verfügt die TILO™ über 6 Speicherpositionen.
So kann eine TILO™ von der ganzen Familie ge-
nutzt werden. Jeder Nutzer stellt sich also seine ei-
14
erreicht werden).
x
Kollimation
gene Speicherposition ein. Werksseitig ist die TILO™
bereits in Speicherposition 1 vorkollimiert.
2. Kollimation:

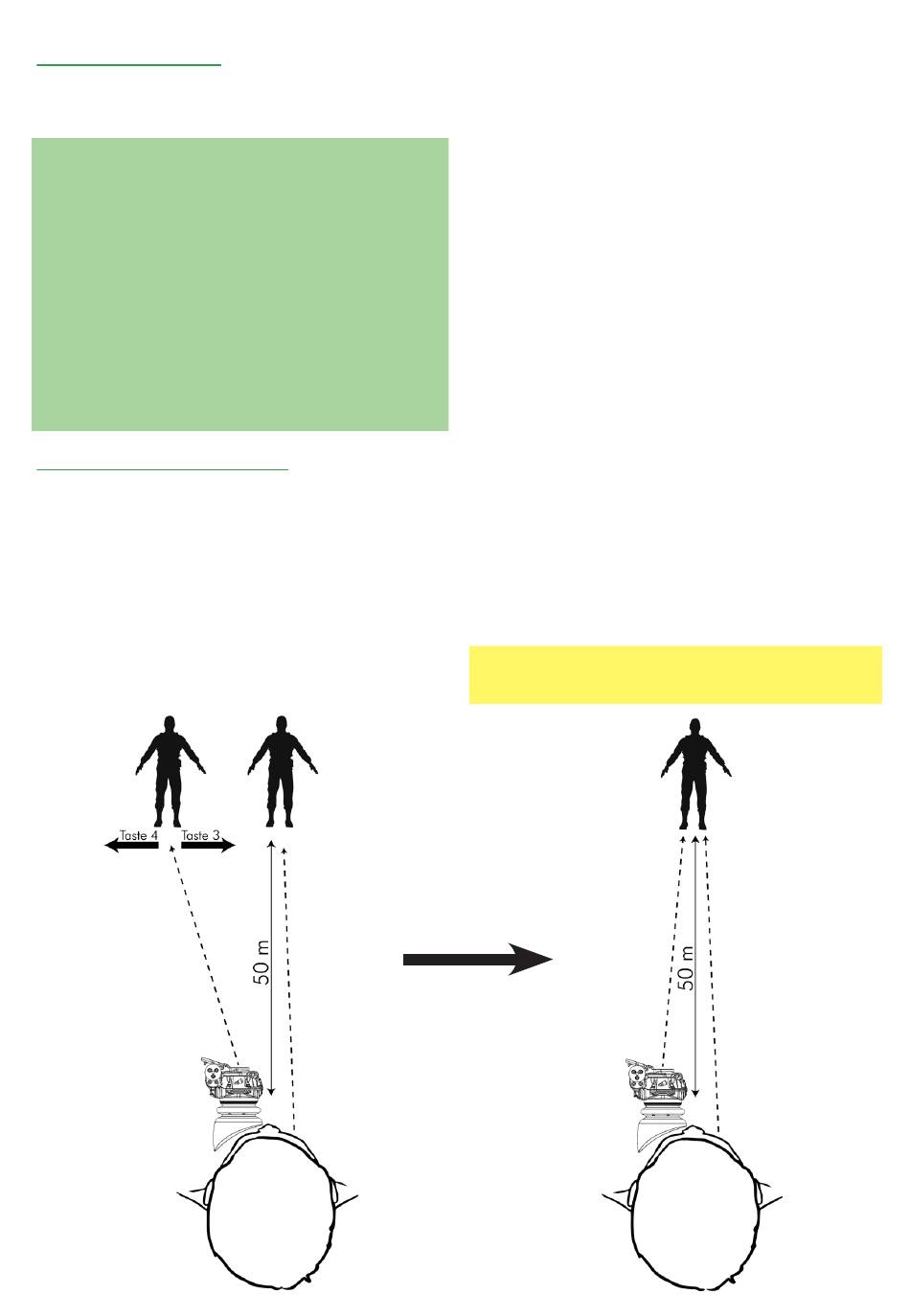

Schauen Sie mit der TILO™ auf eine Wärmequelle,
die auch im sichtbaren Spektrum deutlich sichtbar
ist. Sie sollte sich möglichst weit entfernt befinden,
um zusätzliche Parallaxenabweichungen zu vermei-
den (z.B. eine stehende Person oder eine Lampe in
50 m Entfernung).
3. SET auswählen:
Die TILO™ befindet sich nun im Kollimationsmo-
dus. Dieser beginnt in Zoomstufe 1x. Durch kurzes
Betätigen der Tasten können Sie das Bild ausrich-
ten, wobei das Betätigen der Taste 1 das Bild nach
unten, Taste 2 nach oben, Taste 3 nach rechts und
Taste 4 das Bild nach links bewegt. Betätigen Sie
nun die Tasten so lange, bis das Wärmebild und
das Realbild für Ihre Wahrnehmung an der glei-
chen Stelle sichtbar sind. Wenn Sie auch die weite-
ren Zoomstufen kollimieren möchten, betätigen Sie
die Taste 2 lang. Sie wechseln so nacheinander in
die nächsten Zoomstufen. Führen Sie auch dort die
Kollimation wie beschrieben durch.
Hinweis:
Wurde eine Kollimation durchgeführt, wird die Zoom-
