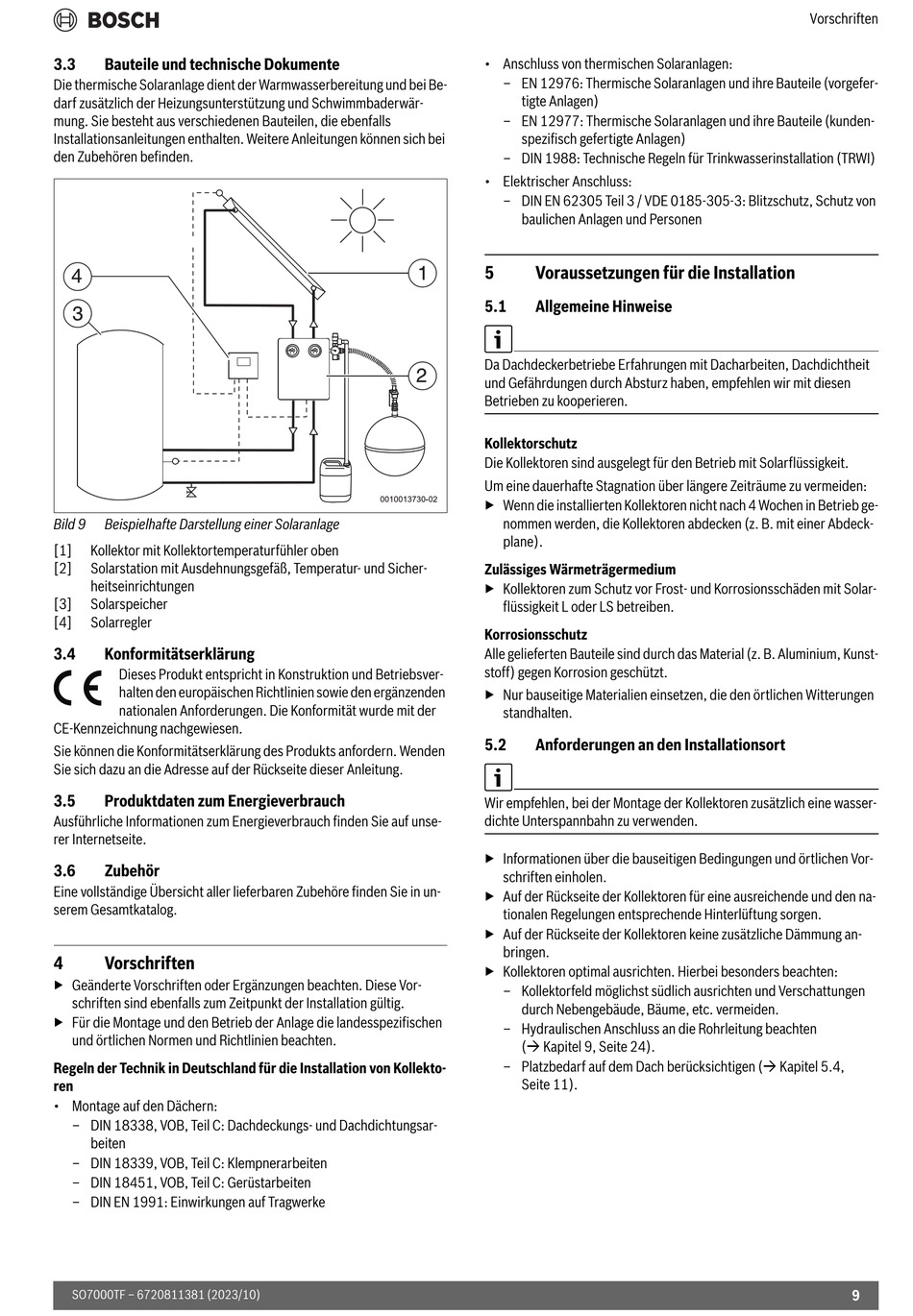

Bosch SO7000TF Installations- Und Wartungsanleitung Für Die Fachkraft Seite 9

3.3 Bauteile und technische Dokumente
Die thermische Solaranlage dient der Warmwasserbereitung und bei Be-
darf zusätzlich der Heizungsunterstützung und Schwimmbaderwär-
mung. Sie besteht aus verschiedenen Bauteilen, die ebenfalls
Installationsanleitungen enthalten. Weitere Anleitungen können sich bei
den Zubehören befinden.
Bild 9 Beispielhafte Darstellung einer Solaranlage
[1] Kollektor mit Kollektortemperaturfühler oben
[2] Solarstation mit Ausdehnungsgefäß, Temperatur- und Sicher-
heitseinrichtungen
[3] Solarspeicher
[4] Solarregler
3.4 Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsver-
halten den europäischen Richtlinien sowie den ergänzenden
nationalen Anforderungen. Die Konformität wurde mit der
CE-Kennzeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produkts anfordern. Wenden
Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung.
3.5 Produktdaten zum Energieverbrauch
Ausführliche Informationen zum Energieverbrauch finden Sie auf unse-
rer Internetseite.
3.6 Zubehör
Eine vollständige Übersicht aller lieferbaren Zubehöre finden Sie in un-
serem Gesamtkatalog.
4 Vorschriften
▶ Geänderte Vorschriften oder Ergänzungen beachten. Diese Vor-
schriften sind ebenfalls zum Zeitpunkt der Installation gültig.
▶ Für die Montage und den Betrieb der Anlage die landesspezifischen
und örtlichen Normen und Richtlinien beachten.
Regeln der Technik in Deutschland für die Installation von Kollekto-
ren
• Montage auf den Dächern:
– DIN 18338, VOB, Teil C: Dachdeckungs- und Dachdichtungsar-
beiten
– DIN 18339, VOB, Teil C: Klempnerarbeiten
– DIN 18451, VOB, Teil C: Gerüstarbeiten
– DIN EN 1991: Einwirkungen auf Tragwerke
SO7000TF – 6720811381 (2023/10)
• Anschluss von thermischen Solaranlagen:
– EN 12976: Thermische Solaranlagen und ihre Bauteile (vorgefer-
tigte Anlagen)
– EN 12977: Thermische Solaranlagen und ihre Bauteile (kunden-
spezifisch gefertigte Anlagen)
– DIN 1988: Technische Regeln für Trinkwasserinstallation (TRWI)
• Elektrischer Anschluss:
– DIN EN 62305 Teil 3 / VDE 0185-305-3: Blitzschutz, Schutz von
baulichen Anlagen und Personen
5 Voraussetzungen für die Installation
5.1 Allgemeine Hinweise
Da Dachdeckerbetriebe Erfahrungen mit Dacharbeiten, Dachdichtheit
und Gefährdungen durch Absturz haben, empfehlen wir mit diesen
Betrieben zu kooperieren.
Kollektorschutz
Die Kollektoren sind ausgelegt für den Betrieb mit Solarflüssigkeit.
Um eine dauerhafte Stagnation über längere Zeiträume zu vermeiden:
▶ Wenn die installierten Kollektoren nicht nach 4 Wochen in Betrieb ge-
nommen werden, die Kollektoren abdecken (z. B. mit einer Abdeck-
plane).
Zulässiges Wärmeträgermedium
▶ Kollektoren zum Schutz vor Frost- und Korrosionsschäden mit Solar-
flüssigkeit L oder LS betreiben.
Korrosionsschutz
Alle gelieferten Bauteile sind durch das Material (z. B. Aluminium, Kunst-
stoff) gegen Korrosion geschützt.
▶ Nur bauseitige Materialien einsetzen, die den örtlichen Witterungen
standhalten.
5.2 Anforderungen an den Installationsort
Wir empfehlen, bei der Montage der Kollektoren zusätzlich eine wasser-
dichte Unterspannbahn zu verwenden.
▶ Informationen über die bauseitigen Bedingungen und örtlichen Vor-
schriften einholen.
▶ Auf der Rückseite der Kollektoren für eine ausreichende und den na-
tionalen Regelungen entsprechende Hinterlüftung sorgen.
▶ Auf der Rückseite der Kollektoren keine zusätzliche Dämmung an-
bringen.
▶ Kollektoren optimal ausrichten. Hierbei besonders beachten:
– Kollektorfeld möglichst südlich ausrichten und Verschattungen
durch Nebengebäude, Bäume, etc. vermeiden.
– Hydraulischen Anschluss an die Rohrleitung beachten
( Kapitel 9, Seite 24).
– Platzbedarf auf dem Dach berücksichtigen ( Kapitel 5.4,
Seite 11).
