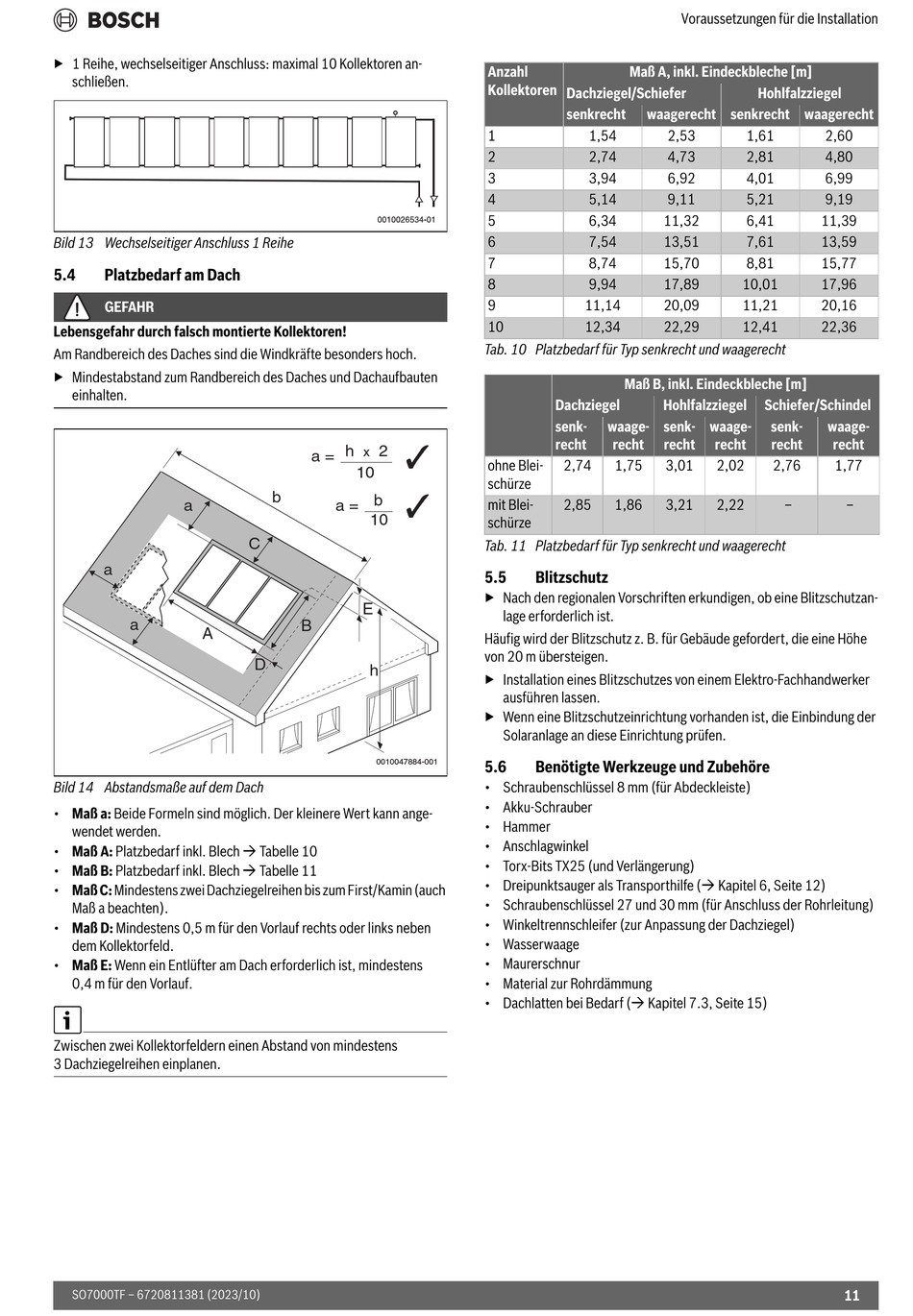

▶ 1 Reihe, wechselseitiger Anschluss: maximal 10 Kollektoren an-
schließen.
Bild 13 Wechselseitiger Anschluss 1 Reihe
5.4 Platzbedarf am Dach
GEFAHR
Lebensgefahr durch falsch montierte Kollektoren!
Am Randbereich des Daches sind die Windkräfte besonders hoch.
▶ Mindestabstand zum Randbereich des Daches und Dachaufbauten
einhalten.
a
a
a
A
Bild 14 Abstandsmaße auf dem Dach
• Maß a: Beide Formeln sind möglich. Der kleinere Wert kann ange-
wendet werden.
• Maß A: Platzbedarf inkl. Blech  Tabelle 10
• Maß B: Platzbedarf inkl. Blech  Tabelle 11
• Maß C: Mindestens zwei Dachziegelreihen bis zum First/Kamin (auch
Maß a beachten).
• Maß D: Mindestens 0,5 m für den Vorlauf rechts oder links neben
dem Kollektorfeld.
• Maß E: Wenn ein Entlüfter am Dach erforderlich ist, mindestens
0,4 m für den Vorlauf.
Zwischen zwei Kollektorfeldern einen Abstand von mindestens
3 Dachziegelreihen einplanen.
SO7000TF – 6720811381 (2023/10)
h 2
x
a =
10
b
a = b
10
C
E
B
D
h
0010047884-001
Anzahl Maß A, inkl. Eindeckbleche [m]
Kollektoren
Dachziegel/Schiefer
senkrecht waagerecht senkrecht waagerecht
1 1,54
2 2,74
3 3,94
4 5,14
5 6,34
6 7,54
7 8,74
8 9,94
9 11,14
10 12,34
Tab. 10 Platzbedarf für Typ senkrecht und waagerecht
Maß B, inkl. Eindeckbleche [m]
Dachziegel
senk- waage-
recht recht
ohne Blei- 2,74 1,75
schürze
mit Blei- 2,85 1,86
schürze
Tab. 11 Platzbedarf für Typ senkrecht und waagerecht
5.5 Blitzschutz
▶ Nach den regionalen Vorschriften erkundigen, ob eine Blitzschutzan-
lage erforderlich ist.
Häufig wird der Blitzschutz z. B. für Gebäude gefordert, die eine Höhe
von 20 m übersteigen.
▶ Installation eines Blitzschutzes von einem Elektro-Fachhandwerker
ausführen lassen.
▶ Wenn eine Blitzschutzeinrichtung vorhanden ist, die Einbindung der
Solaranlage an diese Einrichtung prüfen.
5.6 Benötigte Werkzeuge und Zubehöre
• Schraubenschlüssel 8 mm (für Abdeckleiste)
• Akku-Schrauber
• Hammer
• Anschlagwinkel
• Torx-Bits TX25 (und Verlängerung)
• Dreipunktsauger als Transporthilfe ( Kapitel 6, Seite 12)
• Schraubenschlüssel 27 und 30 mm (für Anschluss der Rohrleitung)
• Winkeltrennschleifer (zur Anpassung der Dachziegel)
• Wasserwaage
• Maurerschnur
• Material zur Rohrdämmung
• Dachlatten bei Bedarf ( Kapitel 7.3, Seite 15)
Voraussetzungen für die Installation
Hohlfalzziegel
2,53 1,61 2,60
4,73 2,81 4,80
6,92 4,01 6,99
9,11 5,21 9,19
11,32 6,41 11,39
13,51 7,61 13,59
15,70 8,81 15,77
17,89 10,01 17,96
20,09 11,21 20,16
22,29 12,41 22,36
Hohlfalzziegel Schiefer/Schindel
senk- waage- senk- waage-
recht recht recht recht
3,01 2,02 2,76 1,77
3,21 2,22 – –
