5.34. Becherspender
Distanzelement Einstellung
Stäbchenlänge
zylinderförmiges Stäbchen-
Andruckgewicht
Taste Becherfreigabe
Stäbchenfreigabe
Stäbchenrutsche
Steuer-Elektromagnet
Stäbchenfreigabe
Motor Gabelpositionierung
Gabel

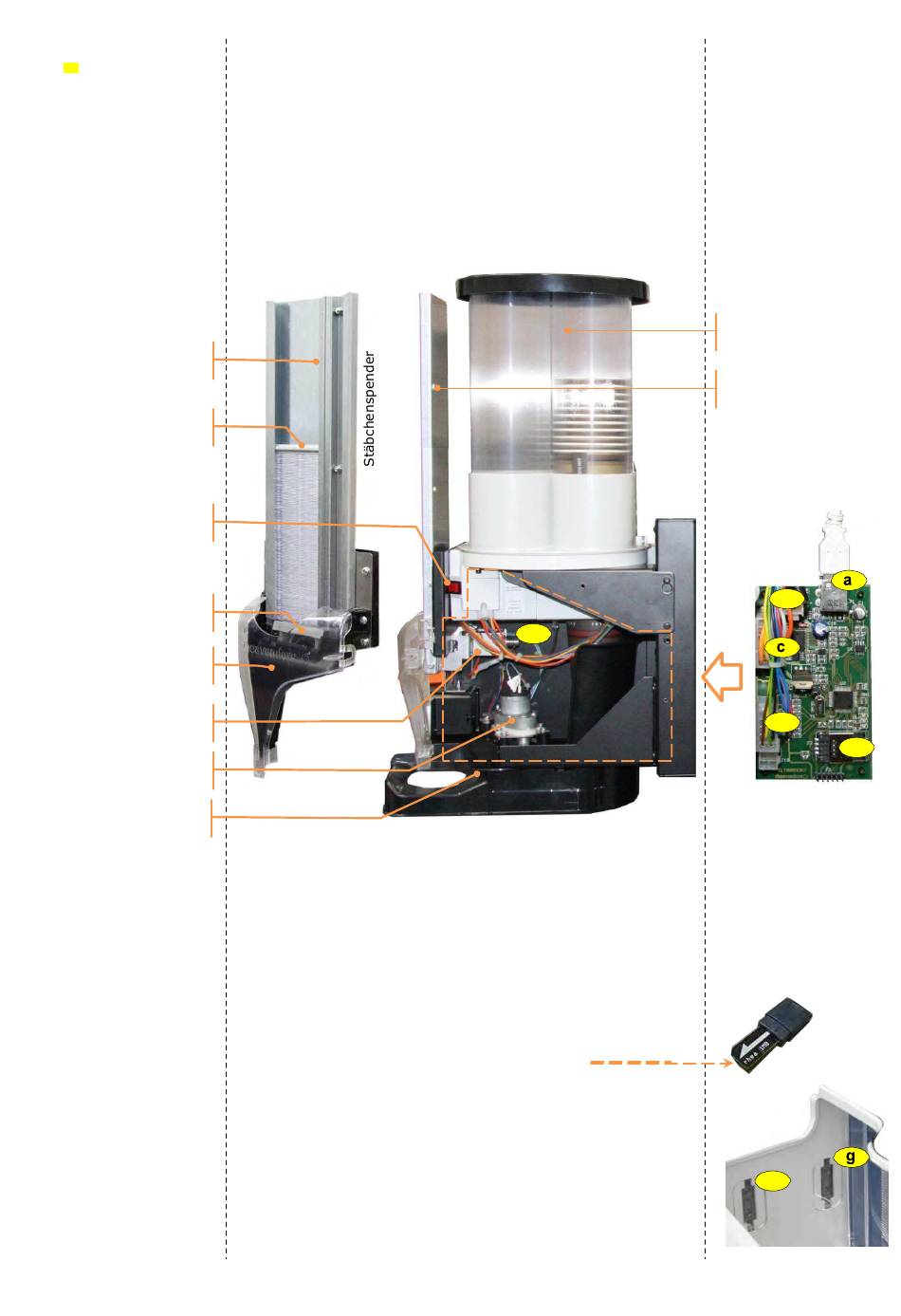

Der Becherspender von cinodoppio&c befindet sich links mit Scharnieren
an der Innenseite der Haupttür des Geräts befestigt.
Er besteht aus einem Turm mit vier halbtransparenten Säulen mit Bechern
aus Pappe oder Kunststoff mit Durchmesser von 70 bis 80 mm. Während
der Ausgabe nimmt eine Gabel im unteren Bereich der Gruppe den Becher,
positioniert ihn zuerst unter den Düsen und anschließend zur Entnahme
durch den Kunden.
-
Für einen Testlauf der Becherausgabe steht eine rote Taste zur Verfügung,
durch kurzes Drücken wird ein Becher ausgegeben.
-
An der Rückseite des Becherspenders befindet sich unter einem Gehäuse
die Schaltkarte zur Steuerung aller logischen Automatenfunktionen. Sie
wird per USB-Verbindung (a) von der CPU gesteuert und durch einen
Anschluss (b) von der CPU gespeist
(siehe 04.38.). Durch einen im Werk beschriebenen Flash Key kann die
Steuersoftware der Karte (e) aktualisiert werden. Die Anschlüsse (c) und (d)
steuern den Motor des Becherspenders und den Motor zur Positionierung
der Bechergabel.
-
In der Becherausgabe des Spenders cinodoppio&c befindet sich ein
Becher-Anwesenheitssensor (h) und ein Sensor zur Becherentnahme (g)
deren Funktion den Sensor des Becherspenders festlegt.
f
Bechersäulen
Einstellschraube
Stäbchenlänge
b
d
e
Schaltkarte Becherspender
h
