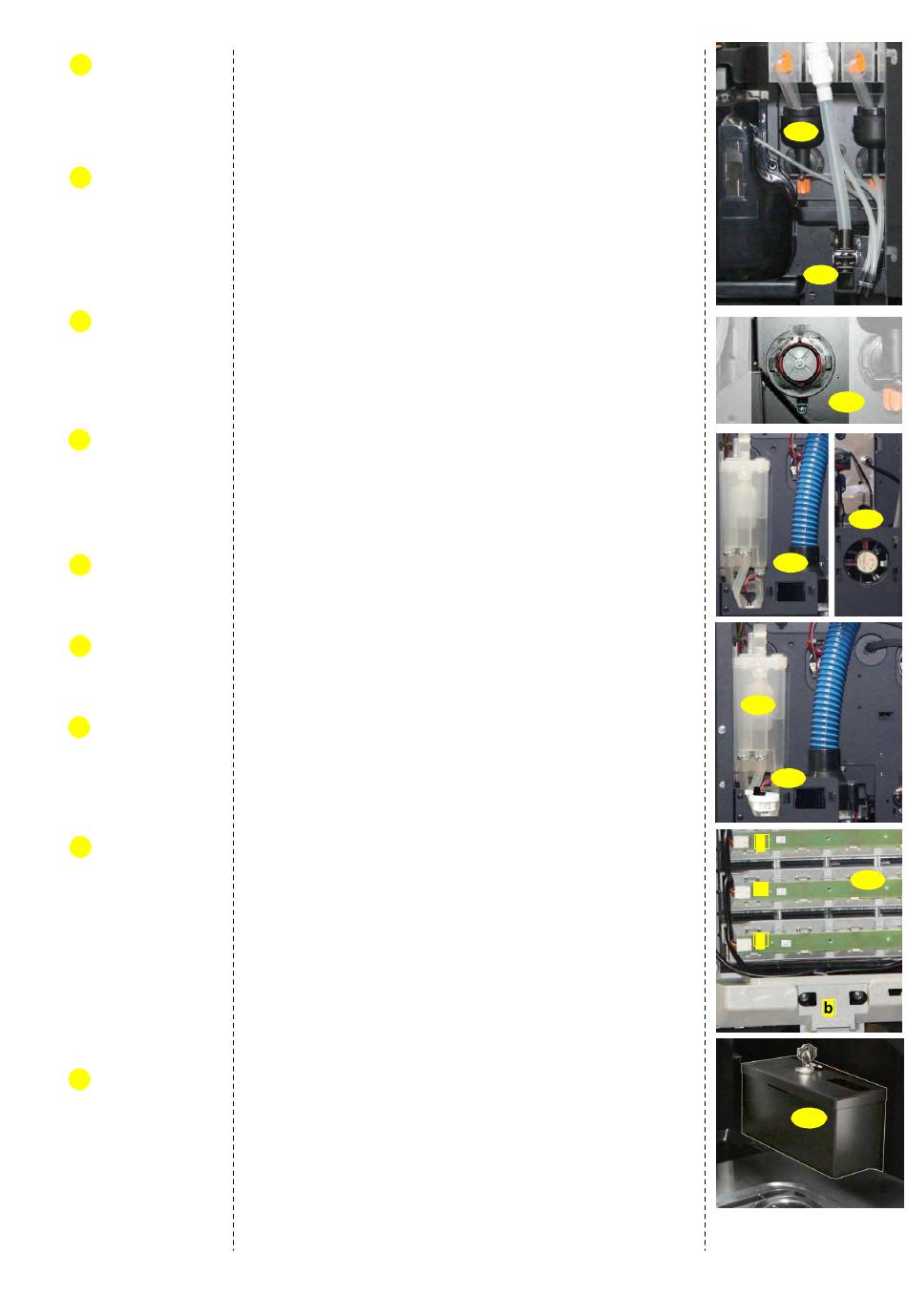

5.25. Mischschalen
5.26. Düsenhalter
5.27. Mixermotor
5.28. Pulverabzug
5.29. Absauger
5.30. Ausgleichsbehälter
5.31. Flowmeter
(Wasserzähler)
5.32. Türbeleuchtung
5.33. Zahlungssystem
In den Mischschalen werden die Instant-Produkte mit dem Wasser
vermischt. Im unteren Bereich arbeitet das Flügelrad des Mixermotors und
die
Abführung
des
Getränks
Silikonschlauch. Die Mischschalen und Ausgabeschläuche können unter
lauwarmem fließendem Wasser gereinigt werden.
Ein fester Halter auf der Becherausgabe nimmt die Ausgabevorrichtungen
von den Mischschalen der Mixer, den Brüher und die der direkten
Wasserzufuhr auf.
Der Zucker-Positionierarm positioniert die Leitung während der Ausgabe
über den Becher und fährt sie nach Zyklusende wieder zurück.
Die Mixermotoren vermischen durch Drehung des an ihrer Achse
montierten Flügelrads die Instant-Produkte mit dem Wasser. Die
Rotationsgeschwindigkeit ist einstellbar (siehe 09.01.a.), um sie an die
Charakteristiken der verschiedenen Getränke anzupassen.
Der Abzug entfernt die schwebenden Produktreste aus dem Inneren des
Automaten. Der Abzug ist mit einem
befindlichen Behälter verbunden, um die feinen Pulverreste aus den
Auswahlen aufzunehmen. Die Betriebsdauer des Abzugs ist über einen
Softwareparameter (siehe 09.01.f.) programmierbar. Die abgesaugte Luft
wird durch die Schlitze an der Rückwand abgeführt.
Saugt die Luft aus dem Geräteinneren ab, um die Bildung von
Kondenswasser zu vermeiden.
Ansammlung des Wassers und Weiterleitung zum Druckboiler. Das Niveau
wird durch einen Schwimmer kontrolliert und bei Überschreitung der
festgelegten Menge wird das Wasser zur Sicherung des Zuführventils
zurückgeführt und die Zufuhr von weiteren Wasser gesperrt.
Es wird die den Brüher durchlaufende Wassermenge an die CPU
weitergegeben, um das Volumen zu bestimmen. Die Wassermenge der
Instant-Auswahlen wird nur durch die im Parameter „Wasser N" (siehe
09.01.a.) eingestellte Dauer festgelegt.
- Die Produktschilder und die Wahltasten werden durch drei hinter der
Tür montierte Module beleuchtet („a").
- Die Ausgabe und das Logo werden durch ein innen montiertes Modul
beleuchtet („b").
Es kann ein Zahlungssystem mit Rückgeldausgabe installiert werden; für
diese Funktion ist ein auf Schlitten laufendes Haltesystem vorbereitet, das
durch eine Münzrutsche und ein Fach mit Schlüssel ergänzt wird.
zur
Ausgabe
erfolgt
über
unter
den Produktrutschen
einen
2 5
2 6
2 7
2 8
3 0
3 1
a
a
a
3 3
2 9
3 2
