04.01
Allgemeines
5.2.
Wahltasten
5.3.
Display
5.4.
Ausgabe
5.5.
Türschloss
5.6.
Tropfschale
5.7.
Stromanschluss
5.8.
Hauptschalter
5.9.
Sicherungen
5.10. Stöpsel
Wasserablass
5.11. Einlassventil
5.12. Türschalter

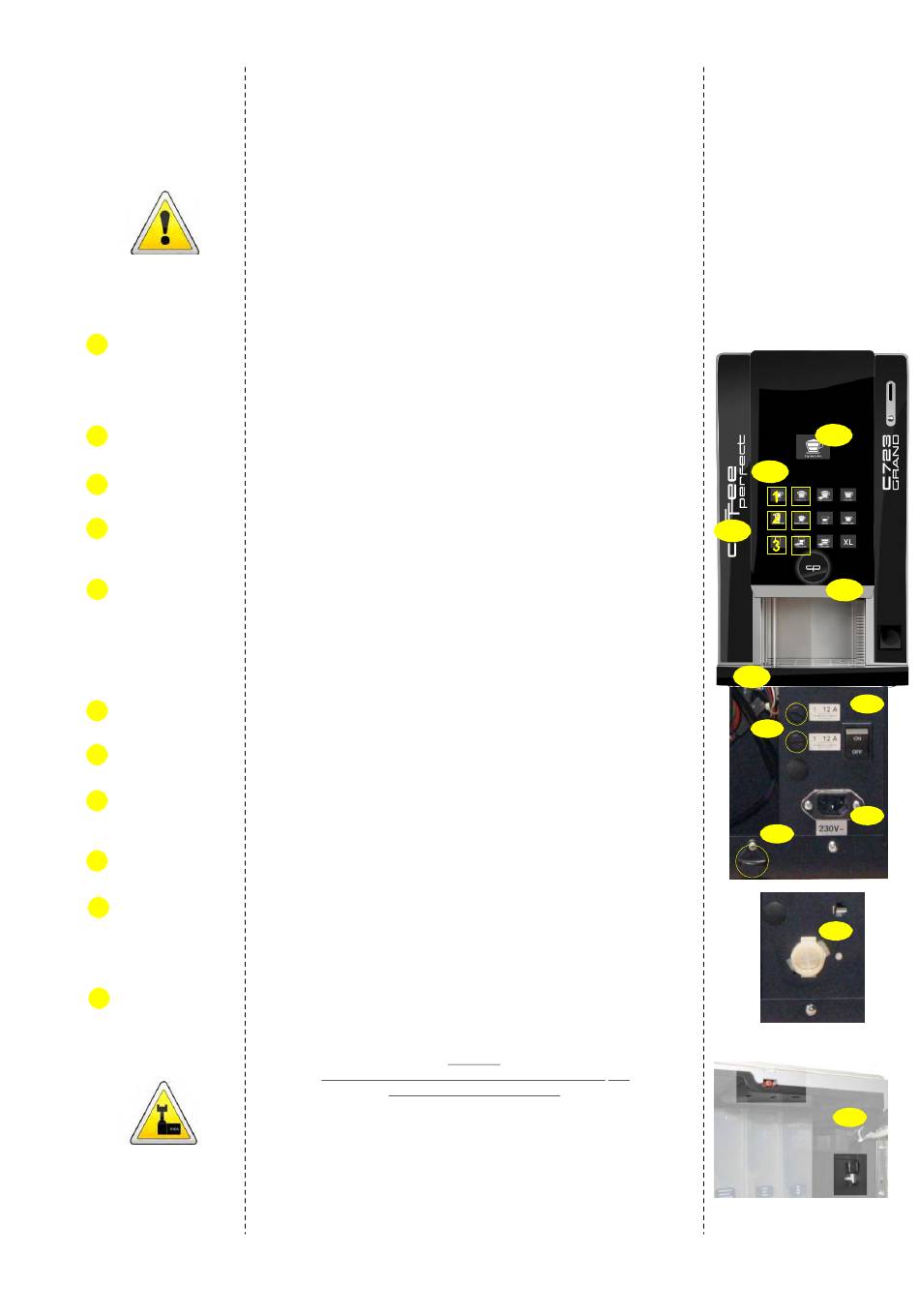

Der Automat CP C723 Grand ist ein speziell für die leichte Bedienung durch
alle Anwender entwickeltes Gerät, das für die Getränkezubereitung keine
speziellen Fähigkeiten erforderlich macht.
Der Betrieb sieht eine Ausgabe von Getränken durch Mischen von
Lebensmittelprodukten mit Wasser in der jeweils angemessenen
Temperatur vor. Der korrekte Betrieb des Automaten erfolgt in
geschlossenen
Räumen
bei
Umgebungstemperatur zwischen 5 °C und 35 °C und einer Lufttemperatur
bis max. 80%.
Nur für Automaten vorgesehene Produkte verwenden.
Die Ausgabe erfolgt durch kurzes Drücken einer Wahltaste (siehe 04.02.).
Die Ausgaben erfolgen durch Drücken der Tasten bei geschlossener Tür.
Während der Ausgabe leuchtet die Taste. Im Programmiermodus (siehe
09.), nehmen die Tasten andere Funktionen an, um die Geräteparameter
ändern zu können. Die Nummerierung der Tasten ist von oben links
aufsteigend: 1, 2 etc..
Die Displayhinweise informieren den Anwender oder Bediener über den
Gerätetstatus.
Der Automat C723 Grand besitzt eine feste Getränkeausgabe an der
Becher-Abstellfläche.
Durch das Schloss wird gewährleistet, dass die Tür verriegelt ist. Der
Schlüssel ist durch eine ID-Nummer gekennzeichnet.
Zur Aufnahme möglicher aus der Ausgabe kommender Tropfen und
eventuell
von
aus
dem
überschüssigem Wasser. Sie wird im unteren vorderen Gehäusebereich
des Geräts eingeschoben und besteht aus einer Schublade und einem
Abdeckrost, die unter fließendem Wasser gereinigt werden können. Ein
elektrischer Kontakt prüft den Füllstand (siehe 11. und 13.03.);
Im hinteren Gehäusebereich befindet sich ein Sockel mit drei
Anschlussklemmen für das Netzkabel.
Schaltet das Gerät ein und aus.
An der Netzspeisung installiert (siehe 03.10.). Die Sicherungen müssen
durch einen Fachmann ausgetauscht werden.
Hier tritt der Silikonschlauch vom Ausgleichsbehälter zur Entleerung aus.
Die Befestigung erfolgt über eine Schraube am Paneel der Rückseite.
Das
Einlassventil
der
Überschwemmungsschutz, der bei Störung die Wasserzufuhr sperrt. An
den elektrischen Anschlüssen kann parallel eine eventuelle Tauchpumpe
angeschlossen werden (siehe 03.03.).
Unterbricht die Stromversorgung zum Gerät, wenn die Tür geöffnet wird.
Einige Komponenten stehen weiter unter Strom mit
äußerster Vorsicht vorgehen.
Verwenden Sie den Service-Schlüssel um das Gerät bei Bedarf auch bei
geöffneter Tür einzuschalten. Der Service-Schlüssel befindet sich in einer
Halterung an der rechten Innenwand des Geräts und darf nur durch
entsprechend geschultes technisches Personal verwendet werden.
normalen
Raumbedingungen,
3-Weg-Elektroventil
stammendem
Wasserzufuhr
besitzt
Achtung
einer
0 3
0 2
4
5
0 5
6
0 4
0 6
0 9
1 0
einen
1 1
0 8
0 7
1 2
