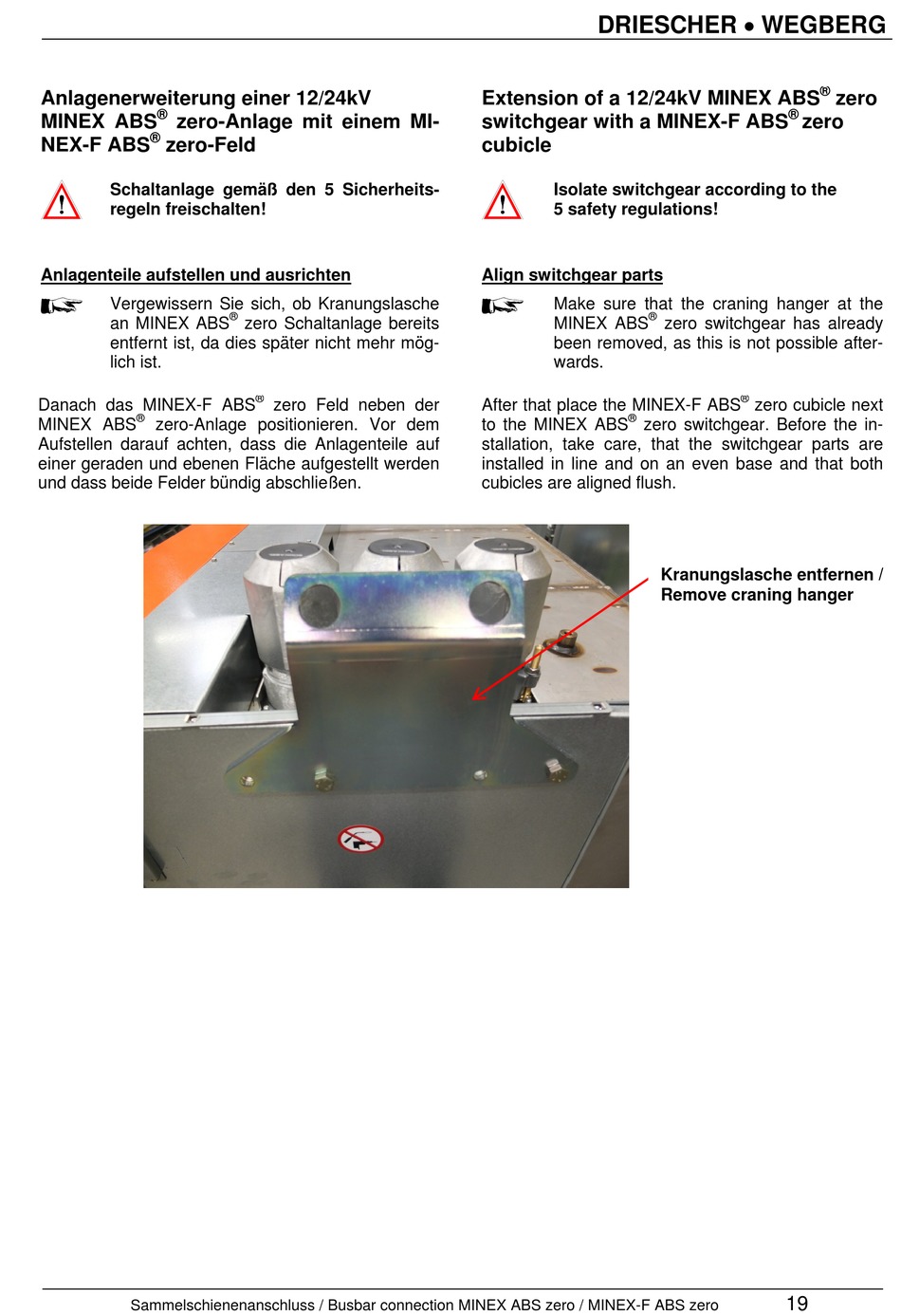

DRIESCHER WEGBERG MINEX ABS zero Montageanleitung Seite 19

Anlagenerweiterung einer 12/24kV
®
MINEX ABS zero-Anlage mit einem MI-
®
NEX-F ABS zero-Feld
Schaltanlage gemäß den 5 Sicherheits-
regeln freischalten!
Anlagenteile aufstellen und ausrichten
Vergewissern Sie sich, ob Kranungslasche
an MINEX ABS
entfernt ist, da dies später nicht mehr mög-
lich ist.
Danach das MINEX-F ABS
®
MINEX ABS zero-Anlage positionieren. Vor dem
Aufstellen darauf achten, dass die Anlagenteile auf
einer geraden und ebenen Fläche aufgestellt werden
und dass beide Felder bündig abschließen.
Sammelschienenanschluss / Busbar connection MINEX ABS zero / MINEX-F ABS zero
®
zero Schaltanlage bereits
®
zero Feld neben der
DRIESCHER  WEGBERG
Extension of a 12/24kV MINEX ABS
switchgear with a MINEX-F ABS
cubicle
Isolate switchgear according to the
5 safety regulations!
Align switchgear parts
Make sure that the craning hanger at the
®
MINEX ABS
been removed, as this is not possible after-
wards.
After that place the MINEX-F ABS
®
to the MINEX ABS zero switchgear. Before the in-
stallation, take care, that the switchgear parts are
installed in line and on an even base and that both
cubicles are aligned flush.
®
®
zero
zero switchgear has already
®
zero cubicle next
Kranungslasche entfernen /
Remove craning hanger
19
zero
