Installation
5.3 Abschließende Prüfungen
Mechanik und Ausrichtung
Bevor Sie ein Fahrzeug mit OptiFlow
– Alle OptiFlow
– Prüfen Sie, ob alle Mechanismen an den Paneelen leichtgängig funktionieren. Die Bedienung der
Paneele muss uneingeschränkt möglich sein.
– Prüfen Sie jede Halterung auf Befestigung mit korrektem Drehmoment.
– Überprüfen Sie, dass die Paneele spaltfrei am Anhänger anliegen.

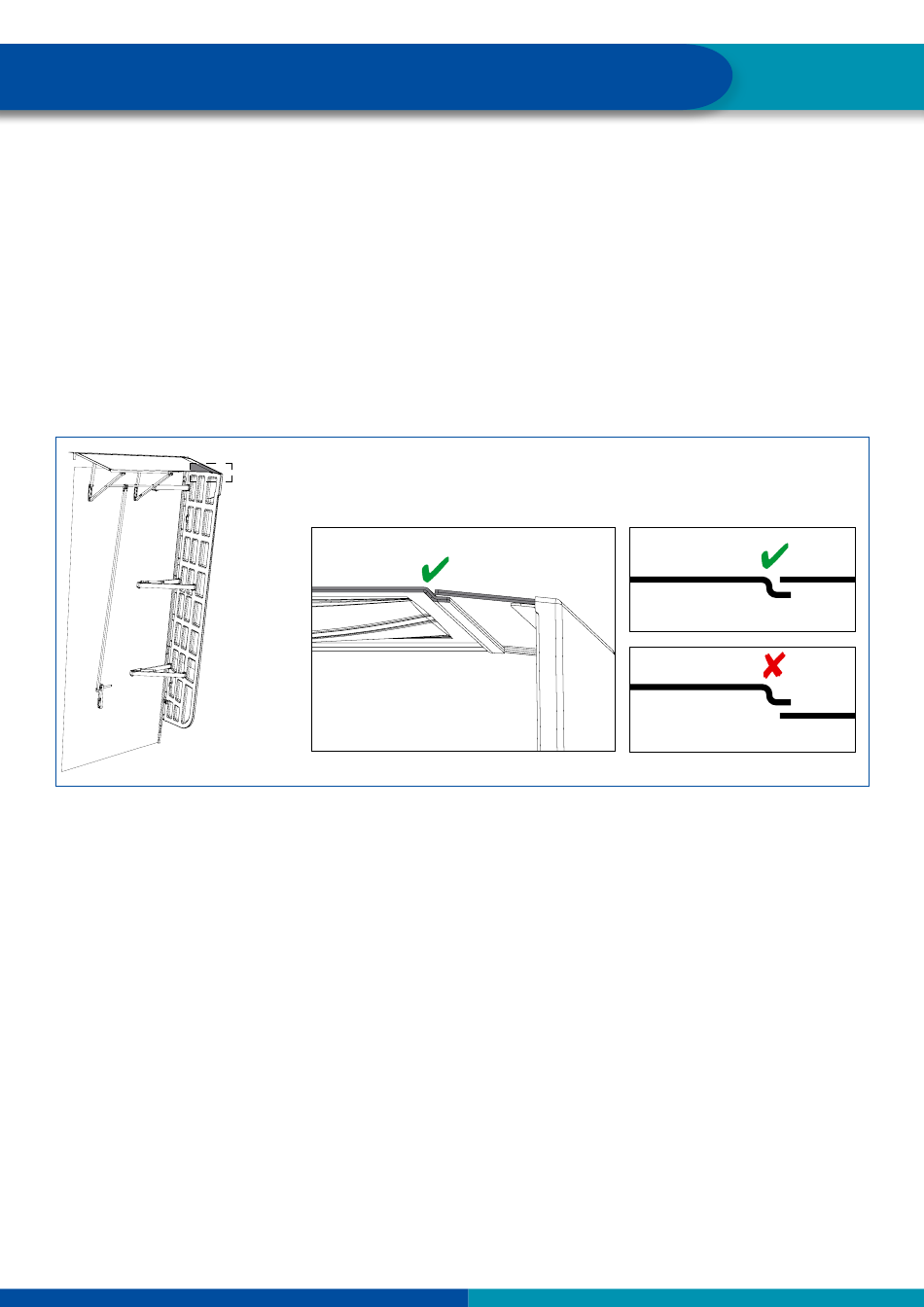

– Überprüfen Sie, dass im aufgeklappten Zustand das obere Paneel (1) unter dem jeweiligen
Seitenpaneel (2) liegt.
Sofern Sie eine Fehlausrichtung feststellen, stellen Sie über den Stopper eine korrekte Ausrichtung der
Seitenpaneele ein, in dem Sie den Abstand zur Anhänger-Außenkante justieren:
1. Lösen Sie die Schraube M8 (a).
2. Positionieren Sie den Stopper (b), so dass das obere Paneel und das Seitenpaneel bündig
abschließen, siehe nachfolgende Abbildung
3. Ziehen Sie die Schraube M8 mit 10 +/-2 Nm fest (c).
14
Tail System fahren, stellen Sie Folgendes sicher:
TM
Tail Baugruppen müssen sicher befestigt sein.
TM
