Installation
Komponenten der Baugruppen
A
Hebel (2x)
Installation
Die nachfolgend beschriebenen Montageschritte gelten für die rechte und linke Seite der Portaltüren.

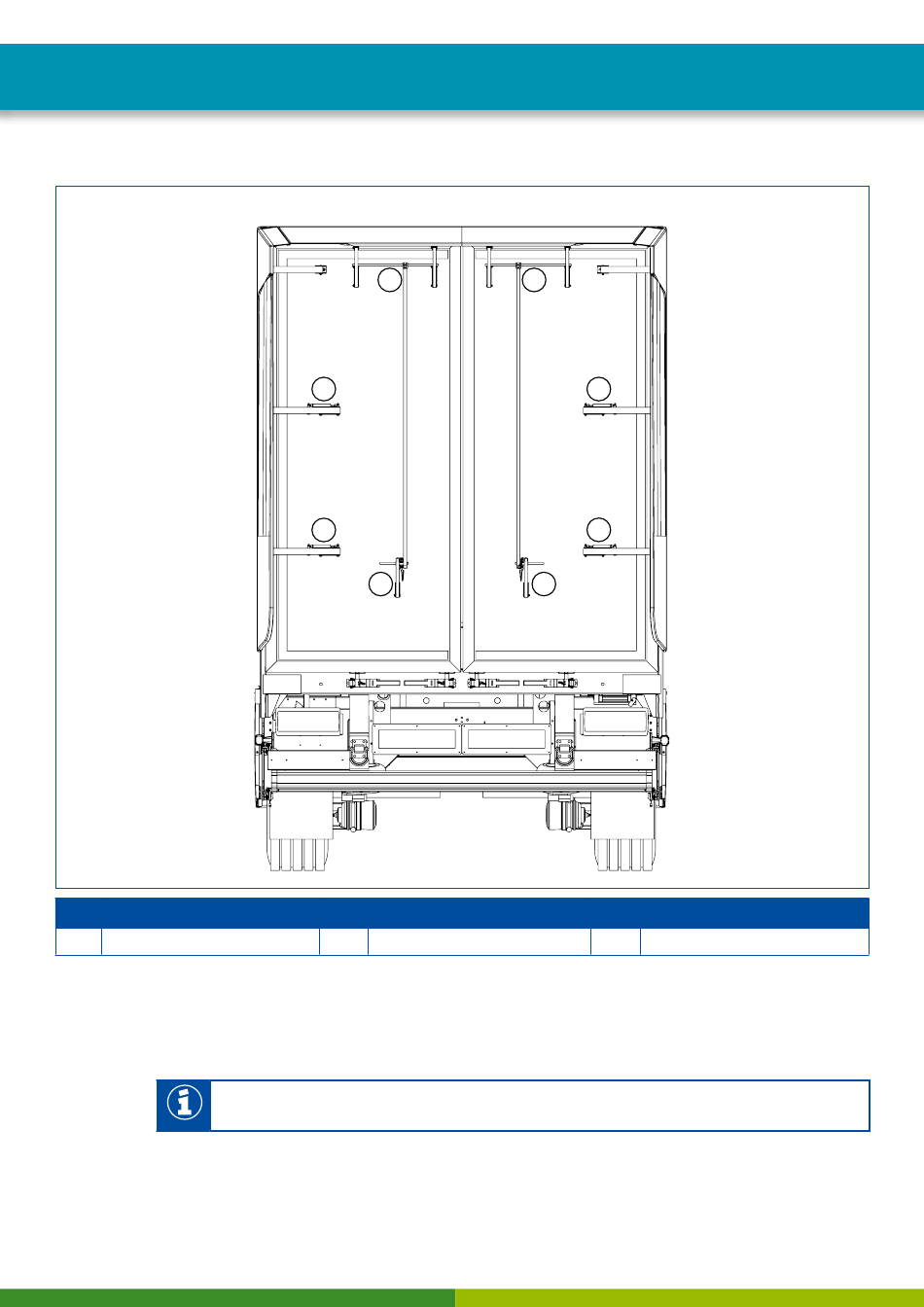

1. Markieren Sie die Bohrstellen auf den Portaltüren gemäß der Angebotszeichnung.
Die Referenzkanten sind die Außenkanten des Anhängers.
2. Bohren Sie die Führungslöcher mit einem Ø 4 mm Bohrer.
3. Erweitern Sie die Bohrungen auf Ø 11 mm.
NOTES:
ECOTAIL AS MOUNTED ON A BOX SEMI-TRAILER AT A FIX HEIGHT OF 4000mm
A
B
B
C
KOMPONENTEN DER BAUGRUPPEN
B
Gasfeder (4x)
A
B
B
C
C
Gabel (2x)
11
