Installation

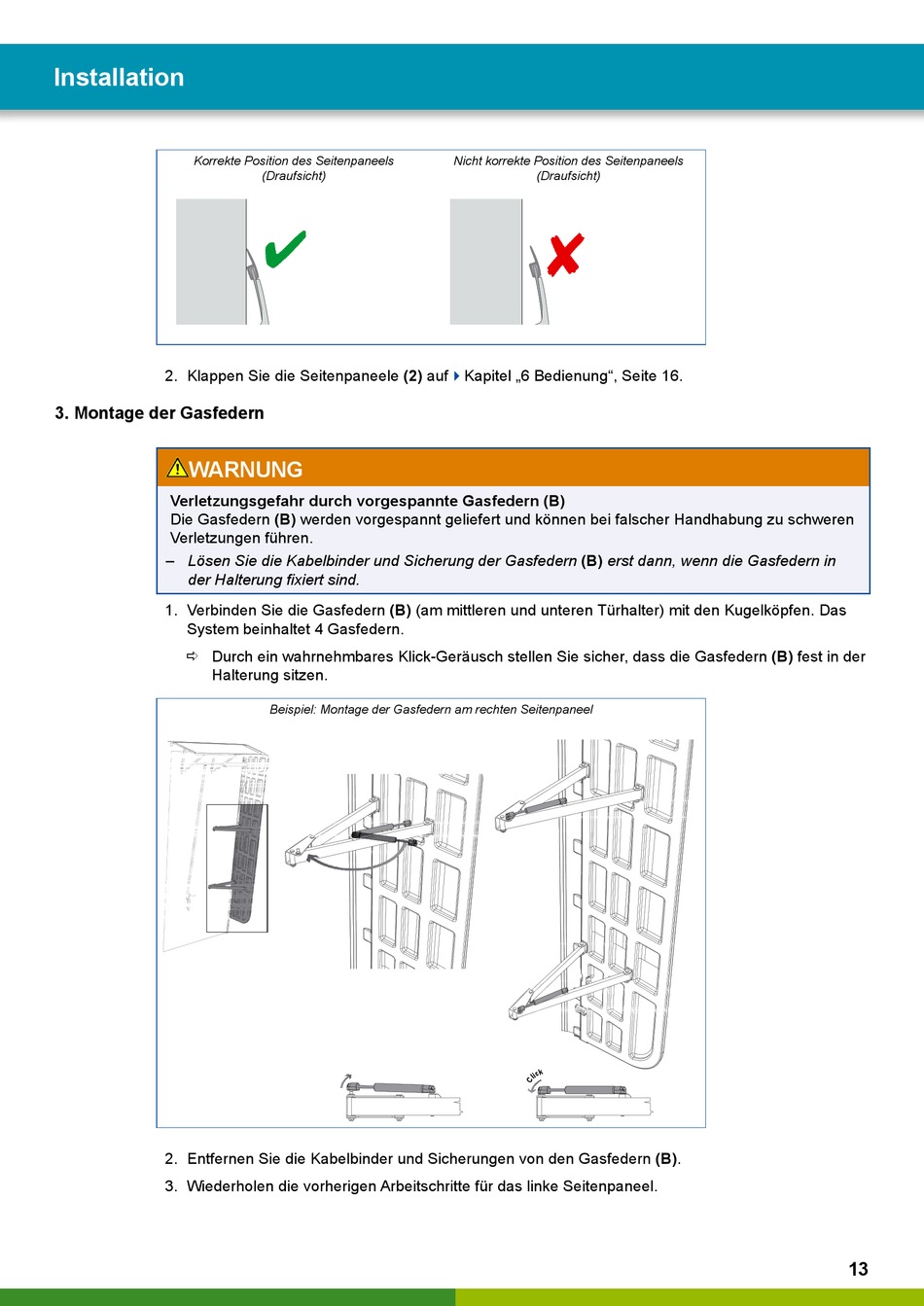

Korrekte Position des Seitenpaneels
2. Klappen Sie die Seitenpaneele (2) aufKapitel „6 Bedienung", Seite 16.
3. Montage der Gasfedern
WARNUNG
Verletzungsgefahr durch vorgespannte Gasfedern (B)
Die Gasfedern (B) werden vorgespannt geliefert und können bei falscher Handhabung zu schweren
Verletzungen führen.
– Lösen Sie die Kabelbinder und Sicherung der Gasfedern (B) erst dann, wenn die Gasfedern in
der Halterung fixiert sind.
1. Verbinden Sie die Gasfedern (B) (am mittleren und unteren Türhalter) mit den Kugelköpfen. Das
System beinhaltet 4 Gasfedern.
Ö Durch ein wahrnehmbares Klick-Geräusch stellen Sie sicher, dass die Gasfedern (B) fest in der
Halterung sitzen.
2. Entfernen Sie die Kabelbinder und Sicherungen von den Gasfedern (B).
3. Wiederholen die vorherigen Arbeitschritte für das linke Seitenpaneel.
(Draufsicht)
Beispiel: Montage der Gasfedern am rechten Seitenpaneel
Nicht korrekte Position des Seitenpaneels
(Draufsicht)
13
