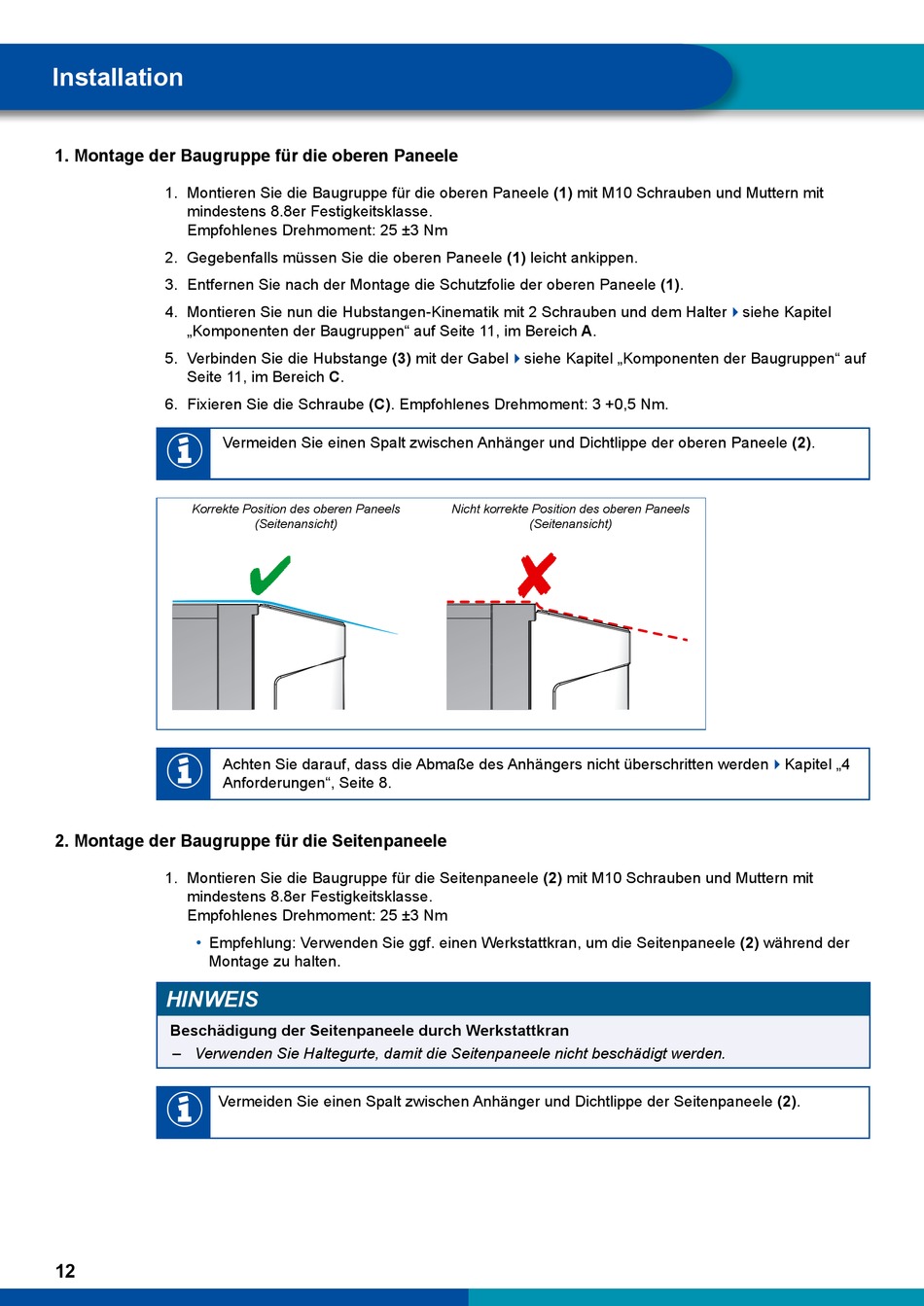

Installation
1. Montage der Baugruppe für die oberen Paneele
1. Montieren Sie die Baugruppe für die oberen Paneele (1) mit M10 Schrauben und Muttern mit
mindestens 8.8er Festigkeitsklasse.
Empfohlenes Drehmoment: 25 ±3 Nm
2. Gegebenfalls müssen Sie die oberen Paneele (1) leicht ankippen.
3. Entfernen Sie nach der Montage die Schutzfolie der oberen Paneele (1).
4. Montieren Sie nun die Hubstangen-Kinematik mit 2 Schrauben und dem Haltersiehe Kapitel
„Komponenten der Baugruppen" auf Seite 11, im Bereich A.
5. Verbinden Sie die Hubstange (3) mit der Gabelsiehe Kapitel „Komponenten der Baugruppen" auf
Seite 11, im Bereich C.
6. Fixieren Sie die Schraube (C). Empfohlenes Drehmoment: 3 +0,5 Nm.
Vermeiden Sie einen Spalt zwischen Anhänger und Dichtlippe der oberen Paneele (2).
Korrekte Position des oberen Paneels
Achten Sie darauf, dass die Abmaße des Anhängers nicht überschritten werdenKapitel „4
Anforderungen", Seite 8.
2. Montage der Baugruppe für die Seitenpaneele
1. Montieren Sie die Baugruppe für die Seitenpaneele (2) mit M10 Schrauben und Muttern mit
mindestens 8.8er Festigkeitsklasse.
Empfohlenes Drehmoment: 25 ±3 Nm
Empfehlung: Verwenden Sie ggf. einen Werkstattkran, um die Seitenpaneele (2) während der
•
Montage zu halten.
HINWEIS
Beschädigung der Seitenpaneele durch Werkstattkran
– Verwenden Sie Haltegurte, damit die Seitenpaneele nicht beschädigt werden.
Vermeiden Sie einen Spalt zwischen Anhänger und Dichtlippe der Seitenpaneele (2).
12
(Seitenansicht)
Nicht korrekte Position des oberen Paneels
(Seitenansicht)
