- Seite 1 ® Testboy TV 910 Version 1.0...
- Seite 2 Testboy TV 910 Bedienungsanleitung Testboy TV 910 Operating Manual Testboy TV 910 Manuel d'utilisation Testboy TV 910 Manual de instrucciones Testboy TV 910 Manuale utente Testboy TV 910 Bedieningshandleiding Testboy TV 910 Bruksanvisning Testboy TV 910 Käyttöohje...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise Bestimmungsgemäße Verwendung Haftungsausschluss Bedienung Sicherheitshinweise Funktion Prüfablauf PP-State Erläuterung CP-State Erläuterung Fehlersimulation Reinigung Technische Daten ® Testboy TV 900... -
Seite 4: Sicherheitshinweise
Maßnahmen (z.B.: Verwendung eines geeigneten Spannungsprüfers, Sichtprüfung der Trennstelle im elektrischen Netz, usw.) den Zustand „Betriebsspannung nicht vorhanden“ des zu prüfenden Anlagen- teils nachzuweisen und festzustellen, dass die vom Spannungsprüfer angezeigte Spannung eine Störspannung ist. ® Testboy TV 900... -
Seite 5: Bestimmungsgemäße Verwendung
Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten. Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebens- zyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben. Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten dazu ver- pflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. -
Seite 6: Bedienung

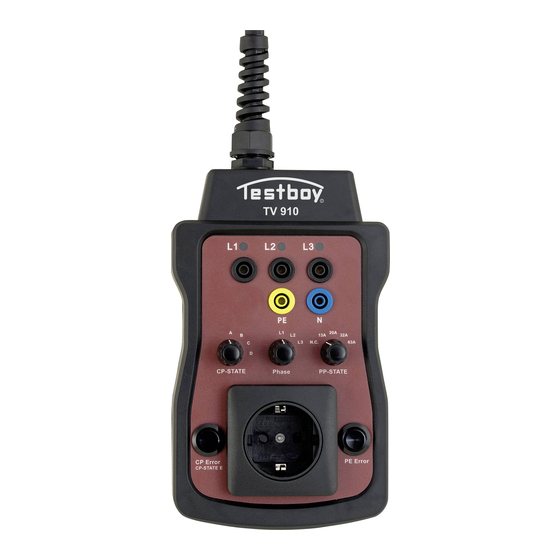

Das Gerät simuliert ein angeschlossenes Elektro-Fahrzeug und gibt die Möglichkeit verschiedene Ladezustände zu simulieren. Dabei bietet der TV 910 diverse Mess- und Abgreifpunkte. Zum Einschalten des Gerätes, stecken Sie den Typ-2 Stecker an eine Ladesäule an. Bei freigeschalteter Ladesäule zeigen die LEDs die Phase(n) an. Mit dem Drehwahlschalter „CP-State“ (Control Pilot Resistance) können die verschiedenen Ladezustände simuliert werden. -
Seite 7: Prüfablauf
Energieversorgung nur, wenn Belüftung vorhanden ist. Fehlersimulation Der Messadapter TV 910 verfügt über die Möglichkeit zwei Fehler zu simulieren, die an Ladesäulen auftreten können. Mit dem Taster links von der Steckdose lässt sich der CP-State E schalten. Dies entspricht einem Fehler bzw. einer Unterbrechung der Kommunikation zwischen dem Fahrzeug und der Ladesäule. -
Seite 8: Technische Daten
Technische Daten Technische Daten Anzeige LEDs Betriebstemperatur 0 bis +40 °C Schutzart IP 40 Spannungsversorgung Typ-2 Stecker / Ladeeinrichtung/-säule für Elektrofahrzeuge Belastungsgrenze Steckdose 5 A (Sicherung 5x20mm 5A) ® Testboy TV 900... - Seite 52 Testboy GmbH Tel: +49 4441 89112-10 Elektrotechnische Spezialfabrik Fax: +49 4441 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
