Sperrmutter [25] wieder einsetzen. Sperrmutter
muss fest angezogen sein.

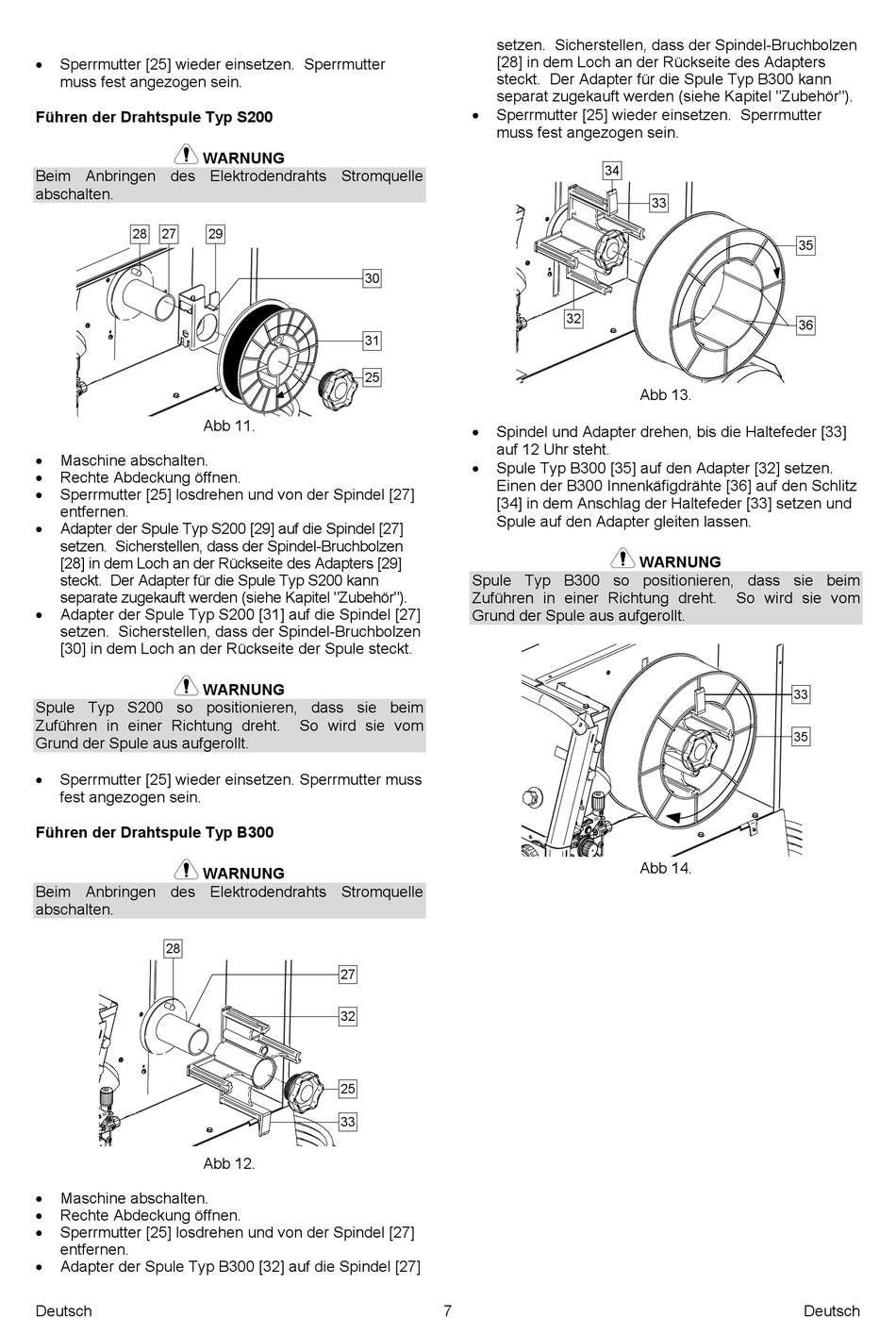

Führen der Drahtspule Typ S200
WARNUNG
Beim Anbringen des Elektrodendrahts Stromquelle
abschalten.
28
27
Abb 11.
Maschine abschalten.
Rechte Abdeckung öffnen.
Sperrmutter [25] losdrehen und von der Spindel [27]
entfernen.
Adapter der Spule Typ S200 [29] auf die Spindel [27]
setzen. Sicherstellen, dass der Spindel-Bruchbolzen
[28] in dem Loch an der Rückseite des Adapters [29]
steckt. Der Adapter für die Spule Typ S200 kann
separate zugekauft werden (siehe Kapitel "Zubehör").
Adapter der Spule Typ S200 [31] auf die Spindel [27]
setzen. Sicherstellen, dass der Spindel-Bruchbolzen
[30] in dem Loch an der Rückseite der Spule steckt.
WARNUNG
Spule Typ S200 so positionieren, dass sie beim
Zuführen in einer Richtung dreht.
Grund der Spule aus aufgerollt.
Sperrmutter [25] wieder einsetzen. Sperrmutter muss
fest angezogen sein.
Führen der Drahtspule Typ B300
WARNUNG
Beim Anbringen des Elektrodendrahts Stromquelle
abschalten.
28
Abb 12.
Maschine abschalten.
Rechte Abdeckung öffnen.
Sperrmutter [25] losdrehen und von der Spindel [27]
entfernen.
Adapter der Spule Typ B300 [32] auf die Spindel [27]
Deutsch
29
30
31
25
So wird sie vom
27
32
25
33
setzen. Sicherstellen, dass der Spindel-Bruchbolzen
[28] in dem Loch an der Rückseite des Adapters
steckt. Der Adapter für die Spule Typ B300 kann
separat zugekauft werden (siehe Kapitel "Zubehör").
Sperrmutter [25] wieder einsetzen. Sperrmutter
muss fest angezogen sein.
34
32
Spindel und Adapter drehen, bis die Haltefeder [33]
auf 12 Uhr steht.
Spule Typ B300 [35] auf den Adapter [32] setzen.
Einen der B300 Innenkäfigdrähte [36] auf den Schlitz
[34] in dem Anschlag der Haltefeder [33] setzen und
Spule auf den Adapter gleiten lassen.
Spule Typ B300 so positionieren, dass sie beim
Zuführen in einer Richtung dreht.
Grund der Spule aus aufgerollt.
7
33
35
36
Abb 13.
WARNUNG
So wird sie vom
33
35
Abb 14.
Deutsch
