Donnerberg Lexa Originalbetriebsanleitung Seite 81

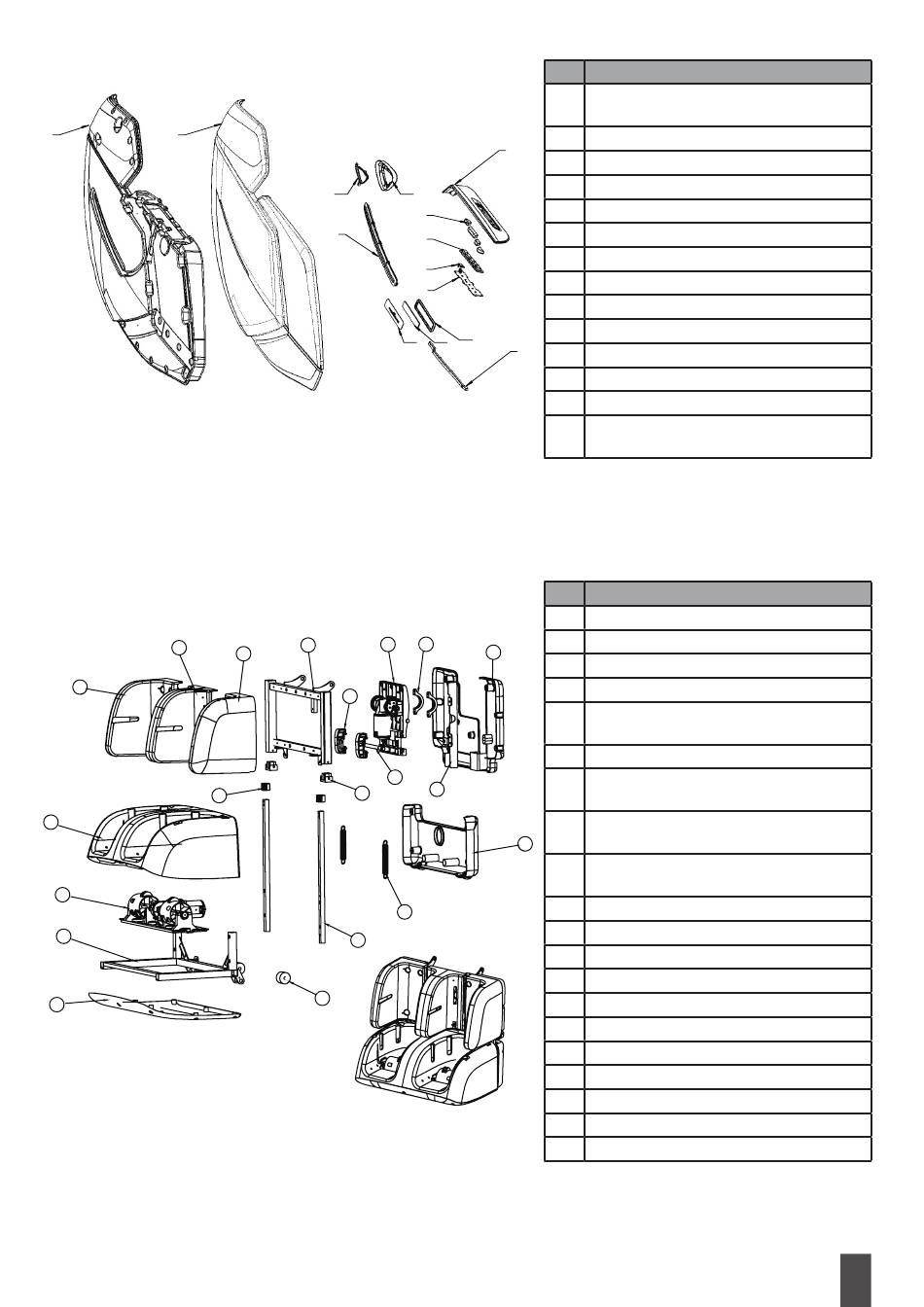

5. Dibujo del montaje del reposabrazos – derecha
2 1
6. Dibujo de montaje del reposapies
2
1
12
20
19
18
17
Las traducciones del manual de usuario original a otros idiomas están disponibles en www�donnerberg�net�
14 13
12 11 10
6
4
3
5
10
11
14
15
16
No� Nombre
Cubierta decorativa del reposabrazos –
1
derecha
2 Montaje del reposabrazos - derecha
5
3 Cubierta decorativa pequeña - derecha
4 Cubierta LED - derecha
6
5 Cubierta decorativa superior - derecha
7
6 Botones de control rápido
7 Botones de silicona de control rápido
8
9
8 Cubierta USB
9 PCB de control rápido
10 Base de fijación LED - derecha
3
11 Placa LED
12 Pegatina del logotipo
13 Cubierta del altavoz - derecha
Cubierta de plástico interior del altavoz -
14
derecha
No� Nombre
1 Plástico amasador lateral - derecha
2 Plástico amasador - medio
7
8
3 Plástico amasador lateral - izquierda
4 Marco de posicionamiento para amasado
Asiento de posicionamiento para amasado
5
(izquierda/derecha)
6 Conjunto amasador
Cubierta superior del asiento de
7
9
rodamientos
Cubierta protectora trasera del
8
reposapies para pantorrilla
13
Placa de soporte del reposapies para
9
pantorrilla
10 Eje de transmisión
11 Mecanismo reposapiés telescópico inferior
12 Mecanismo reposapiés telescópico superior
13 Cubierta protectora trasera del reposapies
14 Resorte
15 Tuberías de expansión del reposapies
16 Rueda giratoria
17 Cubierta de plástico del reposapies
18 Marco del rodillo del pie
19 Ensamblaje del rodillo para pies
20 Plástico del reposapies
