Donnerberg Lexa Originalbetriebsanleitung Seite 80

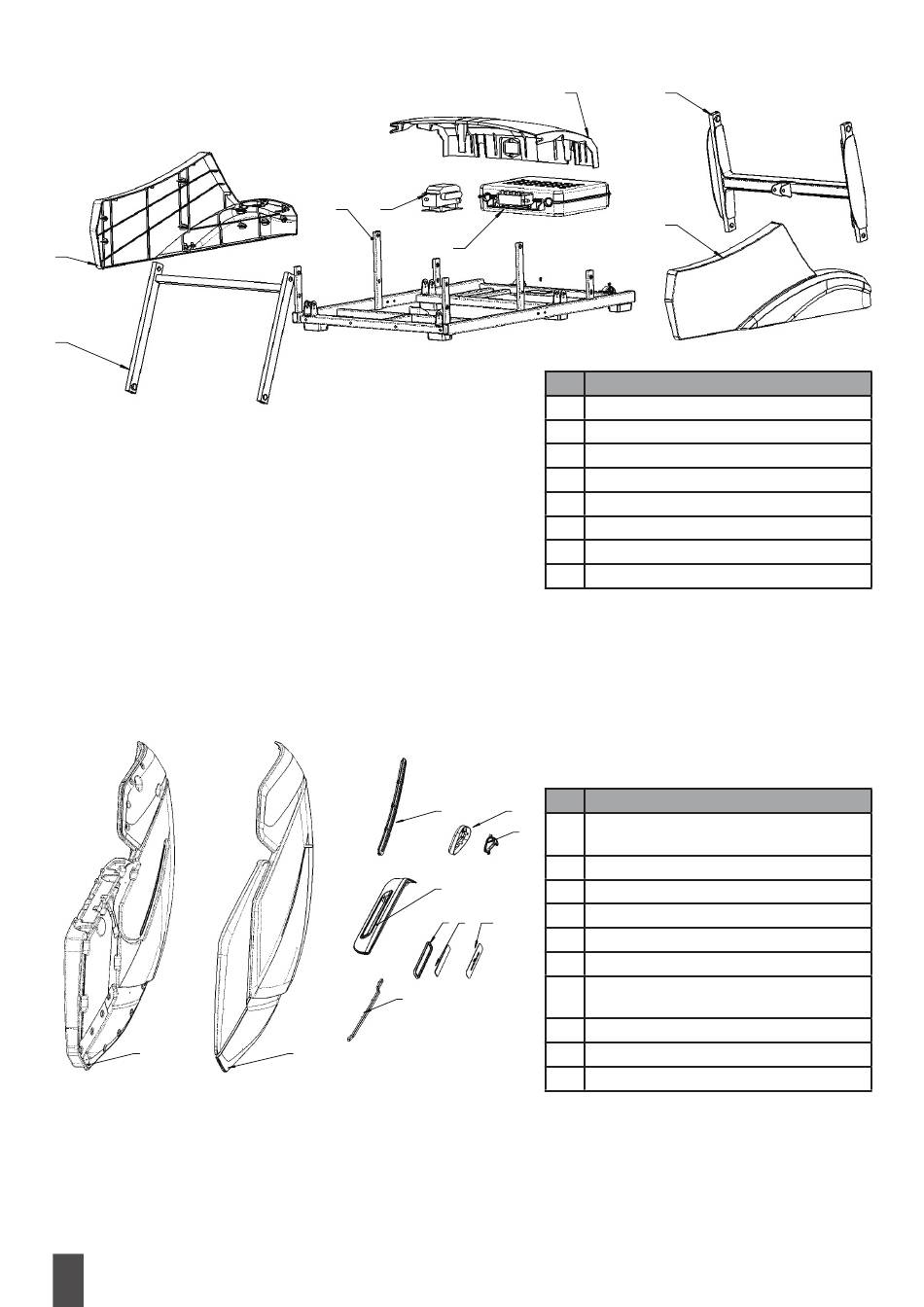

3. Dibujo de montaje de la base de la silla de masajes
4
3
4. Dibujo de ensamblaje del reposabrazos izquierdo
2
2
80
1
8
7
1
3
4
8 9
5
1
6
No� Nombre
1 Montaje de la base soldada
2 Montaje del soporte trasero
3 Montaje del soporte frontal
4 Reposabrazos inferior - derecha
5 Reposabrazos inferior - izquierda
6 Tapa de la caja de alimentación
7 Caja de alimentación
8 Bomba de aire
No� Nombre
6
7
Cubierta decorativa del reposabrazos -
1
izquierda
2 Ensamblaje del reposabrazos - izquierdo
3 Cubierta LED - izquierda
10
4 Cubierta decorativa superior - izquierda
5 Cubierta decorativa pequeña - izquierda
6 Cubierta del altavoz - izquierda
Cubierta plástica interna del altavoz -
7
izquierda
8 Base de fijación LED - izquierda
9 Placa LED
10 Pegatina del logo
2
5
