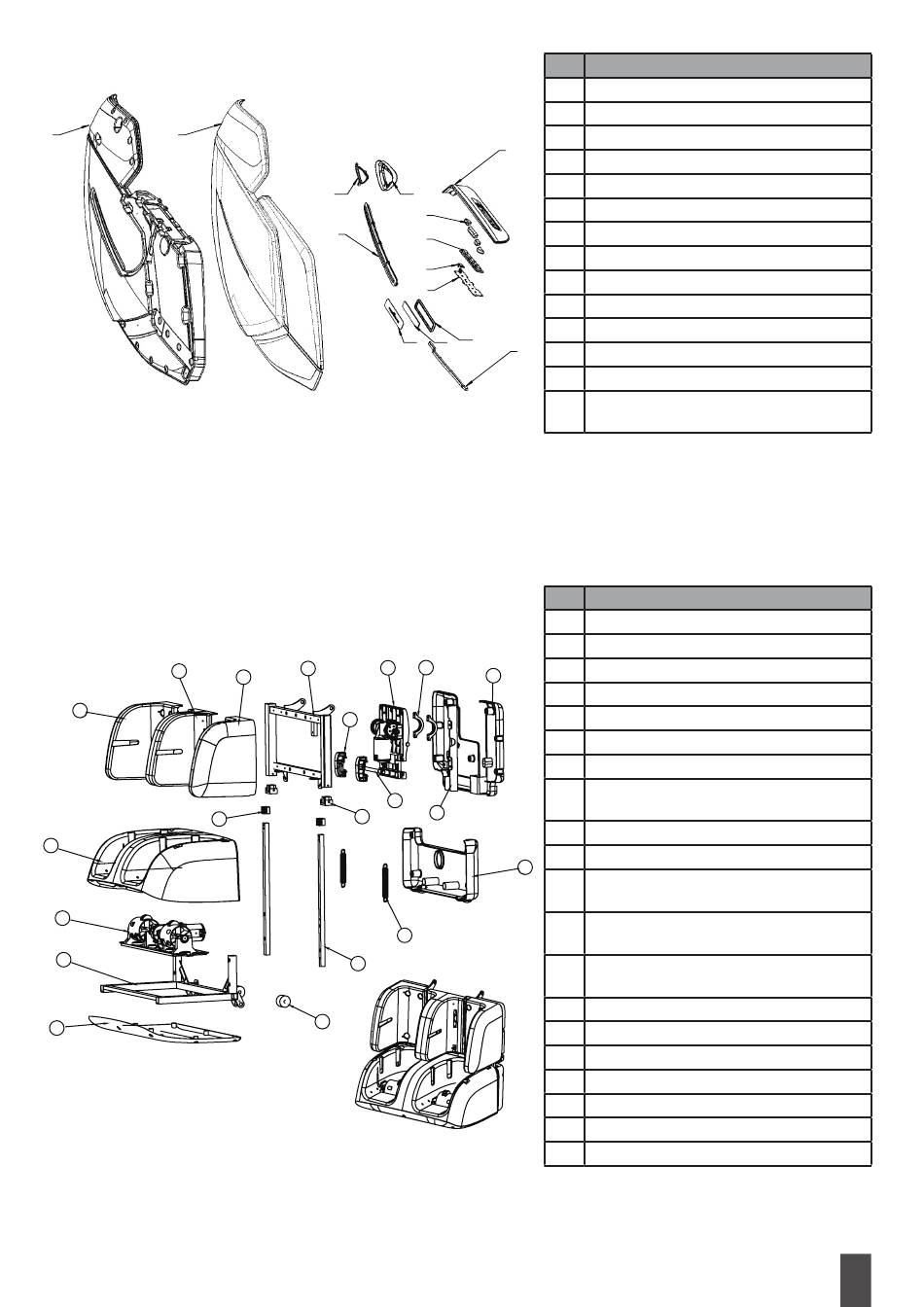

5. Dessin de montage de l'accoudoir droit
2 1
6. Dessin de montage du repose-pieds
2
1
12
20
19
18
17
Les traductions du manuel d'utilisation original dans d'autres langues sont disponibles sur www.donnerberg.net.
14 13
12 11 10
6
4
3
5
10
11
14
15
16
No� Nom
1 Couvercle décoratif de l'accoudoir - droit
2 Assemblage de l'accoudoir - droit
3 Petite couverture décorative - droite
5
4 Couvercle LED - droit
5 Couvercle décoratif supérieur - droit
6
6 Boutons de contrôle rapide
7
7 Bouton en silicone de contrôle rapide
8 Couvercle USB
8
9 9 Carte de contrôle rapide
10 Base de fixation LED - droite
11 Plaque LED
3
12 Autocollant logo
13 Couvercle du haut-parleur - droit
Couvercle intérieur du haut-parleur en
14
plastique - droit
No� Nom
1 Plastique à pétrir - côté droit
2 Plastique à pétrir - milieu
7 3 Plastique à pétrir - côté gauche
8
4 Cadre de positionnement de pétrissage
5 Siège de positionnement de pétrissage (G/D)
6 Assemblage de pétrissage
7 Siège de roulement - supérieur
Couvercle de protection du
8
repose-mollet arrière
9
9 Plaque de support du repose-mollet
10 Arbre d'entraînement
13
Mécanisme télescopique du repose-pieds -
11
inférieur
Mécanisme télescopique du repose-pieds -
12
supérieur
Couvercle de protection du
13
repose-pieds arrière
14 Ressort
15 Tubes d'expansion du repose-pieds
16 Roulette
17 Couvercle en plastique du repose-pieds
18 Cadre du rouleau des pieds
19 Assemblage du rouleau des pieds
20 Plastique du repose-pieds
