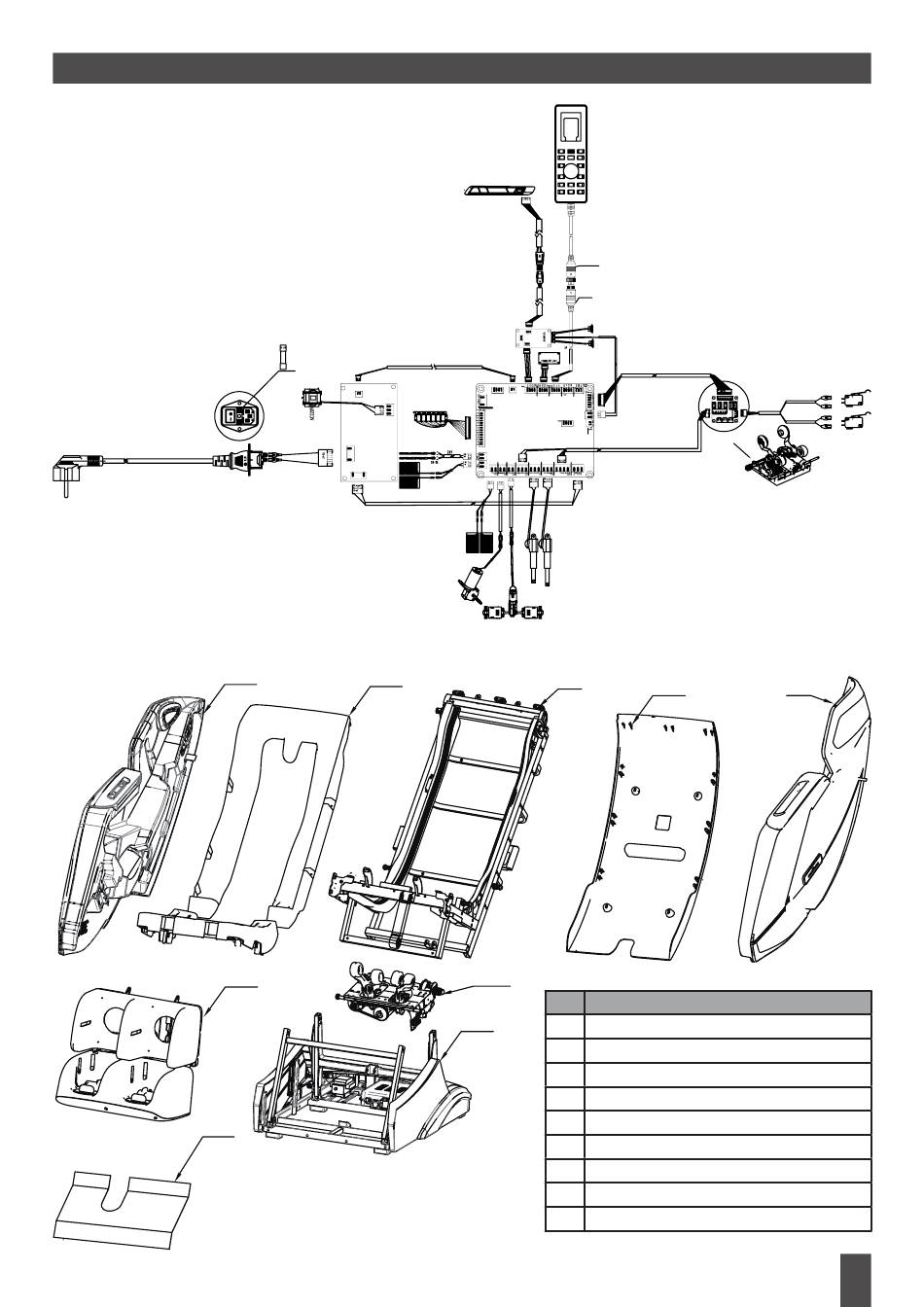

Dessins et schémas
1. Schémas de circuits de contrôle
Interrupteur
d'alimentation
2. Schéma de montage du fauteuil de massage
8
Fusible
Contrôle de la
pompe à air
Pompe à
air 180P
Électrovanne
Alimentation
électrique
Lumière LED
Coussin chauffant 24V
1
4
5
Contrôle rapide
Câble de contrôle
Prise du câble de contrôle
Haut-parleur
Musique
Voice PCB Haut-
parleur
Alimentation
Bluetooth
Carte principale
Moteur du
repose-pieds
Moteur du
dossier
Rouleau de pied
3
7
No� Nom
6
1 Assemblage de l'accoudoir - droit
2 Assemblage de l'accoudoir - gauche
3 Assemblage du cadre du dossier
4 Assemblage de dossier gonflable
5 Assemblage du repose-pieds
6 Assemblage de base
7 Mécanisme
8 Plaque frontal du dossier
9 Housse du dossier
Micro-interrupteur
inférieur
Carte du
Micro-interrupteur
mécanisme
supérieur
Mécanisme
9 2
