Parkside PAT 4 D6 Originalbetriebsanleitung
Akku-tacker 4v
Vorschau ausblenden
Andere Handbücher für PAT 4 D6:
- Originalbetriebsanleitung (274 Seiten) ,
- Originalbetriebsanleitung (137 Seiten) ,
- Originalbetriebsanleitung (121 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Parkside PAT 4 D6
Inhaltszusammenfassung für Parkside PAT 4 D6

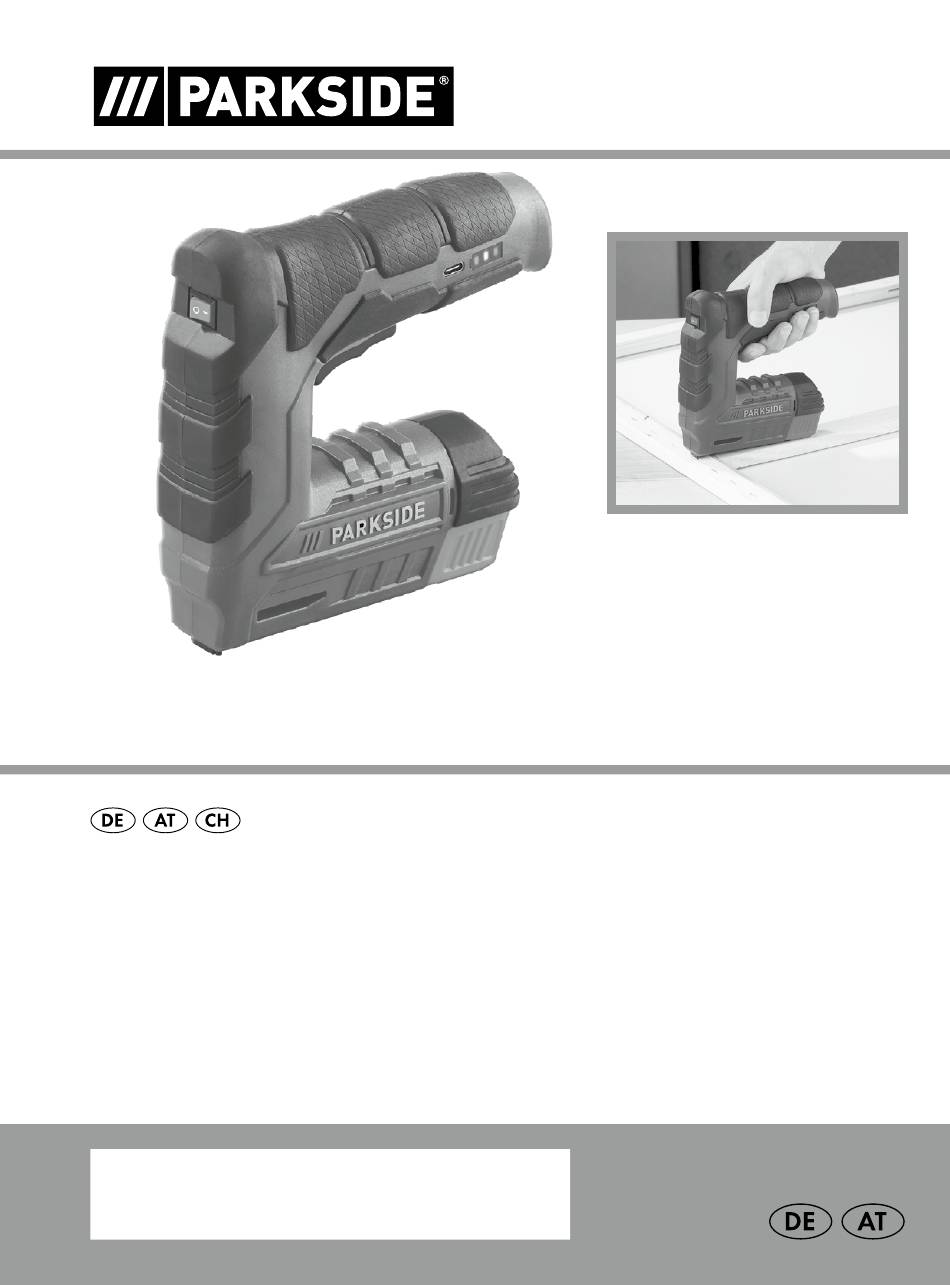

- Seite 1 AKKU-TACKER 4 V PAT 4 D6 AKKU-TACKER 4 V Originalbetriebsanleitung IAN 424570_2301...
- Seite 2 DE/AT/CH Originalbetriebsanleitung Seite 5...
- Seite 5 Legende der verwendeten Piktogramme ..............Seite Einleitung ................Seite Bestimmungsgemäße Verwendung ........Seite Teilebeschreibung ..............Seite Lieferumfang ................Seite Technische Daten ..............Seite Allgemeine Sicherheitshinweise für Elektrowerkzeuge ............Seite 11 Sicherheitshinweise für Eintreibgeräte ........Seite 16 Sicherheitshinweise für Ladegeräte ........Seite 17 Vor der Inbetriebnahme ........
- Seite 6 Legende der verwendeten Piktogramme Lesen Sie die Bedienungsanleitung. Lesen Sie die Bedienungsanleitung. Weitere Informationen finden Sie in der Bedienungsanleitung. Nur in trockenen Innenräumen verwenden. Schützen Sie das Produkt vor Nässe. Gleichstrom/-spannung Das CE-Zeichen bestätigt die Konformität mit den für das Produkt zutreffenden EU-Richtlinien. Sicherheitshinweise Handlungsanweisungen DE/AT/CH...
- Seite 7 Akku-Tacker 4 V Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheits- hinweisen vertraut.
- Seite 8 * Das Ladegerät ist nicht im Lieferumfang enthalten. Lieferumfang 1 Akku-Tacker 1 USB-Kabel 1000 Klammern 6 mm 1000 Klammern 8 mm 500 Nägel 10 mm 1 Bedienungsanleitung Technische Daten Akku-Tacker: PAT 4 D6 Bemessungsspannung: 4 V Akku (eingebaut): Lithium-Ion Zellen: Kapazität: 2,0 Ah Geschwindigkeit: Max. 30/min Magazinkapazität: 100 Klammern oder 50 Nägel...
- Seite 9 Verwenden Sie zum Aufladen des Produkts nur das folgende Ladegerät*: Name oder Handels- OWIM GmbH & Co. KG marke des Herstellers, HRA 721742 Handelsregister- Stiftsbergstraße 1, nummer und Anschrift 74167 Neckarsulm, GERMANY Modellkennung HG04995 (mit VDE-Stecker), HG04996 (mit BS-Stecker) Eingangsspannung 100–240 V∼...
- Seite 10 Geräuschemissionswert: Messwert für Geräusch entsprechend EN 60745. Der A-bewertete Einzelereignis-Geräuschpegel, normiert auf 1 s, beträgt typischerweise: Schalldruckpegel: = 81,98 dB Unsicherheit: = 3 dB Schallleistungspegel: L = 92,98 dB Unsicherheit: = 3 dB Gehörschutz tragen! Schwingungsgesamtwerte ermittelt entsprechend EN 60745: Schwingungsemissionswert a = 2,537 m/s Unsicherheit K = 1,5 m/s...
- Seite 11 Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Allgemeine Sicherheitshinweise für Elektrowerkzeuge Lesen Sie alle Sicherheitshinweise und Anweisungen! Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verur- sachen! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
- Seite 12 Elektrische Sicherheit a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken.
- Seite 13 Sicherheit von Personen a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Un- achtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernst- haften Verletzungen führen.
- Seite 14 und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese an- geschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
- Seite 15 sind, dass die Funktion des Elektrowerkzeuges beein- trächtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
- Seite 16 die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Service a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
- Seite 17 6. Verwenden Sie dieses Eintreibgerät nicht zur Befesti- gung von Elektroleitungen. Es ist nicht für die Installation von Elektroleitungen geeignet, kann die Isolierung von Elektrokabeln beschädigen und so elektrischen Schlag und Feuergefahren ver- ursachen. Sicherheitshinweise für Ladegeräte 1. Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen...
- Seite 18 5. Sollte die Anschlussleitung beschädigt sein, so muss diese durch den Hersteller oder durch eine ähnlich qualifizierte Fachkraft ausgetauscht werden, um Gefährdungen zu vermeiden! 6. Schützen Sie elektrische Teile gegen Feuchtig- keit. Tauchen Sie diese während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten, um einen elektrischen Schlag zu vermeiden.
- Seite 19 Drücken Sie den Ein-/Aus-Schalter in die Position „0“, wenn das Produkt längere Zeit gelagert/nicht verwendet wird. Hinweis: Wenn die Ladestand-/Akku-Zustandsanzeige im Betrieb rot aufleuchtet, befindet sich die Akku-Ladung unter 30 %. Laden Sie den Akku auf. Ladevorgang starten (siehe Abb. A) Verbinden Sie das USB-Kabel mit Hilfe des USB-Ports mit dem...
- Seite 20 Hinweis: Das Produkt kann während des Ladevorgangs nicht ver- wendet werden. Es ist normal, dass sich der Handgriff während des Ladevorgangs leicht erwärmt. Inbetriebnahme Magazin mit Klammern bestücken Stellen Sie vor allen Arbeiten am Produkt den Ein-/Aus-Schalter auf die Position „0“. Drehen Sie das Produkt um.
- Seite 21 Lassen Sie die Entriegelungstaste los. Sie muss mit einem Klicken einrasten, damit das Magazin korrekt geschlossen ist. Hinweis: Durch das Sichtfenster der Füllstandsanzeige können Sie erkennen, ob das Magazin noch Nägel enthält. Funktionen Tackern und Nageln Schalten Sie das Produkt ein, indem Sie den Ein-/Aus-Schalter in die Position „I“...
- Seite 22 LED Akkuzustandsanzeige im Betrieb Akkuzustand gelb grün leuchtet leuchtet leuchtet > 70 % leuchtet leuchtet 30–70 % leuchtet < 30 % Steckengebliebene Klammern entfernen Halten Sie das Produkt nicht am Auslöser , wenn eine Klammer darin stecken geblieben ist. Dieses könnte sonst versehentlich ausgelöst werden, sobald die Klammer entfernt wurde.
- Seite 23 Sperrholz und Holzfaserplatten einzutreiben, reichen meistens Nägel mit einer Länge von 6–8 mm. Um Klammern in Weichholz, beispielsweise Pinie, einzutreiben, reichen meistens Klammern mit einer Länge von 8–12 mm. Um Nägel in Weich- holz, beispielsweise Pinie, einzutreiben reichen meistens Nägel mit einer Länge von 10 mm.
- Seite 24 Das Produkt muss stets sauber, trocken und frei von Öl oder Schmier- fetten sein. Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Dieses Produkt enthält einen Lithium-Ionen-Akku und fällt damit unter gesetz- liche Auflagen für Gefahrengüter. Der Akku darf vom Anwender ohne weitere Auflagen im Straßengüterverkehr transportiert werden.
- Seite 25 Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Gerät am Ende der Nutzungszeit nicht über den Haus- haltsmüll entsorgt werden darf. Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben ab- zugeben. Zudem sind Vertreiber von Elektro- und Elektronik- geräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet.
- Seite 26 Diese können giftige Schwermetalle enthalten und unterliegen der Sonder- müllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Sie sind gesetzlich verpflichtet, alte Batterien und Akkus nach Gebrauch zurückzugeben. Geben Sie deshalb verbrauchte Batterien und Akkus kosten- frei im Handelsgeschäft z.
- Seite 27 Dieses Produkt hat einen eingebauten Akku, welcher nicht durch den Benutzer ersetzt werden kann. Der Ausbau oder Austausch des Akkus darf nur durch den Hersteller oder seinen Kundendienst oder eine ähn- lich qualifizierte Person erfolgen, um Gefährdungen zu vermeiden. Bei der Entsorgung ist darauf hinzuweisen, dass dieses Produkt einen Akku enthält.
- Seite 28 Diese Garantie erlischt, wenn das Produkt beschädigt oder unsachgemäß verwendet oder gewartet wurde. Die Garantie deckt Material- und Herstellungsfehler ab. Diese Garantie erstreckt sich weder auf Produktteile, die normalem Verschleiß unterliegen, und somit als Verschleißteile gelten (z. B. Batterien, Akkus, Schläuche, Farbpatronen), noch auf Schäden an zerbrechlichen Teilen, z.
- Seite 29 Service Deutschland Tel.: 0800 5435 111 E-Mail: owim@lidl.de Service Österreich Tel.: 0800 292726 E-Mail: owim@lidl.at Service Schweiz Tel.: 0800562153 E-Mail: owim@lidl.ch DE/AT/CH...
- Seite 30 Original-Konformitätserklärung 30 DE/AT/CH...
- Seite 31 OWIM GmbH & Co. KG Stiftsbergstraße 1 74167 Neckarsulm GERMANY Model-No.: HG10469 Version: 08/2023 Stand der Informationen: 05/2023 Ident.-No.: HG10469052023-1 IAN 424570_2301...
