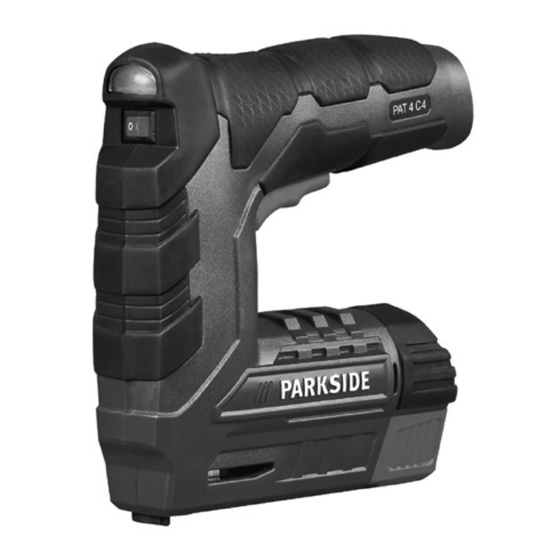

Parkside PAT 4 C4 Originalbetriebsanleitung
Akku-tacker
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
AKKU-TACKER / CORDLESS NAILER /
STAPLER / AGRAFEUSE SANS FIL PAT 4 C4
AKKU-TACKER
Originalbetriebsanleitung
AGRAFEUSE SANS FIL
Traduction des instructions d'origine
AKUMULATOROWY ZSZYWACZ
Tłumaczenie oryginalnej instrukcji obsługi
AKUMULÁTOROVÁ
SPONKOVAČKA
Preklad originálneho návodu na obsluhu
IAN 322166_1901
CORDLESS NAILER / STAPLER
Translation of the original instructions
ACCU-SPIJKERPISTOOL
Vertaling van de oorspronkelijke
gebruiksaanwijzing
AKU SPONKOVAČKA
Překlad originálního provozního návodu
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Parkside PAT 4 C4
Inhaltszusammenfassung für Parkside PAT 4 C4
- Seite 1 AKKU-TACKER / CORDLESS NAILER / STAPLER / AGRAFEUSE SANS FIL PAT 4 C4 CORDLESS NAILER / STAPLER AKKU-TACKER Originalbetriebsanleitung Translation of the original instructions AGRAFEUSE SANS FIL ACCU-SPIJKERPISTOOL Traduction des instructions d‘origine Vertaling van de oorspronkelijke gebruiksaanwijzing AKUMULATOROWY ZSZYWACZ AKU SPONKOVAČKA Tłumaczenie oryginalnej instrukcji obsługi...
- Seite 2 DE / AT / CH Originalbetriebsanleitung Seite GB / IE Translation of the original instructions Page FR / BE Traduction des instructions d‘origine Page NL / BE Vertaling van de oorspronkelijke gebruiksaanwijzing Pagina Tłumaczenie oryginalnej instrukcji obsługi Strona Překlad originálního provozního návodu Strana 121 Preklad originálneho návodu...
-
Seite 5: Inhaltsverzeichnis
Legende der verwendeten Piktogramme ..............Seite Einleitung ................Seite Bestimmungsgemäße Verwendung ........Seite Teilebeschreibung ..............Seite Lieferumfang ................Seite Technische Daten ..............Seite Allgemeine Sicherheitshinweise für Elektrowerkzeuge ............Seite 10 Sicherheitshinweise für Eintreibgeräte ........Seite 15 Sicherheitshinweise für Ladegeräte ........Seite 16 Vor der Inbetriebnahme ........ -
Seite 6: Legende Der Verwendeten Piktogramme
Legende der verwendeten Piktogramme Lesen Sie die Bedienungsanleitung. Tragen Sie Augenschutz. Tragen Sie Gehörschutz. Tragen Sie schützendes, rutschfestes Schuhwerk. Tragen Sie Schutzhandschuhe. Lesen Sie die Bedienungsanleitung. Weitere Informationen finden Sie in der Bedienungsanleitung. Nur in trockenen Innenräumen verwenden. Schutzklasse II (Doppelisolierung) Schützen Sie das Produkt vor Nässe. -
Seite 7: Einleitung
Akku-Tacker PAT 4 C4 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicher- heitshinweisen vertraut. -
Seite 8: Lieferumfang
Sicherheitskontakt Ladegerät USB-Kabel USB-Port Ein- / Aus-Schalter Akkuladeanzeige Lieferumfang 1 Akku-Tacker PAT 4 C4 1 Ladegerät 1000 Klammern 6 mm 1000 Klammern 8 mm 500 Nägel 10 mm 1 Bedienungsanleitung Technische Daten Akku-Tacker: PAT 4 C4 Bemessungsspannung: 4 V (Gleichstrom) -
Seite 9: Geräuschemissionswert
Verwenden Sie zum Aufladen des Produkts nur das folgende Ladegerät: Akku-Ladegerät: HG04995 EINGANG / Input: Bemessungsspannung: 100–240 V∼, 50 / 60 Hz Bemessungsstrom: 0,4 A Anschlussart: Produktionsdatum: 2019-07 AUSGANG / Output: Bemessungsspannung: 5 V (Gleichstrom) Bemessungsstrom: 2,2 A Ladedauer: ca. 60 min Schutzklasse: II / (Doppelisolierung) -
Seite 10: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Hinweis: Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschät- zung der Aussetzung verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. -
Seite 11: Arbeitsplatzsicherheit A) Halten Sie Ihren Arbeitsbereich Sauber Und Gut Beleuch
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuch- tet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. - Seite 12 d) Zweckentfremden Sie das Kabel nicht, um das Elekt- rowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind.
- Seite 13 ausgeschaltet ist, bevor Sie es an die Stromversor- gung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüs- sel, bevor Sie das Elektrowerkzeug einschalten.
- Seite 14 b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Elektro- werkzeug weglegen.
-
Seite 15: Verwendung Und Behandlung Des Akkuwerkzeugs
Verwendung und Behandlung des Akkuwerkzeugs a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. -
Seite 16: Sicherheitshinweise Für Ladegeräte
2. Zielen Sie mit dem Elektrowerkzeug nicht auf sich selbst oder andere Personen in der Nähe. Durch unerwartetes Auslösen wird eine Klammer ausgestoßen, was zu Verletzungen führen kann. 3. Betätigen Sie das Elektrowerkzeug nicht, bevor es fest auf das Werkstück gesetzt ist. Wenn das Elektrowerkzeug keinen Kontakt mit dem Werkstück hat, kann die Klammer von der Befestigungsstelle abprallen. - Seite 17 oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. 2. Kinder dürfen nicht mit dem Produkt spielen. 3. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchge- führt werden. 4. Laden Sie keine nicht wiederaufladbaren Batterien auf.
-
Seite 18: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Hinweis: Entfernen Sie sämtliches Verpackungsmaterial vom Produkt. Hinweis: Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor der Inbetriebnahme idealerweise mindestens 2–3 Stunden auf. Sie können den Li-Ionen-Akku jederzeit aufladen, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht. Das Produkt ist mit einem Tiefentladungsschutz ausgestattet, welcher verhindert, dass dieser unter die Entladeschlussspannung hinaus entla- den wird. -
Seite 19: Inbetriebnahme
Hinweis: Das Produkt kann während des Ladevorgangs nicht ver- wendet werden. Es ist normal, dass sich der Handgriff während des Ladevorgangs leicht erwärmt. Inbetriebnahme Magazin mit Klammern bestücken Stellen Sie vor allen Arbeiten am Produkt den Ein- / Aus-Schalter auf die Position „0“. Drehen Sie das Produkt um. -
Seite 20: Funktionen
Lassen Sie die Entriegelungstaste los. Sie muss mit einem Klicken einrasten, damit das Magazin korrekt geschlossen ist. Hinweis: Durch das Sichtfenster der Füllstandsanzeige können Sie erkennen, ob das Magazin noch Nägel enthält. Funktionen Tackern und Nageln Schalten Sie das Produkt ein, indem Sie den Ein- / Aus-Schalter in die Position „I“... - Seite 21 Hinweis: Vermeiden Sie das Auslösen des Tackers, wenn sich keine Klammern darin befinden, um Abnutzung zu vermeiden. Klammerlänge bestimmen Um die geeignete Klammerlänge zu bestimmen, müssen Sie zwei Faktoren beachten: - die Dicke des zu befestigenden Materials - die Beschaffenheit (Härte) des Materials, in welches die Klammer / der Nagel eingetrieben wird.
-
Seite 22: Reinigung Und Pflege
Wenn die Klammeroberseite / der Nagelkopf nicht bündig auf der Oberseite des zu befestigenden Materials aufliegt, haben Sie eine zu lange Klammer / einen zu langen Nagel verwendet. Verwenden Sie in diesem Fall die nächstkleinere Größe, um ein optimales Arbeitsergebnis zu erzielen. -
Seite 23: Entsorgung
dass diese sich nicht in der Verpackung bewegen können. Beachten Sie auch insbesondere die genauen nationalen Regularien. Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Beachten Sie die Kennzeichnung der Verpackungsmateria- lien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Ver- bundstoffe. -
Seite 24: Garantie Und Service
Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück. Umweltschäden durch falsche Entsorgung der Batterien / Akkus! Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sonder- müllbehandlung. -
Seite 25: Abwicklung Im Garantiefall
Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß... -
Seite 26: Service
Wir, OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND, erklären in alleiniger Verantwortung, dass das Produkt: Akku-Tacker PAT 4 C4, Modell-Nr.: HG05303, Version: 07 / 2019, auf das sich diese Erklärung bezieht, mit den Normen / normativen Doku- menten der 2006/42/EG, 2014/35/EU, 2014/30/EU, 2011/65/EU übereinstimmt. - Seite 27 Angewandte harmonisierte Normen: EN 60745-1:2009/A11:2010 EN 60745-2-16:2010 EN 60335-1:2012+A11+A13 EN 60335-2-29:2004+A2 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 62233:2008 EN 50581:2012 Chargennummer: IAN 322166_1901 Tobias König Bereichsleiter / Dokumentenverantwortlicher OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND Neckarsulm, 13.07.2019 Die Konformitätserklärung finden Sie auch unter: www.owim.com.
- Seite 28 Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschrif- ten der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. 28 DE/AT/CH...
