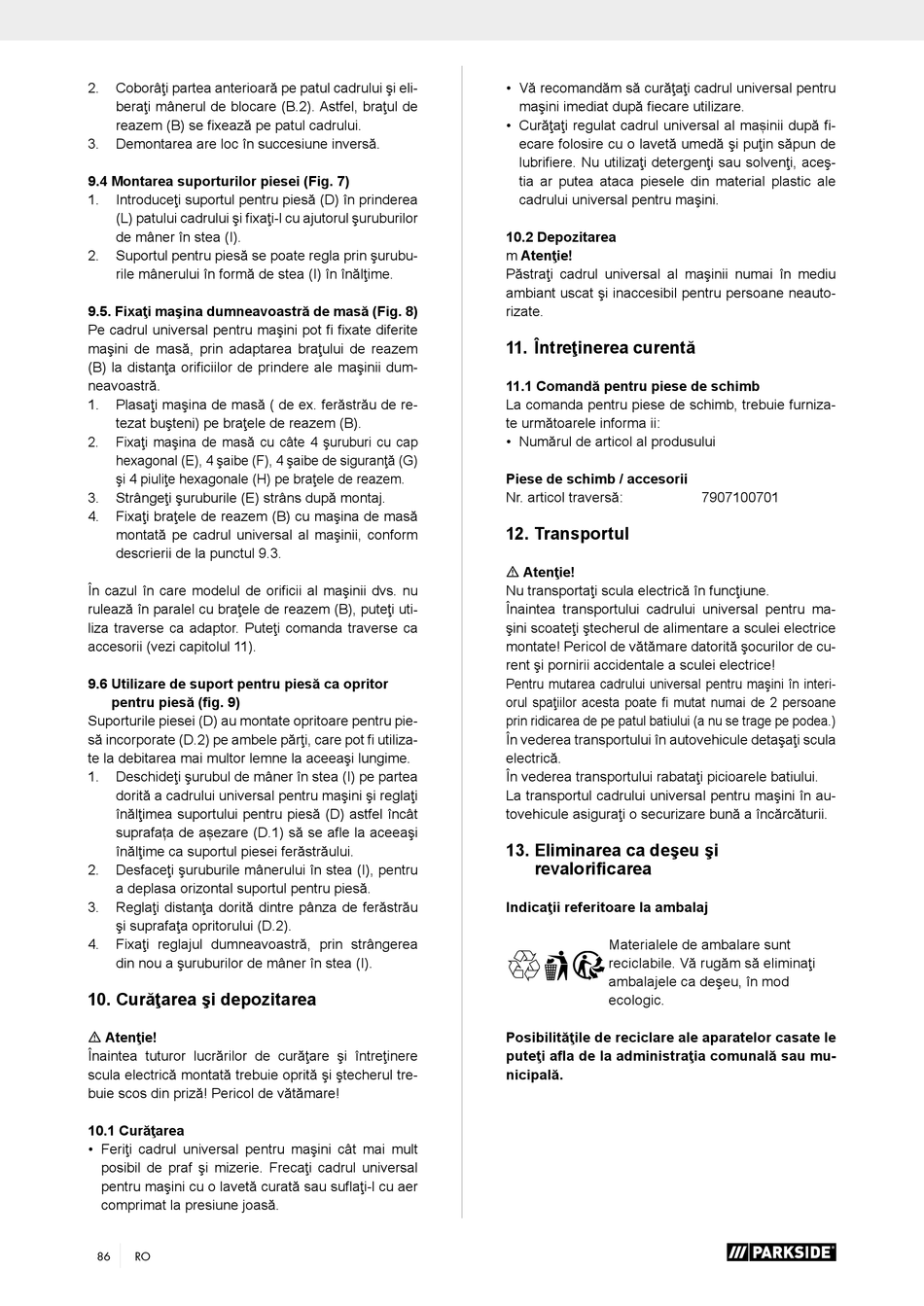

Parkside PUG 1550 A1 Originalbetriebsanleitung Seite 90

2. Coborâţi partea anterioară pe patul cadrului şi eli-
beraţi mânerul de blocare (B.2). Astfel, braţul de
reazem (B) se fixează pe patul cadrului.
3. Demontarea are loc în succesiune inversă.
9.4 Montarea suporturilor piesei (Fig. 7)
1. Introduceţi suportul pentru piesă (D) în prinderea
(L) patului cadrului şi fixaţi-l cu ajutorul şuruburilor
de mâner în stea (I).
2. Suportul pentru piesă se poate regla prin şurubu-
rile mânerului în formă de stea (I) în înălţime.
9.5. Fixaţi maşina dumneavoastră de masă (Fig. 8)
Pe cadrul universal pentru maşini pot fi fixate diferite
maşini de masă, prin adaptarea braţului de reazem
(B) la distanţa orificiilor de prindere ale maşinii dum-
neavoastră.
1. Plasaţi maşina de masă ( de ex. ferăstrău de re-
tezat buşteni) pe braţele de reazem (B).
2. Fixaţi maşina de masă cu câte 4 şuruburi cu cap
hexagonal (E), 4 şaibe (F), 4 şaibe de siguranţă (G)
şi 4 piuliţe hexagonale (H) pe braţele de reazem.
3. Strângeţi şuruburile (E) strâns după montaj.
4. Fixaţi braţele de reazem (B) cu maşina de masă
montată pe cadrul universal al maşinii, conform
descrierii de la punctul 9.3.
În cazul în care modelul de orificii al maşinii dvs. nu
rulează în paralel cu braţele de reazem (B), puteţi uti-
liza traverse ca adaptor. Puteţi comanda traverse ca
accesorii (vezi capitolul 11).
9.6 Utilizare de suport pentru piesă ca opritor
pentru piesă (fig. 9)
Suporturile piesei (D) au montate opritoare pentru pie-
să incorporate (D.2) pe ambele părţi, care pot fi utiliza-
te la debitarea mai multor lemne la aceeaşi lungime.
1. Deschideţi şurubul de mâner în stea (I) pe partea
dorită a cadrului universal pentru maşini şi reglaţi
înălţimea suportului pentru piesă (D) astfel încât
suprafața de așezare (D.1) să se afle la aceeaşi
înălţime ca suportul piesei ferăstrăului.
2. Desfaceţi şuruburile mânerului în stea (I), pentru
a deplasa orizontal suportul pentru piesă.
3. Reglaţi distanţa dorită dintre pânza de ferăstrău
şi suprafaţa opritorului (D.2).
4. Fixaţi reglajul dumneavoastră, prin strângerea
din nou a şuruburilor de mâner în stea (I).
10. Curăţarea şi depozitarea
m Atenţie!
Înaintea tuturor lucrărilor de curăţare şi întreţinere
scula electrică montată trebuie oprită şi ştecherul tre-
buie scos din priză! Pericol de vătămare!
10.1 Curăţarea
• Feriţi cadrul universal pentru maşini cât mai mult
posibil de praf şi mizerie. Frecaţi cadrul universal
pentru maşini cu o lavetă curată sau suflaţi-l cu aer
comprimat la presiune joasă.
86 RO
• Vă recomandăm să curăţaţi cadrul universal pentru
maşini imediat după fiecare utilizare.
• Curăţaţi regulat cadrul universal al mașinii după fi-
ecare folosire cu o lavetă umedă şi puţin săpun de
lubrifiere. Nu utilizaţi detergenţi sau solvenţi, aceş-
tia ar putea ataca piesele din material plastic ale
cadrului universal pentru maşini.
10.2 Depozitarea
m Atenţie!
Păstraţi cadrul universal al maşinii numai în mediu
ambiant uscat şi inaccesibil pentru persoane neauto-
rizate.
11. Întreţinerea curentă
11.1 Comandă pentru piese de schimb
La comanda pentru piese de schimb, trebuie furniza-
te următoarele informa ii:
• Numărul de articol al produsului
Piese de schimb / accesorii
Nr. articol traversă:
12. Transportul
m Atenţie!
Nu transportaţi scula electrică în funcţiune.
Înaintea transportului cadrului universal pentru ma-
şini scoateţi ştecherul de alimentare a sculei electrice
montate! Pericol de vătămare datorită şocurilor de cu-
rent şi pornirii accidentale a sculei electrice!
Pentru mutarea cadrului universal pentru maşini în interi-
orul spaţiilor acesta poate fi mutat numai de 2 persoane
prin ridicarea de pe patul batiului (a nu se trage pe podea.)
În vederea transportului în autovehicule detaşaţi scula
electrică.
În vederea transportului rabataţi picioarele batiului.
La transportul cadrului universal pentru maşini în au-
tovehicule asiguraţi o securizare bună a încărcăturii.
13. Eliminarea ca deşeu şi
revalorificarea
Indicaţii referitoare la ambalaj
Materialele de ambalare sunt
reciclabile. Vă rugăm să eliminaţi
ambalajele ca deşeu, în mod
ecologic.
Posibilităţile de reciclare ale aparatelor casate le
puteţi afla de la administraţia comunală sau mu-
nicipală.
7907100701
