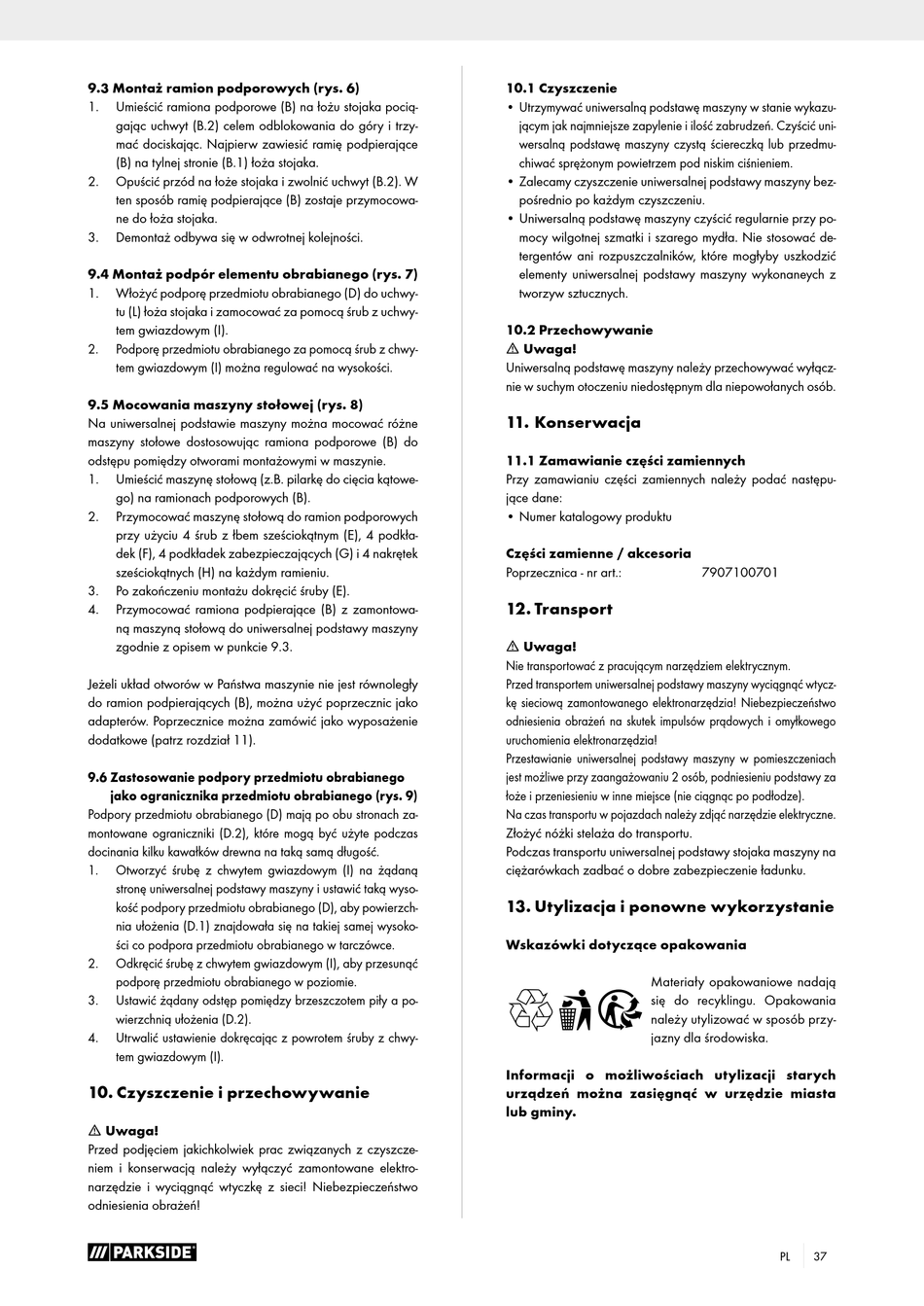

9.3 Montaż ramion podporowych (rys. 6)
1. Umieścić ramiona podporowe (B) na łożu stojaka pocią-
gając uchwyt (B.2) celem odblokowania do góry i trzy-
mać dociskając. Najpierw zawiesić ramię podpierające
(B) na tylnej stronie (B.1) łoża stojaka.
2. Opuścić przód na łoże stojaka i zwolnić uchwyt (B.2). W
ten sposób ramię podpierające (B) zostaje przymocowa-
ne do łoża stojaka.
3. Demontaż odbywa się w odwrotnej kolejności.
9.4 Montaż podpór elementu obrabianego (rys. 7)
1. Włożyć podporę przedmiotu obrabianego (D) do uchwy-
tu (L) łoża stojaka i zamocować za pomocą śrub z uchwy-
tem gwiazdowym (I).
2. Podporę przedmiotu obrabianego za pomocą śrub z chwy-
tem gwiazdowym (I) można regulować na wysokości.
9.5 Mocowania maszyny stołowej (rys. 8)
Na uniwersalnej podstawie maszyny można mocować różne
maszyny stołowe dostosowując ramiona podporowe (B) do
odstępu pomiędzy otworami montażowymi w maszynie.
1. Umieścić maszynę stołową (z.B. pilarkę do cięcia kątowe-
go) na ramionach podporowych (B).
2. Przymocować maszynę stołową do ramion podporowych
przy użyciu 4 śrub z łbem sześciokątnym (E), 4 podkła-
dek (F), 4 podkładek zabezpieczających (G) i 4 nakrętek
sześciokątnych (H) na każdym ramieniu.
3. Po zakończeniu montażu dokręcić śruby (E).
4. Przymocować ramiona podpierające (B) z zamontowa-
ną maszyną stołową do uniwersalnej podstawy maszyny
zgodnie z opisem w punkcie 9.3.
Jeżeli układ otworów w Państwa maszynie nie jest równoległy
do ramion podpierających (B), można użyć poprzecznic jako
adapterów. Poprzecznice można zamówić jako wyposażenie
dodatkowe (patrz rozdział 11).
9.6 Zastosowanie podpory przedmiotu obrabianego
jako ogranicznika przedmiotu obrabianego (rys. 9)
Podpory przedmiotu obrabianego (D) mają po obu stronach za-
montowane ograniczniki (D.2), które mogą być użyte podczas
docinania kilku kawałków drewna na taką samą długość.
1. Otworzyć śrubę z chwytem gwiazdowym (I) na żądaną
stronę uniwersalnej podstawy maszyny i ustawić taką wyso-
kość podpory przedmiotu obrabianego (D), aby powierzch-
nia ułożenia (D.1) znajdowała się na takiej samej wysoko-
ści co podpora przedmiotu obrabianego w tarczówce.
2. Odkręcić śrubę z chwytem gwiazdowym (I), aby przesunąć
podporę przedmiotu obrabianego w poziomie.
3. Ustawić żądany odstęp pomiędzy brzeszczotem piły a po-
wierzchnią ułożenia (D.2).
4. Utrwalić ustawienie dokręcając z powrotem śruby z chwy-
tem gwiazdowym (I).
10. Czyszczenie i przechowywanie
m Uwaga!
Przed podjęciem jakichkolwiek prac związanych z czyszcze-
niem i konserwacją należy wyłączyć zamontowane elektro-
narzędzie i wyciągnąć wtyczkę z sieci! Niebezpieczeństwo
odniesienia obrażeń!
10.1 Czyszczenie
• Utrzymywać uniwersalną podstawę maszyny w stanie wykazu-
jącym jak najmniejsze zapylenie i ilość zabrudzeń. Czyścić uni-
wersalną podstawę maszyny czystą ściereczką lub przedmu-
chiwać sprężonym powietrzem pod niskim ciśnieniem.
• Zalecamy czyszczenie uniwersalnej podstawy maszyny bez-
pośrednio po każdym czyszczeniu.
• Uniwersalną podstawę maszyny czyścić regularnie przy po-
mocy wilgotnej szmatki i szarego mydła. Nie stosować de-
tergentów ani rozpuszczalników, które mogłyby uszkodzić
elementy uniwersalnej podstawy maszyny wykonaneych z
tworzyw sztucznych.
10.2 Przechowywanie
m Uwaga!
Uniwersalną podstawę maszyny należy przechowywać wyłącz-
nie w suchym otoczeniu niedostępnym dla niepowołanych osób.
11. Konserwacja
11.1 Zamawianie części zamiennych
Przy zamawianiu części zamiennych należy podać następu-
jące dane:
• Numer katalogowy produktu
Części zamienne / akcesoria
Poprzecznica - nr art.:
12. Transport
m Uwaga!
Nie transportować z pracującym narzędziem elektrycznym.
Przed transportem uniwersalnej podstawy maszyny wyciągnąć wtycz-
kę sieciową zamontowanego elektronarzędzia! Niebezpieczeństwo
odniesienia obrażeń na skutek impulsów prądowych i omyłkowego
uruchomienia elektronarzędzia!
Przestawianie uniwersalnej podstawy maszyny w pomieszczeniach
jest możliwe przy zaangażowaniu 2 osób, podniesieniu podstawy za
łoże i przeniesieniu w inne miejsce (nie ciągnąc po podłodze).
Na czas transportu w pojazdach należy zdjąć narzędzie elektryczne.
Złożyć nóżki stelaża do transportu.
Podczas transportu uniwersalnej podstawy stojaka maszyny na
ciężarówkach zadbać o dobre zabezpieczenie ładunku.
13. Utylizacja i ponowne wykorzystanie
Wskazówki dotyczące opakowania
Materiały opakowaniowe nadają
się do recyklingu. Opakowania
należy utylizować w sposób przy-
jazny dla środowiska.
Informacji o możliwościach utylizacji starych
urządzeń można zasięgnąć w urzędzie miasta
lub gminy.
7907100701
PL 37
