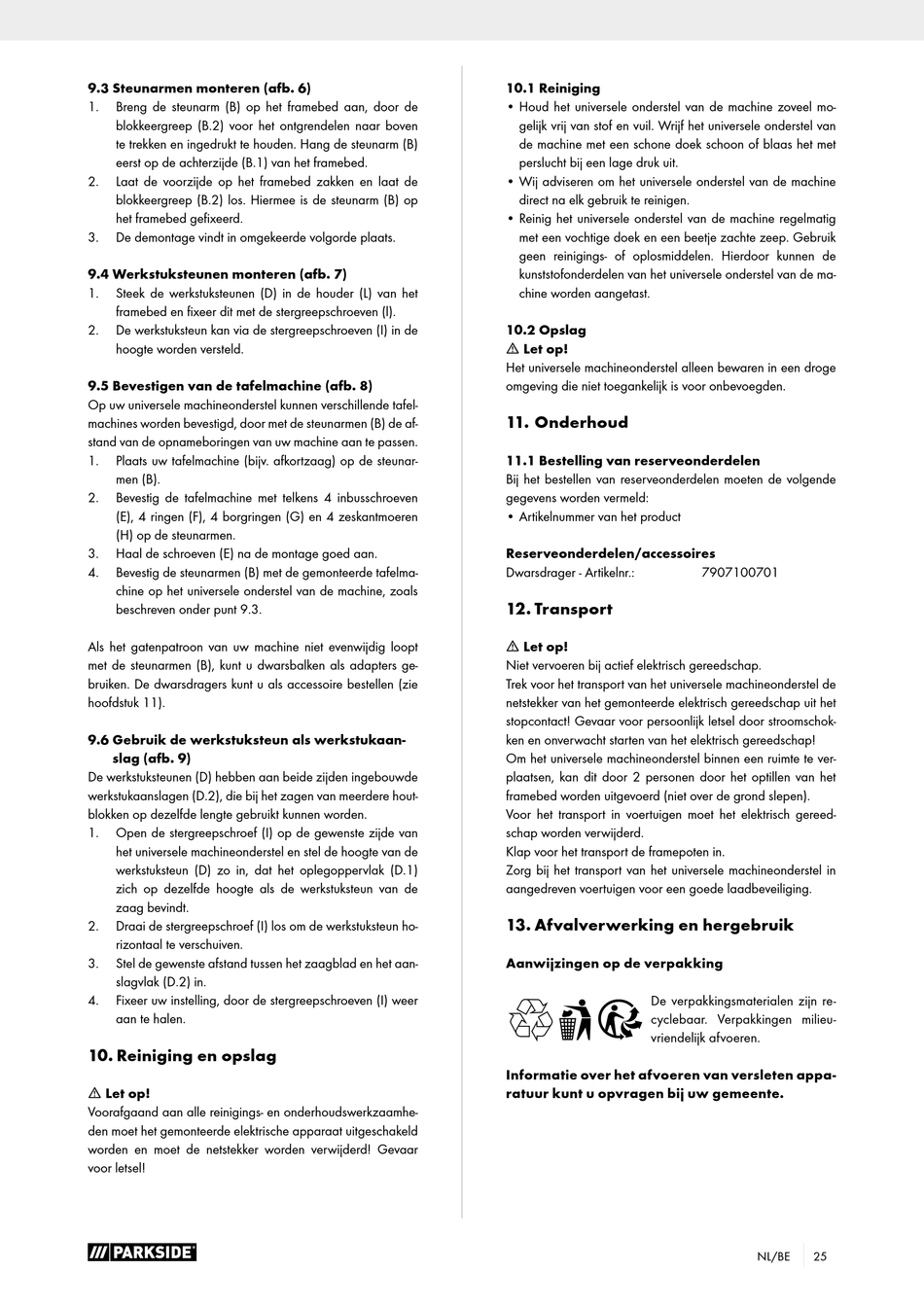

9.3 Steunarmen monteren (afb. 6)
1. Breng de steunarm (B) op het framebed aan, door de
blokkeergreep (B.2) voor het ontgrendelen naar boven
te trekken en ingedrukt te houden. Hang de steunarm (B)
eerst op de achterzijde (B.1) van het framebed.
2. Laat de voorzijde op het framebed zakken en laat de
blokkeergreep (B.2) los. Hiermee is de steunarm (B) op
het framebed gefixeerd.
3. De demontage vindt in omgekeerde volgorde plaats.
9.4 Werkstuksteunen monteren (afb. 7)
1. Steek de werkstuksteunen (D) in de houder (L) van het
framebed en fixeer dit met de stergreepschroeven (l).
2. De werkstuksteun kan via de stergreepschroeven (I) in de
hoogte worden versteld.
9.5 Bevestigen van de tafelmachine (afb. 8)
Op uw universele machineonderstel kunnen verschillende tafel-
machines worden bevestigd, door met de steunarmen (B) de af-
stand van de opnameboringen van uw machine aan te passen.
1. Plaats uw tafelmachine (bijv. afkortzaag) op de steunar-
men (B).
2. Bevestig de tafelmachine met telkens 4 inbusschroeven
(E), 4 ringen (F), 4 borgringen (G) en 4 zeskantmoeren
(H) op de steunarmen.
3. Haal de schroeven (E) na de montage goed aan.
4. Bevestig de steunarmen (B) met de gemonteerde tafelma-
chine op het universele onderstel van de machine, zoals
beschreven onder punt 9.3.
Als het gatenpatroon van uw machine niet evenwijdig loopt
met de steunarmen (B), kunt u dwarsbalken als adapters ge-
bruiken. De dwarsdragers kunt u als accessoire bestellen (zie
hoofdstuk 11).
9.6 Gebruik de werkstuksteun als werkstukaan-
slag (afb. 9)
De werkstuksteunen (D) hebben aan beide zijden ingebouwde
werkstukaanslagen (D.2), die bij het zagen van meerdere hout-
blokken op dezelfde lengte gebruikt kunnen worden.
1. Open de stergreepschroef (I) op de gewenste zijde van
het universele machineonderstel en stel de hoogte van de
werkstuksteun (D) zo in, dat het oplegoppervlak (D.1)
zich op dezelfde hoogte als de werkstuksteun van de
zaag bevindt.
2. Draai de stergreepschroef (I) los om de werkstuksteun ho-
rizontaal te verschuiven.
3. Stel de gewenste afstand tussen het zaagblad en het aan-
slagvlak (D.2) in.
4. Fixeer uw instelling, door de stergreepschroeven (I) weer
aan te halen.
10. Reiniging en opslag
m Let op!
Voorafgaand aan alle reinigings- en onderhoudswerkzaamhe-
den moet het gemonteerde elektrische apparaat uitgeschakeld
worden en moet de netstekker worden verwijderd! Gevaar
voor letsel!
10.1 Reiniging
• Houd het universele onderstel van de machine zoveel mo-
gelijk vrij van stof en vuil. Wrijf het universele onderstel van
de machine met een schone doek schoon of blaas het met
perslucht bij een lage druk uit.
• Wij adviseren om het universele onderstel van de machine
direct na elk gebruik te reinigen.
• Reinig het universele onderstel van de machine regelmatig
met een vochtige doek en een beetje zachte zeep. Gebruik
geen reinigings- of oplosmiddelen. Hierdoor kunnen de
kunststofonderdelen van het universele onderstel van de ma-
chine worden aangetast.
10.2 Opslag
m Let op!
Het universele machineonderstel alleen bewaren in een droge
omgeving die niet toegankelijk is voor onbevoegden.
11. Onderhoud
11.1 Bestelling van reserveonderdelen
Bij het bestellen van reserveonderdelen moeten de volgende
gegevens worden vermeld:
• Artikelnummer van het product
Reserveonderdelen/accessoires
Dwarsdrager - Artikelnr.:
12. Transport
m Let op!
Niet vervoeren bij actief elektrisch gereedschap.
Trek voor het transport van het universele machineonderstel de
netstekker van het gemonteerde elektrisch gereedschap uit het
stopcontact! Gevaar voor persoonlijk letsel door stroomschok-
ken en onverwacht starten van het elektrisch gereedschap!
Om het universele machineonderstel binnen een ruimte te ver-
plaatsen, kan dit door 2 personen door het optillen van het
framebed worden uitgevoerd (niet over de grond slepen).
Voor het transport in voertuigen moet het elektrisch gereed-
schap worden verwijderd.
Klap voor het transport de framepoten in.
Zorg bij het transport van het universele machineonderstel in
aangedreven voertuigen voor een goede laadbeveiliging.
13. Afvalverwerking en hergebruik
Aanwijzingen op de verpakking
De verpakkingsmaterialen zijn re-
cyclebaar. Verpakkingen milieu-
vriendelijk afvoeren.
Informatie over het afvoeren van versleten appa-
ratuur kunt u opvragen bij uw gemeente.
7907100701
NL/BE 25
