WARNUNG
Lesen Sie alle Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit denen
dieses Produkt versehen ist.
Versäumnisse bei der Einhaltung der
nachfolgenden Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Bestimmungsgemäße Verwendung
- Kettenantrieb zum elektromotorischen Öffnen
und Schließen von Fenstern und Klappen im
Fassaden- und Dachbereich
- Betriebsspannung 120–230V AC
- Einsetzbar für Öffnungen zur Rauch- und
Wärmeableitung, sowie für täglichen
Lüftungsbetrieb
- Nur für die Innenmontage geeignet
ACB-Ausführung:
- Siehe auch ACB Planungshandbuch
Lieferumfang
Antriebseinheit
Abhängig vom Fenstertyp sind verschiedene
Konsolensätze separat erhältlich.
HINWEIS
Der Antrieb wird ohne Anschlusskabel geliefert.
Konfektionierte Silikonkabel mit Anschlussstecker,
bzw. nur Anschlussstecker müssen separat bestellt
werden. Auswahlhilfe siehe Seite 18.

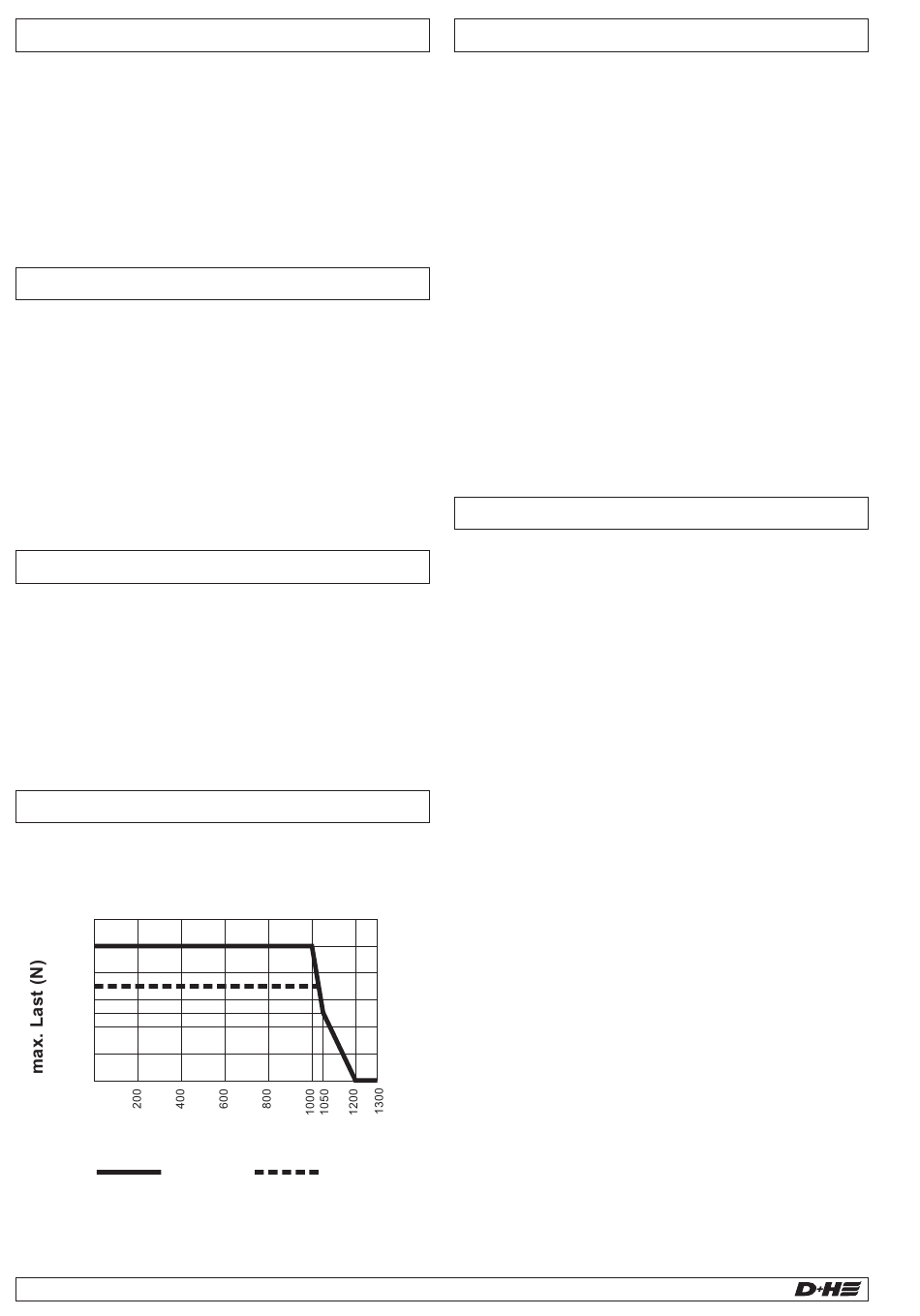

Drucklast-Diagramm
Maximale Drucklast der Kette beachten! Die
maximale Drucklast der Kette entspricht nicht auto-
matisch der maximalen Druckkraft des Antriebes!
1200
1000
800
700
600
500
400
200
0
1000 N
2/24
CDM-5 /-ACB /-BSY+
Hub (mm)
700 N
Sicherheitshinweise
Betriebsspannung 120–230V AC!
Verletzungsgefahr durch Stromschlag!
L+N nicht vertauschen! PE anschließen!
Vor Arbeiten an den Anschlussleitungen
Spannungsfreiheit sicherstellen!
- Anschluss darf nur durch eine autorisierte
Elektrofachkraft erfolgen
- Quetschgefahr im handzugänglichen Bereich
- Einbauhöhe ≥ 2,5 m berücksichtigen
- Personen aus dem Fahrbereich des Antriebes
fernhalten
- Die Kette nicht berühren!
- Kinder von der Steuerung fernhalten
- Drucklast-Diagramm der Kette beachten!
- Nur in trockenen Räumen verwenden
- Nur für die Innenmontage geeignet. Bei Gefahr
durch Regen, Regenmelder verwenden
- Nur unveränderte D+H-Originalteile verwenden
- Montageanleitung des Konsolensatzes beachten
Beiliegenden roten Sicherheitszettel beachten!
Leistungsmerkmale
- Mikroprozessorgesteuerte Elektronik
- RWA-Highspeed-Funktion (Schnelllauf im
Alarmfall)
- Dichtungsentlastung nach Schließvorgang
- Besonders leise durch akustische Entkopplung
der Antriebskomponenten und im Lüftungsbetrieb
reduzierte Motordrehzahl
- Hochfeste, gehärtete, rückensteife Stahlkette mit
Korrosionsschutz und Lebensdauerschmierung
- Besonders effizienter, verschleißfreier,
bürstenloser Motor
- Kurze Baulänge durch 3-fach Kettenumlenkung
- Mittiger Kettenaustritt
- Steckbarer Kabelanschluss, Steckverbinder mit
Schraubklemmen
Einzelantrieb
- Hubprogrammierung über Magnet
ACB-Ausführung
- BUS-Schnittstelle ACB (Advanced
Communication Bus) mit ModBus RTU Protokoll
zum Anschluss an kompatible D+H Zentralen
oder direkte Integration z.B. in GLT
- BSY+ Elektronik für sicheren und präzisen
Synchronlauf von bis zu vier Antrieben
- Anschluss und Versorgung von D+H
Riegelantrieben und ERM 44-Modul
- Direkter Anschluss eines zusätzlichen Schließ-
kantenschutzes am Antrieb möglich (Option -
SKS, nur BSY+ Ausführung)
- Individuell programmierbar über SCS Software
- Bei der Set-Anwendung eines CDM-0700-5 und
CDM-1000-5 bis 800 mm Hub kann ein
zusätzlicher 24V-Antrieb versorgt werden
Deutsch
99.829.21 1.1/11/24
