D+H CDM-1-ACB Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für CDM-1-ACB:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
D+H Downloads
ACB-Ausführung
ACB-version
Version ACB
Versión ACB
PLP-Ausführung
PLP-version
Version PLP
Versión PLP
de Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 2
Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . 18-22
Abmessungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . . . 23
en Original instructions . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 6
Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page. . . . 18-22
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 23
fr
Notice originale. . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 10
Connexion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page. . . . 18-22
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 23
es Manual original . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 14
Conexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . 18-22
Dimensión. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 23
99.829.20 1.0/04/24
Montage- und Anschlussmaterial sowie Anschlusskabel separat bestellen /
Order installation and connection material and connection cable separately /
Matériel de montage et de raccordement et câble de raccordement à commander séparément /
Pida el material de montaje y conexión y el cable de conexión por separado
CDM-1-ACB / PLP
Inhaltsverzeichnis
loading

Verwandte Anleitungen für D+H CDM-1-ACB

Inhaltszusammenfassung für D+H CDM-1-ACB

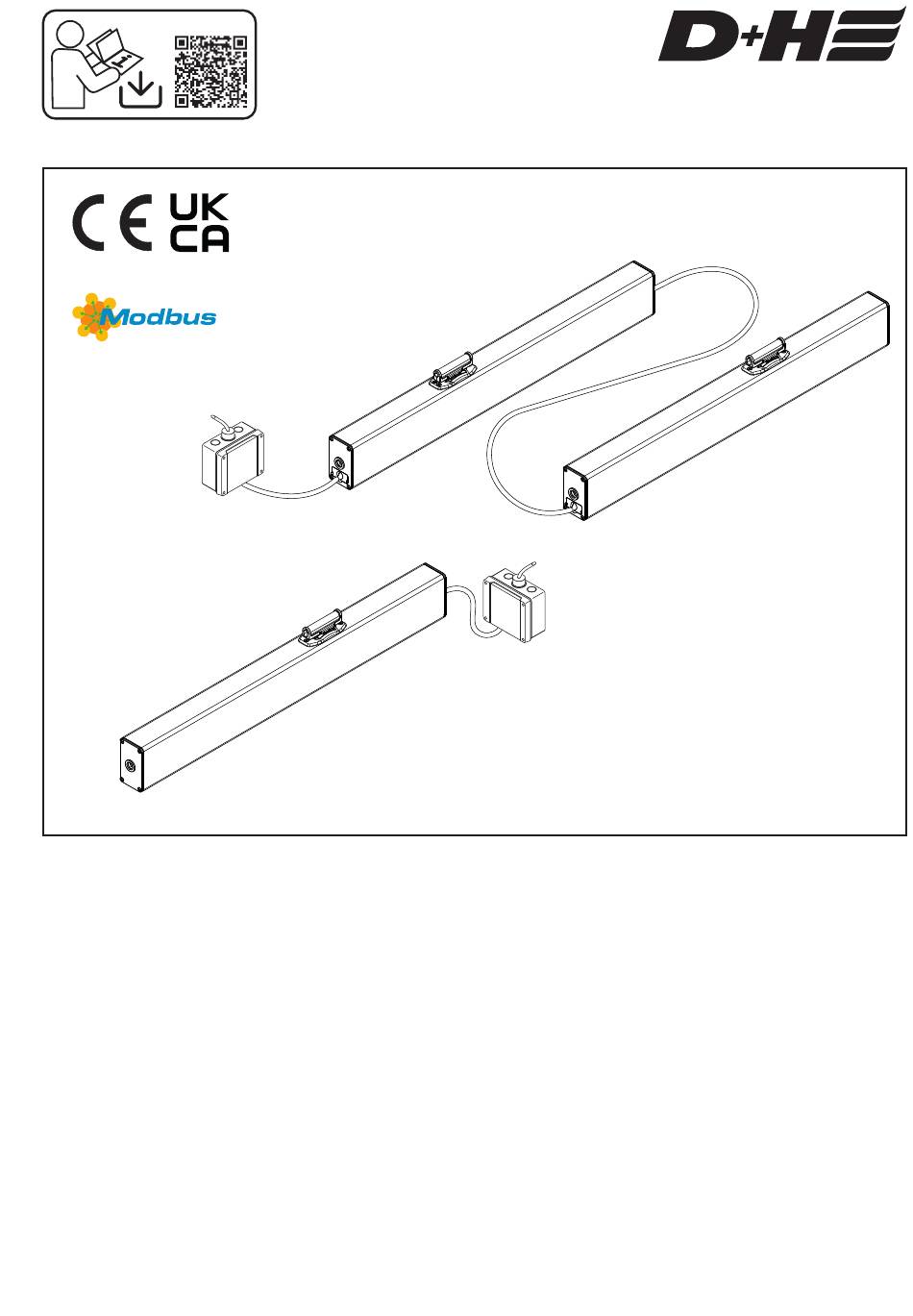

  • Seite 1 D+H Downloads CDM-1-ACB / PLP ACB-Ausführung ACB-version Version ACB Versión ACB PLP-Ausführung PLP-version Version PLP Versión PLP Montage- und Anschlussmaterial sowie Anschlusskabel separat bestellen / Order installation and connection material and connection cable separately / Matériel de montage et de raccordement et câble de raccordement à commander séparément / Pida el material de montaje y conexión y el cable de conexión por separado...

  • Seite 2: Sicherheitshinweise

    ACB-Ausführung 1000 - BUS-Schnittstelle ACB (Advanced Communication Bus) mit ModBus RTU Protokoll zum Anschluss an kompatible D+H Zentralen oder direkte Integration z.B. in GLT - BSY+ Elektronik für sicheren und präzisen Synchronlauf von bis zu vier Antrieben - Durchschleifmöglichkeit von bis zu zwei Antrieben - Direkter Anschluss eines zusätzlichen Schließ-...

  • Seite 3: Technische Daten

    Technische Daten CDM-0700-xxxx-1 CDM-1000-xxxx-1 Versorgung 24V DC / ± 15 % Restwelligkeit ≤ 2 V (stabilisiert)* nicht für D+H-Halbwellen Spannung geeignet Nennkraft [N] 1000 Nenn-Hublänge ± 2 %** [mm] 300/500/600 700/800 1000 1100/1200/1300 300/500/600 700/800 1000 1100/1200/1300 Nennstrom [A] Laufgeschwindigkeit...

  • Seite 4: Montagehinweise

    Antrieb wieder Anlernmodus. Der Magnet auf maximale Hublänge kann entfernt werden. Die gebracht werden, muss wieder Spannung muss nicht mehr am mit Punkt 1 begonnen werden. Antrieb anliegen. STOP ca. 2 Sek. Anlernmodus 4/24 CDM-1-ACB / PLP Deutsch 99.829.20 1.0/04/24...

  • Seite 5: Wartung Und Reinigung

    D+H. In Verbindung mit dem PLP 1, dem Bus-Intervace BI- Wischen Sie Verschmutzungen mit einem trockenen, BT 2 und der D+H Service und Configuration Suite weichen Tuch ab. (SCS) lässt sich eine umfangreiche Parametrierung Verwenden Sie keine Reinigungs- oder Lösemittel.
  • Seite 18 PK (n.c.) WH (Mot. a) GN (BSY+.b) BN (Mot. b) YE (BSY+.a) GY (ACB.b) OG (ACB.a/HS) OG (ACB.a/HS) GY (SX) max. YE (BSY+.a) BN (Mot. b) GN (BSY+.b) WH (Mot. a) PK (SX) 18/24 CDM-1-ACB / PLP DE/EN/FR/ES 99.829.20 1.0/04/24...
  • Seite 19 * Not compatible with GVL 8304-K, as well as RZN-E and GVL-E without stabilisation * Non compatible avec GVL 8304-K, ainsi que RZN-E et GVL-E sans stabilisation * No compatible con GVL 8304-K, así como RZN-E y GVL-E sin estabilización 19/24 99.829.20 1.0/04/24 DE/EN/FR/ES CDM-1-ACB / PLP...
  • Seite 21 SHEV-fast running (GN) grün / green / vert / verde EFC fonctionnement rapide (PK) rosa / pink / rose / rosa High-Speed marcha rápida SVHC (GY) grau / grey / gris / gris 21/24 99.829.20 1.0/04/24 DE/EN/FR/ES CDM-1-ACB / PLP...

  • Seite 22: Modbus Rtu (Rs485)

    Boîte de dérivation / Caja de conexión BSY+.b (GN) BSY+.a (YE) Mot. a (WH) Mot. b (BN) 110 Ω ACB.b (GY) ACB.a/HS (OG) 24 V DC / ≤ 2 Vss (1) ... (6) Modbus RTU Master 22/24 CDM-1-ACB / PLP DE/EN/FR/ES 99.829.20 1.0/04/24...
  • Seite 23 (5) Kabel gemäß D+H Kabelverlegetabelle (siehe Gebrauchsanleitung der Zentrale) / Cable according to D+H table for layout of cables (See instructions for use of control panel) / Câble selon le tableau de câblage de D+H (voire fiche technique de la centrale) / Cable conforme a la tabla de cableado D+H (véanse instrucciones de uso de la central)
