83297901 1/2015-06 Et

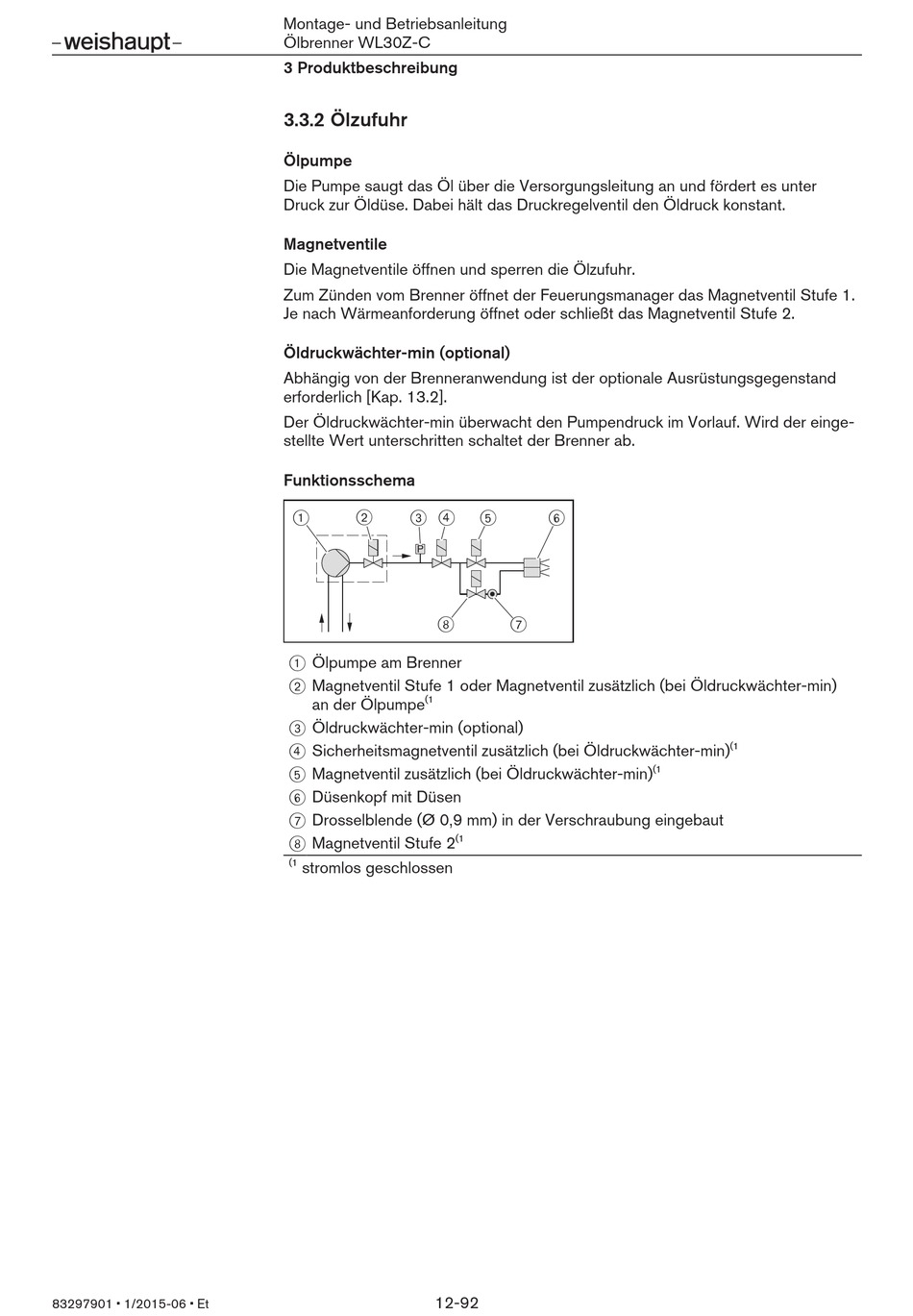

Montage- und Betriebsanleitung
Ölbrenner WL30Z-C
3 Produktbeschreibung
3.3.2 Ölzufuhr
Ölpumpe
Die Pumpe saugt das Öl über die Versorgungsleitung an und fördert es unter
Druck zur Öldüse. Dabei hält das Druckregelventil den Öldruck konstant.
Magnetventile
Die Magnetventile öffnen und sperren die Ölzufuhr.
Zum Zünden vom Brenner öffnet der Feuerungsmanager das Magnetventil Stufe 1.
Je nach Wärmeanforderung öffnet oder schließt das Magnetventil Stufe 2.
Öldruckwächter-min (optional)
Abhängig von der Brenneranwendung ist der optionale Ausrüstungsgegenstand
erforderlich [Kap. 13.2].
Der Öldruckwächter-min überwacht den Pumpendruck im Vorlauf. Wird der einge-
stellte Wert unterschritten schaltet der Brenner ab.
Funktionsschema
1
2
3
4
P
8
1 Ölpumpe am Brenner
2 Magnetventil Stufe 1 oder Magnetventil zusätzlich (bei Öldruckwächter-min)
(1
an der Ölpumpe
3 Öldruckwächter-min (optional)
4 Sicherheitsmagnetventil zusätzlich (bei Öldruckwächter-min)
5 Magnetventil zusätzlich (bei Öldruckwächter-min)
6 Düsenkopf mit Düsen
7 Drosselblende (Ø 0,9 mm) in der Verschraubung eingebaut
(1
8 Magnetventil Stufe 2
##
€€
(1
stromlos geschlossen
12-92
5
6
7
(1
(1
