HP Metal Jet S100 Benutzerhandbuch Seite 338

7. Das Testergebnis kann ERFOLG oder FEHLER sein. In beiden Ergebnissen ist die Pumpe
ausgeschaltet.
8. Wenn das Ergebnis Testergebnis = FEHLER ist, wird empfohlen, weitere Untersuchungen
durchzuführen und Änderungen am System vorzunehmen, um mögliche Probleme wie Dichtung
des Vakuumanschlusses nicht vorhanden, lose Rohre, ein nicht angeschlossener oder
beschädigter Schlauch, kein Symptom verstopfter Filter (gesinterter Filter und/oder H13-Filter)
usw. auszuschließen.Führen Sie den Test von Anfang an erneut aus. Wenn der Test immer noch
fehlschlägt, kann es sein, dass der Vakuumkreislauf der Aushärtungsstation undicht ist. Bitte
wenden Sie sich an Ihren Support-Mitarbeiter für Hilfe.

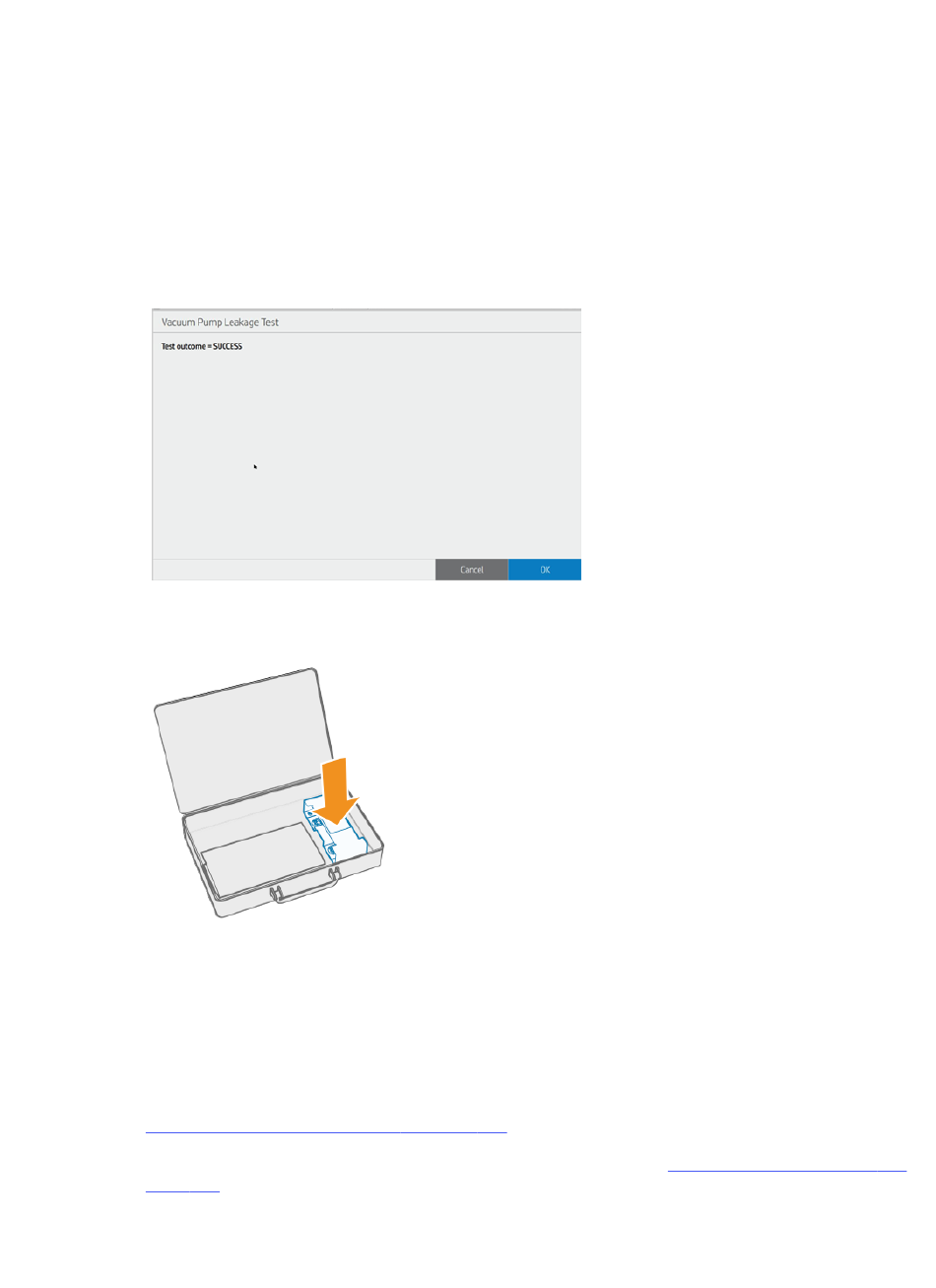

9. Wenn das Ergebnis Testergebnis = ERFOLG ist, tippen Sie auf OK.
10. Nehmen Sie den Vakuumteststecker aus dem Inneren der Aushärtungsstation (Bereich der
Objekteinheit) und bewahren Sie ihn im Werkzeuggehäuse auf.
Strömungstests
Sie können den Systemfluss mit zwei verschiedenen Tests testen: einen an der Objekteinheit und einen
auf der Vollkreis der Aushärtungsstation.
Sie können mit zwei verschiedenen Tests auf Leckagen prüfen: Einen mit der Objekteinheit und den
anderen mit dem vollständigen Kreislauf der Aushärtungsstation.
● So testen Sie die Objekteinheit und den Vollkreis-Vakuumstrom der Aushärtungsstation:
Strömungstest der Objekteinheit auf Seite
● So testen Sie nur den Vollkreis-Unterdruck der Aushärtungsstation:
Seite 334.
258.
Schaltkreis-Strömungstest auf
Strömungstests 333
