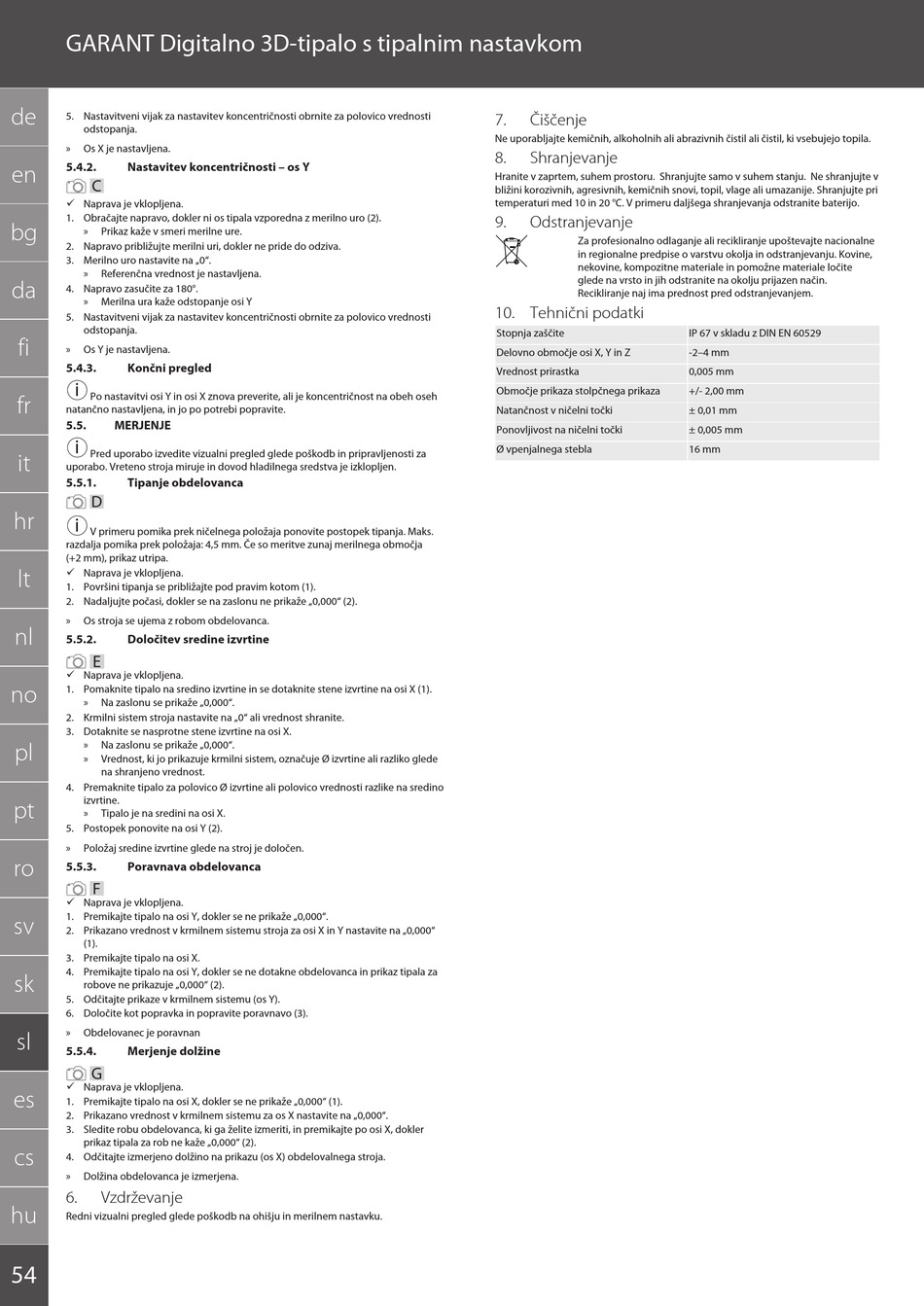

GARANT Digitalno 3D-tipalo s tipalnim nastavkom
de
5. Nastavitveni vijak za nastavitev koncentričnosti obrnite za polovico vrednosti
odstopanja.
» Os X je nastavljena.
5.4.2. Nastavitev koncentričnosti – os Y
en
C
ü Naprava je vklopljena.
1. Obračajte napravo, dokler ni os tipala vzporedna z merilno uro (2).
bg
» Prikaz kaže v smeri merilne ure.
2. Napravo približujte merilni uri, dokler ne pride do odziva.
3. Merilno uro nastavite na „0".
» Referenčna vrednost je nastavljena.
da
4. Napravo zasučite za 180°.
» Merilna ura kaže odstopanje osi Y
5. Nastavitveni vijak za nastavitev koncentričnosti obrnite za polovico vrednosti
odstopanja.
fi
» Os Y je nastavljena.
5.4.3. Končni pregled
i
Po nastavitvi osi Y in osi X znova preverite, ali je koncentričnost na obeh oseh
fr
natančno nastavljena, in jo po potrebi popravite.
5.5. MERJENJE
i
Pred uporabo izvedite vizualni pregled glede poškodb in pripravljenosti za
it
uporabo. Vreteno stroja miruje in dovod hladilnega sredstva je izklopljen.
5.5.1. Tipanje obdelovanca
D
hr
i
V primeru pomika prek ničelnega položaja ponovite postopek tipanja. Maks.
razdalja pomika prek položaja: 4,5 mm. Če so meritve zunaj merilnega območja
(+2 mm), prikaz utripa.
ü Naprava je vklopljena.
lt
1. Površini tipanja se približajte pod pravim kotom (1).
2. Nadaljujte počasi, dokler se na zaslonu ne prikaže „0,000" (2).
» Os stroja se ujema z robom obdelovanca.
nl
5.5.2. Določitev sredine izvrtine
E
ü Naprava je vklopljena.
no 1. Pomaknite tipalo na sredino izvrtine in se dotaknite stene izvrtine na osi X (1).
» Na zaslonu se prikaže „0,000".
2. Krmilni sistem stroja nastavite na „0" ali vrednost shranite.
3. Dotaknite se nasprotne stene izvrtine na osi X.
» Na zaslonu se prikaže „0,000".
pl
» Vrednost, ki jo prikazuje krmilni sistem, označuje Ø izvrtine ali razliko glede
na shranjeno vrednost.
4. Premaknite tipalo za polovico Ø izvrtine ali polovico vrednosti razlike na sredino
izvrtine.
pt
» Tipalo je na sredini na osi X.
5. Postopek ponovite na osi Y (2).
» Položaj sredine izvrtine glede na stroj je določen.
ro
5.5.3. Poravnava obdelovanca
F
ü Naprava je vklopljena.
1. Premikajte tipalo na osi Y, dokler se ne prikaže „0,000".
sv
2. Prikazano vrednost v krmilnem sistemu stroja za osi X in Y nastavite na „0,000"
(1).
3. Premikajte tipalo na osi X.
4. Premikajte tipalo na osi Y, dokler se ne dotakne obdelovanca in prikaz tipala za
sk
robove ne prikazuje „0,000" (2).
5. Odčitajte prikaze v krmilnem sistemu (os Y).
6. Določite kot popravka in popravite poravnavo (3).
» Obdelovanec je poravnan
sl
5.5.4. Merjenje dolžine
G
ü Naprava je vklopljena.
es
1. Premikajte tipalo na osi X, dokler se ne prikaže „0,000" (1).
2. Prikazano vrednost v krmilnem sistemu za os X nastavite na „0,000".
3. Sledite robu obdelovanca, ki ga želite izmeriti, in premikajte po osi X, dokler
prikaz tipala za rob ne kaže „0,000" (2).
cs
4. Odčitajte izmerjeno dolžino na prikazu (os X) obdelovalnega stroja.
» Dolžina obdelovanca je izmerjena.
6. Vzdrževanje
hu
Redni vizualni pregled glede poškodb na ohišju in merilnem nastavku.
54
7. Čiščenje
Ne uporabljajte kemičnih, alkoholnih ali abrazivnih čistil ali čistil, ki vsebujejo topila.
8. Shranjevanje
Hranite v zaprtem, suhem prostoru. Shranjujte samo v suhem stanju. Ne shranjujte v
bližini korozivnih, agresivnih, kemičnih snovi, topil, vlage ali umazanije. Shranjujte pri
temperaturi med 10 in 20 °C. V primeru daljšega shranjevanja odstranite baterijo.
9. Odstranjevanje
Za profesionalno odlaganje ali recikliranje upoštevajte nacionalne
in regionalne predpise o varstvu okolja in odstranjevanju. Kovine,
nekovine, kompozitne materiale in pomožne materiale ločite
glede na vrsto in jih odstranite na okolju prijazen način.
Recikliranje naj ima prednost pred odstranjevanjem.
10. Tehnični podatki
Stopnja zaščite
Delovno območje osi X, Y in Z
Vrednost prirastka
Območje prikaza stolpčnega prikaza
Natančnost v ničelni točki
Ponovljivost na ničelni točki
Ø vpenjalnega stebla
IP 67 v skladu z DIN EN 60529
-2–4 mm
0,005 mm
+/- 2,00 mm
± 0,01 mm
± 0,005 mm
16 mm
