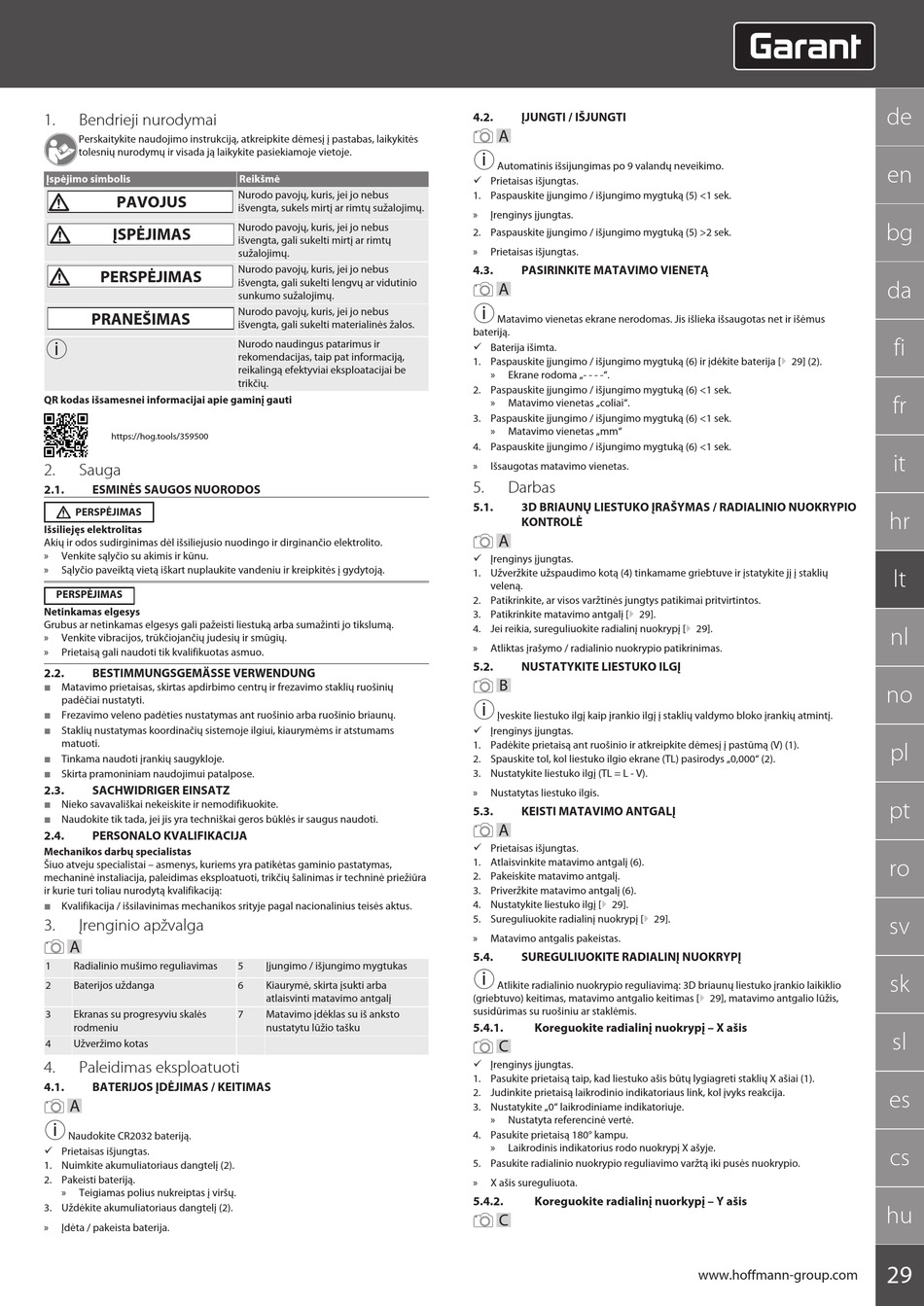

1.
Bendrieji nurodymai
Perskaitykite naudojimo instrukciją, atkreipkite dėmesį į pastabas, laikykitės
tolesnių nurodymų ir visada ją laikykite pasiekiamoje vietoje.
Įspėjimo simbolis
PAVOJUS
ĮSPĖJIMAS
PERSPĖJIMAS
PRANEŠIMAS
i
QR kodas išsamesnei informacijai apie gaminį gauti
https://hog.tools/359500
2.
Sauga
2.1.
ESMINĖS SAUGOS NUORODOS
PERSPĖJIMAS
Išsiliejęs elektrolitas
Akių ir odos sudirginimas dėl išsiliejusio nuodingo ir dirginančio elektrolito.
»
Venkite sąlyčio su akimis ir kūnu.
»
Sąlyčio paveiktą vietą iškart nuplaukite vandeniu ir kreipkitės į gydytoją.
PERSPĖJIMAS
Netinkamas elgesys
Grubus ar netinkamas elgesys gali pažeisti liestuką arba sumažinti jo tikslumą.
»
Venkite vibracijos, trūkčiojančių judesių ir smūgių.
»
Prietaisą gali naudoti tik kvalifikuotas asmuo.
2.2.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Matavimo prietaisas, skirtas apdirbimo centrų ir frezavimo staklių ruošinių
padėčiai nustatyti.
Frezavimo veleno padėties nustatymas ant ruošinio arba ruošinio briaunų.
Staklių nustatymas koordinačių sistemoje ilgiui, kiaurymėms ir atstumams
matuoti.
Tinkama naudoti įrankių saugykloje.
Skirta pramoniniam naudojimui patalpose.
2.3.
SACHWIDRIGER EINSATZ
Nieko savavališkai nekeiskite ir nemodifikuokite.
Naudokite tik tada, jei jis yra techniškai geros būklės ir saugus naudoti.
2.4.
PERSONALO KVALIFIKACIJA
Mechanikos darbų specialistas
Šiuo atveju specialistai – asmenys, kuriems yra patikėtas gaminio pastatymas,
mechaninė instaliacija, paleidimas eksploatuoti, trikčių šalinimas ir techninė priežiūra
ir kurie turi toliau nurodytą kvalifikaciją:
Kvalifikacija / išsilavinimas mechanikos srityje pagal nacionalinius teisės aktus.
3.
Įrenginio apžvalga
A
1
Radialinio mušimo reguliavimas
2
Baterijos uždanga
3
Ekranas su progresyviu skalės
rodmeniu
4
Užveržimo kotas
4.
Paleidimas eksploatuoti
4.1.
BATERIJOS ĮDĖJIMAS / KEITIMAS
A
i
Naudokite CR2032 bateriją.
ü Prietaisas išjungtas.
1. Nuimkite akumuliatoriaus dangtelį (2).
2. Pakeisti bateriją.
»
Teigiamas polius nukreiptas į viršų.
3. Uždėkite akumuliatoriaus dangtelį (2).
»
Įdėta / pakeista baterija.
Reikšmė
Nurodo pavojų, kuris, jei jo nebus
išvengta, sukels mirtį ar rimtų sužalojimų.
Nurodo pavojų, kuris, jei jo nebus
išvengta, gali sukelti mirtį ar rimtų
sužalojimų.
Nurodo pavojų, kuris, jei jo nebus
išvengta, gali sukelti lengvų ar vidutinio
sunkumo sužalojimų.
Nurodo pavojų, kuris, jei jo nebus
išvengta, gali sukelti materialinės žalos.
Nurodo naudingus patarimus ir
rekomendacijas, taip pat informaciją,
reikalingą efektyviai eksploatacijai be
trikčių.
5
Įjungimo / išjungimo mygtukas
6
Kiaurymė, skirta įsukti arba
atlaisvinti matavimo antgalį
7
Matavimo įdėklas su iš anksto
nustatytu lūžio tašku
4.2.
ĮJUNGTI / IŠJUNGTI
A
i
Automatinis išsijungimas po 9 valandų neveikimo.
ü Prietaisas išjungtas.
1. Paspauskite įjungimo / išjungimo mygtuką (5) <1 sek.
»
Įrenginys įjungtas.
2. Paspauskite įjungimo / išjungimo mygtuką (5) >2 sek.
»
Prietaisas išjungtas.
4.3.
PASIRINKITE MATAVIMO VIENETĄ
A
i
Matavimo vienetas ekrane nerodomas. Jis išlieka išsaugotas net ir išėmus
bateriją.
ü Baterija išimta.
1. Paspauskite įjungimo / išjungimo mygtuką (6) ir įdėkite baterija [} 29] (2).
»
Ekrane rodoma „- - - -".
2. Paspauskite įjungimo / išjungimo mygtuką (6) <1 sek.
»
Matavimo vienetas „coliai".
3. Paspauskite įjungimo / išjungimo mygtuką (6) <1 sek.
»
Matavimo vienetas „mm"
4. Paspauskite įjungimo / išjungimo mygtuką (6) <1 sek.
»
Išsaugotas matavimo vienetas.
5.
Darbas
5.1.
3D BRIAUNŲ LIESTUKO ĮRAŠYMAS / RADIALINIO NUOKRYPIO
KONTROLĖ
A
ü Įrenginys įjungtas.
1. Užveržkite užspaudimo kotą (4) tinkamame griebtuve ir įstatykite jį į staklių
veleną.
2. Patikrinkite, ar visos varžtinės jungtys patikimai pritvirtintos.
3. Patikrinkite matavimo antgalį [} 29].
4. Jei reikia, sureguliuokite radialinį nuokrypį [} 29].
»
Atliktas įrašymo / radialinio nuokrypio patikrinimas.
5.2.
NUSTATYKITE LIESTUKO ILGĮ
B
i
Įveskite liestuko ilgį kaip įrankio ilgį į staklių valdymo bloko įrankių atmintį.
ü Įrenginys įjungtas.
1. Padėkite prietaisą ant ruošinio ir atkreipkite dėmesį į pastūmą (V) (1).
2. Spauskite tol, kol liestuko ilgio ekrane (TL) pasirodys „0,000" (2).
3. Nustatykite liestuko ilgį (TL = L - V).
»
Nustatytas liestuko ilgis.
5.3.
KEISTI MATAVIMO ANTGALĮ
A
ü Prietaisas išjungtas.
1. Atlaisvinkite matavimo antgalį (6).
2. Pakeiskite matavimo antgalį.
3. Priveržkite matavimo antgalį (6).
4. Nustatykite liestuko ilgį [} 29].
5. Sureguliuokite radialinį nuokrypį [} 29].
»
Matavimo antgalis pakeistas.
5.4.
SUREGULIUOKITE RADIALINĮ NUOKRYPĮ
i
Atlikite radialinio nuokrypio reguliavimą: 3D briaunų liestuko įrankio laikiklio
(griebtuvo) keitimas, matavimo antgalio keitimas [} 29], matavimo antgalio lūžis,
susidūrimas su ruošiniu ar staklėmis.
5.4.1.
Koreguokite radialinį nuokrypį – X ašis
C
ü Įrenginys įjungtas.
1. Pasukite prietaisą taip, kad liestuko ašis būtų lygiagreti staklių X ašiai (1).
2. Judinkite prietaisą laikrodinio indikatoriaus link, kol įvyks reakcija.
3. Nustatykite „0" laikrodiniame indikatoriuje.
»
Nustatyta referencinė vertė.
4. Pasukite prietaisą 180° kampu.
»
Laikrodinis indikatorius rodo nuokrypį X ašyje.
5. Pasukite radialinio nuokrypio reguliavimo varžtą iki pusės nuokrypio.
»
X ašis sureguliuota.
5.4.2.
Koreguokite radialinį nuorkypį – Y ašis
C
