9
Stecker- und Anschlussbelegungen
Einführung
DMX-Anschlüsse
Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐
volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird.
Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light" ist Vorsicht angesagt:
Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein
zerstörter DMX-Controller, ein Kurzschluss oder „nur" eine nicht funktionierende Lightshow
sein!

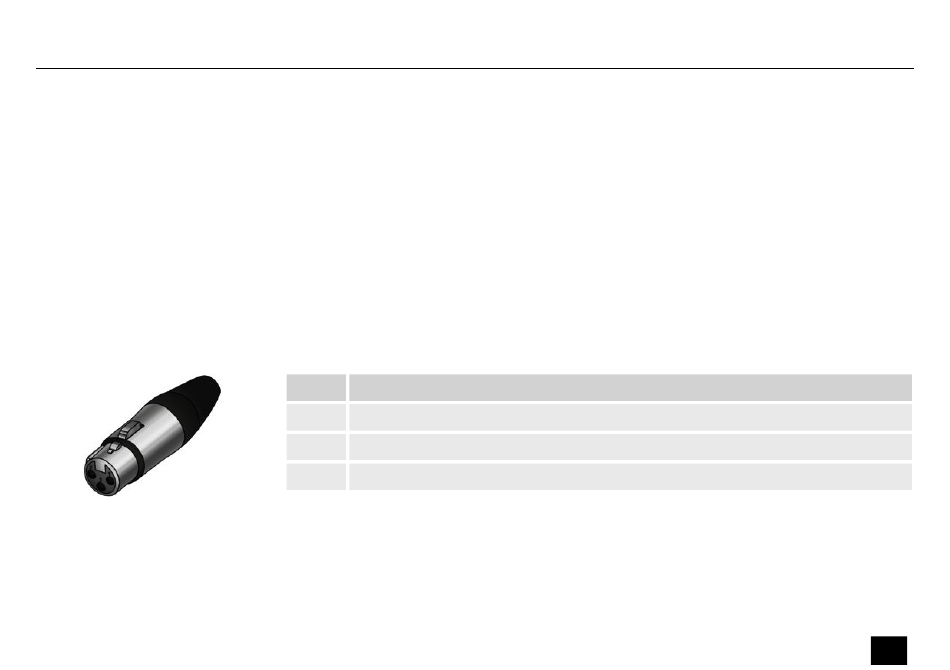

Eine 3-polige XLR-Buchse dient als DMX-Ausgang, ein 3-poliger XLR-Stecker dient als DMX-Ein‐
gang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu pas‐
senden Kupplung.
Pin
Belegung
1
Masse (Abschirmung)
2
Signal invertiert (DMX–, „Cold")
3
Signal (DMX+, „Hot")
Stecker- und Anschlussbelegungen
bat.PAR V2 RGBWW
LED-Scheinwerfer
59
