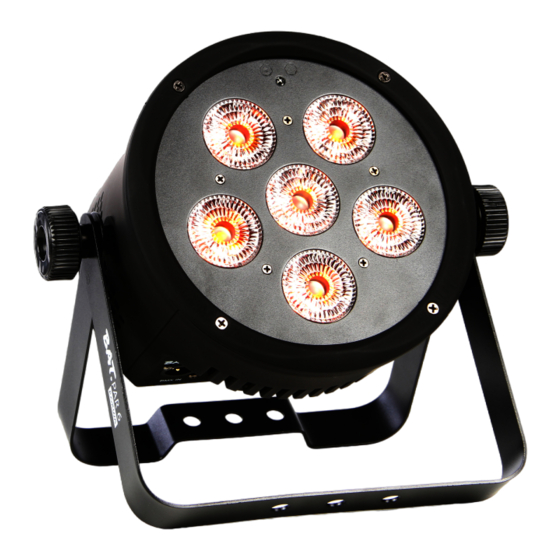

BAT.PAR 6 RGBWA
BAT.PAR 6 RGBUV
LED-scheinwerfer

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann Varytec BAT.PAR 6 RGBWA

Inhaltszusammenfassung für thomann Varytec BAT.PAR 6 RGBWA

  • Seite 1 BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...
  • Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 11.02.2022, ID: 385435, 385475 (V4)

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................6 1.1 Weitere Informationen........................7 1.2 Darstellungsmittel..........................8 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................11 Leistungsmerkmale..........................16 Installation..............................17 4.1 Umgang mit Lithium-Batterien....................23 Inbetriebnahme............................25 Anschlüsse und Bedienelemente....................27 Bedienung..............................33 7.1 Gerät starten............................33 7.2 Bedienung am Gerät........................
  • Seite 4 Inhaltsverzeichnis 7.5 Funktionen im 1-Kanal-DMX-Modus..................40 7.6 Funktionen im 4-Kanal-DMX-Modus..................40 7.7 Funktionen im 5-Kanal-DMX-Modus..................41 7.8 Funktionen im 6-Kanal-DMX-Modus..................43 7.9 Funktionen im 7-Kanal-DMX-Modus..................44 7.10 Funktionen im 8-Kanal-DMX-Modus..................47 Technische Daten............................ 50 Stecker- und Anschlussbelegungen....................53 Fehlerbehebung............................54 Reinigung..............................
  • Seite 5 BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...

  • Seite 6: Allgemeine Hinweise

    Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...

  • Seite 7: Weitere Informationen

    Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.

  • Seite 8: Darstellungsmittel

    Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden.

  • Seite 9: Bedeutung

    Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
  • Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...

  • Seite 11: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
  • Seite 12 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen.
  • Seite 13 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung von Lithium-Batterien Lithium-Batterien können bei Kurzschluss, Überhitzung oder mechanischer Beschädigung schwere Verletzungen hervorrufen. Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt.
  • Seite 14 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern.
  • Seite 15 Sicherheitshinweise HINWEIS! Mögliche Beschädigung von Lithium-Ionen-Akkus durch falsche Lagerung Lithium-Ionen-Akkus können durch Tiefentladung dauerhaft beschädigt werden oder einen Teil ihrer Kapazität verlieren. Laden Sie die Akkus vor längeren Pausen bis auf etwa 50 % ihrer Kapazität auf und schalten Sie das Gerät anschließend aus. Lagern Sie das Gerät bei Zimmertemperatur oder kühler in möglichst trockener Umgebung.

  • Seite 16: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: Modell BAT.PAR 6 RGBWA: sechs RGBWA-LEDs (rot, grün, blau, weiß, bernstein, je 8 W) Modell BAT.PAR 6 RGBUV: sechs RGBUV-LEDs (rot, grün, blau, UV, je 8 W) Betrieb im Stand-Alone-, im Master/Slave- oder im DMX-Modus Ansteuerung über DMX (vier verschiedene Modi, Tasten und Display am Gerät sowie die mitgelieferte Infrarot-Fernbedienung (Artnr.

  • Seite 17: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.

  • Seite 18: Überhitzungsgefahr

    Installation HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 1,5 m sein. Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐...
  • Seite 19 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen.
  • Seite 20 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...

  • Seite 21: Batterien In Die Fernbedienung Einlegen

    Installation Batterien in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterien ein. Achten Sie dabei auf die korrekte Polung wie auf der Rückseite der Fernbedienung angezeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet.
  • Seite 22 Installation HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. HINWEIS! Brandgefahr durch falsche Polarität Falsch eingesetzte Batterien oder Akkus können zur Zerstörung des Geräts und der Batterien oder Akkus führen.

  • Seite 23: Umgang Mit Lithium-Batterien

    Installation 4.1 Umgang mit Lithium-Batterien WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung von Lithium- Batterien Lithium-Batterien können bei Kurzschluss, Überhitzung oder mechanischer Beschädigung schwere Verletzungen hervorrufen. Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt. Bei sach- und fachgerechtem Umgang mit Lithium-Batterien besteht keine Gefahr. Lagern Sie Lithium-Batterien kühl und trocken, am besten in der Originalverpackung.
  • Seite 24 Installation Versuchen Sie nie, Lithium-Batterien aufzuladen, die dafür nicht vorgesehen sind. Zum Auf‐ laden dürfen nur dafür geeignete Ladegeräte benutzt werden. Nehmen Sie Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie gebrauchte Lithium-Batterien vor Kurzschluss, beispielsweise durch Abkleben der Pole mit Klebeband. Brennende Lithium-Batterien dürfen nur mit Pulverlöschern bzw.

  • Seite 25: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...
  • Seite 26 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...

  • Seite 27: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö MENU UP DOWN ENTER 20 40 60 80 120 BATTERY INDICATOR POWER SWITCH DMX IN DMX OUT % & & BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...
  • Seite 28 Anschlüsse und Bedienelemente 1 Display und Funktionstasten [MENU] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. [UP], [DOWN] Wechselt zwischen den Menüpunkten einer Menüebene, erhöht bzw. verringert den angezeigten Wert um eins. [ENTER] Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert. 2 Feststellschraube für den Bügel 3 Bügel zum Aufhängen oder Aufstellen 4 [POWER]...
  • Seite 29 Anschlüsse und Bedienelemente 7 [BATTERY INDICATOR] Anzeige der verbleibenden Batteriekapazität. Wenn alle LEDs leuchten, ist die Batterie voll aufgeladen. Wenn nur die rote LED leuchtet, sollte das Gerät so bald wie möglich zum Aufladen wieder an das Stromnetz angeschlossen werden. 8 [DMX IN] DMX-Eingang 9 [DMX OUT]...
  • Seite 30 Anschlüsse und Bedienelemente Infrarot-Fernbedienung (Artnr. 405611) Da die Universal-Fernbedienung für mehrere Gerätetypen verwendbar ist, sind unter Umständen einige Tasten nicht belegt und daher ohne Funktion. ö SLAVE AUTO AUTO SPEED & SOUND SOUND STROBE DOWN BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...
  • Seite 31 Anschlüsse und Bedienelemente Schaltet das Gerät ein bzw. aus. 2 [DMX] Wechselt zwischen DMX- und Stand-Alone-Modus. 3 [SLAVE] Wechselt zwischen Master- und Slave-Modus. 4 [AUTO 1], [AUTO 2] Aktiviert Automatik-Modus 1 bzw. 2. [SPEED] Aktiviert den Einstellmodus für die Programmgeschwindigkeit. Legen Sie die Geschwindigkeit mit [UP] und [DOWN] fest.
  • Seite 32 Anschlüsse und Bedienelemente [DOWN] Wechselt zwischen einzelnen Programmen. Verringert den eingestellten Wert. 7 [STROBE] Aktiviert den Strobe-Effekt. 8 [0 … 9] Zifferntasten für die direkte Eingabe von Werten. 9 Tasten um Auswählen einer Farbe Benutzen Sie [W] für weißes Licht, [R], [G] oder [B] für die Grundfarben Rot, Grün und Blau.

  • Seite 33: Bedienung

    Bedienung Bedienung 7.1 Gerät starten Schalten Sie das Gerät mit dem Hauptschalter ein. Auf der Anzeige erscheint die aktuelle Betriebsart. 7.2 Bedienung am Gerät Warten Sie nach dem Bestätigen der letzten Änderung der Einstellungen ca. 15 Sekunden bis das Display dunkelschaltet. Dann sind die Einstellungen gespeichert. DMX-Adresse Drücken Sie [MENU], [UP] oder [DOWN] so oft, bis das Display „Addr“...

  • Seite 34: Musiksteuerung

    Bedienung Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt. Musiksteuerung Drücken Sie [MENU], [UP] oder [DOWN] so oft, bis das Display „Soun“ anzeigt. Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] und [DOWN] den gewünschten Modus „Sou1“ oder „Sou2“ aus. Bestätigen Sie mit [ENTER].

  • Seite 35: Geräteinfo

    Bedienung Passen Sie die Einstellung wie gewünscht in einem Bereich von 0 … 255 (0 % bis 100 %) an und bestätigen Sie jeweils mit [ENTER], um zur nächsten Farbe im Menü zu wechseln. Konstantfarbe Drücken Sie [MENU], [UP] oder [DOWN] so oft, bis das Display „Colo“ anzeigt. Bestätigen Sie mit [ENTER].
  • Seite 36 Bedienung oder Wählen Sie mit [UP] und [DOWN] die Option „uer“ . Bestätigen Sie mit [ENTER]. Auf dem Display wird die aktuell installierte Software-Version angezeigt. Betriebsart Slave Drücken Sie [MENU], [UP] oder [DOWN] so oft, bis das Display „SLav“ anzeigt. Bestätigen Sie mit [ENTER].

  • Seite 37: Bedienung Per Ir-Fernbedienung

    Bedienung DMX-Modus, BAT.PAR 6 RGBUV Drücken Sie [MENU], [UP] oder [DOWN] so oft, bis das Display „Chnd“ anzeigt. Bestätigen Sie (Artnr. 385457) mit [ENTER]. Mit [UP] bzw. [DOWN] können Sie jetzt einen der folgenden DMX-Modi auswählen: „1Ch“ (ein Kanal) „4Ch“ (vier Kanäle) „6Ch“...

  • Seite 38: Menüübersicht

    Bedienung 7.4 Menüübersicht BAT.PAR 6 RGBWA (Artnr. 385435) Addr SoUn Stat CoLo Info rEno SLAv Chnd AUto SoU1 r000 tenP A001 CoL1 AUt1 G000 SoU2 AUt2 A512 CoL51 b000 U000 SP 1 A000 SP 9 SP00 BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...
  • Seite 39 Bedienung BAT.PAR 6 RGBUV (Artnr. 385457) SoUn Addr Stat CoLo Info rEno SLAv Chnd AUto r000 A001 SoU1 CoL1 tenP AUt1 SoU2 G000 AUt2 A512 CoL51 b000 U000 SP 1 SP00 SP 9 BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...

  • Seite 40: Funktionen Im 1-Kanal-Dmx-Modus

    Bedienung 7.5 Funktionen im 1-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Auswahl Farb-Macros 1 … 51 7.6 Funktionen im 4-Kanal-DMX-Modus BAT.PAR 6 RGBUV (Artnr. 385457) Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...

  • Seite 41: Funktionen Im 5-Kanal-Dmx-Modus

    Bedienung Kanal Wert Funktion 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität UV-Licht (0 % bis 100 %) 7.7 Funktionen im 5-Kanal-DMX-Modus BAT.PAR 6 RGBWA (Artnr. 385435) Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255...
  • Seite 42 Bedienung Kanal Wert Funktion 0…255 Intensität Weiß (0 % bis 100 %) 0…255 Intensität Bernstein (0 % bis 100 %) BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...

  • Seite 43: Funktionen Im 6-Kanal-Dmx-Modus

    Bedienung 7.8 Funktionen im 6-Kanal-DMX-Modus BAT.PAR 6 RGBUV (Artnr. 385457) Kanal Wert Funktion 0…255 Master-Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität UV-Licht (0 % bis 100 %) 0…255...

  • Seite 44: Funktionen Im 7-Kanal-Dmx-Modus

    Bedienung 7.9 Funktionen im 7-Kanal-DMX-Modus BAT.PAR 6 RGBWA (Artnr. 385435) Kanal Wert Funktion 0…255 Master-Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß...
  • Seite 45 Bedienung BAT.PAR 6 RGBUV (Artnr. 385457) Kanal Wert Funktion 0…255 Master-Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität UV-Licht (0 % bis 100 %) 0…15...
  • Seite 46 Bedienung Kanal Wert Funktion 96…111 Programm 6 112…127 Programm 7 128…143 Programm 8 144…159 Programm 9 160…175 Programm 10 176…191 Programm 11 192…207 Programm 12 208…223 Programm 13 224…239 Sound-Modus 1 240…255 Sound-Modus 2 0…255 Stroboskop-Effekt (0 % bis 100 %), wenn Kanal 6 = 0…15 BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...

  • Seite 47: Funktionen Im 8-Kanal-Dmx-Modus

    Bedienung Kanal Wert Funktion Programmablaufgeschwindigkeit, wenn Kanal 6 = 16…223 Mikrofonempfindlichkeit, wenn Kanal 6 = 224…255 7.10 Funktionen im 8-Kanal-DMX-Modus BAT.PAR 6 RGBWA (Artnr. 385435) Kanal Wert Funktion 0…255 Master-Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255...
  • Seite 48 Bedienung Kanal Wert Funktion 0…255 Intensität Bernstein (0 % bis 100 %) 0…15 keine Funktion 16…31 Programm 1 32…47 Programm 2 48…63 Programm 3 64…79 Programm 4 80…95 Programm 5 96…111 Programm 6 112…127 Programm 7 128…143 Programm 8 144…159 Programm 9 160…175 Programm 10...
  • Seite 49 Bedienung Kanal Wert Funktion 192…207 Programm 12 208…223 Programm 13 224…239 Sound-Modus 1 240…255 Sound-Modus 2 0…255 Stroboskop-Effekt (0 % bis 100 %), wenn Kanal 6 = 0…15 Programmablaufgeschwindigkeit, wenn Kanal 6 = 16…223 Mikrofonempfindlichkeit, wenn Kanal 6 = 224…255 BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...

  • Seite 50: Technische Daten

    Technische Daten Technische Daten BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV (Artnr. 385435) (Artnr. 385475) Lichtquelle 6 × RGBWA, je 8 W 6 × RGBUV, je 8 W Optische Abstrahlwinkel 25 ° Eigenschaften Ansteuerung DMX, Infrarot-Fernbedienung, Tasten und Display Anzahl der DMX-Kanäle 1, 5, 7 oder 8 1, 4, 6 oder 7 Eingangsan‐...
  • Seite 51 Technische Daten BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV (Artnr. 385435) (Artnr. 385475) Spannungsversorgung Steckernetzteil, 100 - 240 V 50/60 Hz Betriebsspannung 15 V / 5 A, Plus am Innenleiter Batterie/Akku Art der Batterie Austauschbarer Lithium-Ionen-Akkupack (Artnr. 385488) Spannung 10,8 V Kapazität 1500 mAh Betriebszeit...
  • Seite 52 Technische Daten BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV (Artnr. 385435) (Artnr. 385475) Umgebungsbe‐ Temperaturbereich 0 °C…40 °C dingungen relative Luftfeuchte 20 %…80 % (nicht kondensierend) Weitere Informationen Bauform Flat PAR LED-Typ x-in-1 Bodengehäuse Lüfterlos nein Fernbedienung inklusive Kabelloses DMX nein Gehäusefarbe schwarz BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV...

  • Seite 53: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 54: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...
  • Seite 55 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung und die Sicherung. Licht Keine Reaktion auf den DMX-Con‐ 1. Überprüfen Sie die DMX-Anschlüsse und -Kabel auf troller korrekte Verbindung. 2. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. 3.
  • Seite 56 Fehlerbehebung Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...

  • Seite 57: Reinigung

    Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr.

  • Seite 58: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 59 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
  • Seite 60 Notizen BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...
  • Seite 61 Notizen BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...
  • Seite 62 Notizen BAT.PAR 6 RGBWA BAT.PAR 6 RGBUV LED-scheinwerfer...
