- Seite 1 PAR 56 PAR 64 LED-PAR bedienungsanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 20.11.2012...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................13 Installation..............................14 Inbetriebnahme............................17 Anschlüsse und Bedienelemente....................20 Bedienung..............................22 7.1 Gerät starten............................22 7.2 Sound-to-Light..........................22 7.3 RGB-Farbmischung.......................... 23 7.4 Manueller Modus..........................24 7.5 DMX-Modus............................25 Technische Daten............................ 27 Fehlerbehebung............................30 PAR 56 PAR 64... - Seite 4 Inhaltsverzeichnis Reinigung..............................32 Umweltschutz............................33 LED-PAR...
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signal‐ wort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signal‐ wort weist auf eine möglicherweise gefähr‐ liche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Span‐ nung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. PAR 56 PAR 64...
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 9 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 10 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle.
- Seite 11 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 12 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 13: Leistungsmerkmale

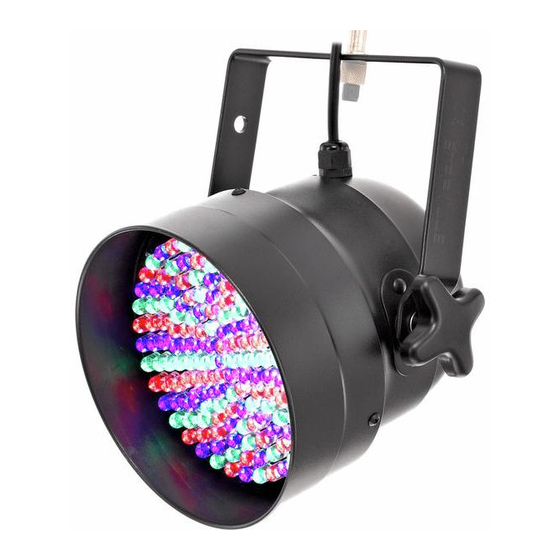

Leistungsmerkmale Leistungsmerkmale Der LED-PAR eignet sich besonders für professionelle Beleuchtungsaufgaben, zum Beispiel bei Veranstaltungen, auf Rockbühnen, im Theater- und im Musicalbereich oder bei TV-Produk‐ tionen. Er zeichnet sich durch eine geringe Leistungsaufnahme und eine hohe Lebensdauer aus. Besondere Eigenschaften des Geräts: LEDs in drei Grundfarben (RGB) Ansteuerung über DMX sowie über DIP-Schalter am Gerät vorprogrammierte automatische Shows... -
Seite 14: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 15 Installation HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 0,5 m sein. Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐...
- Seite 16 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. DMX-Anschlüsse Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang.
-
Seite 17: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. PAR 56 PAR 64... - Seite 18 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 19 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
-
Seite 20: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite LED-PAR... - Seite 21 Anschlüsse und Bedienelemente 1 Netzkabel. 2 Bügel zum Aufhängen oder Aufstellen. 3 Feststellschraube für den Bügel. 4 DMX IN DMX-Eingang. 5 DMX OUT DMX-Ausgang. 6 SPEED Zur manuellen Einstellung der Geschwindigkeit. 7 DIP-Schalter, mit dem je nach Betriebsart unterschiedliche Funktionen eingestellt werden können. PAR 56 PAR 64...
-
Seite 22: Bedienung
Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden ist es betriebsbereit. 7.2 Sound-to-Light Setzen Sie den DIP-Schalter 12 auf „ON“ (= Ein, obere Schalterstellung). Das Gerät wird nun vom Takt der Musik gesteuert. -
Seite 23: Rgb-Farbmischung
Bedienung 7.3 RGB-Farbmischung Setzen Sie die DIP-Schalter 11 und 12 auf „ON“, um das Gerät in den Mischfarbenmodus zu schalten. Sie können die Zeit zwischen den einzelnen Farbübergängen mit den DIP-Schaltern gem. folgender Tabelle einstellen. 1-9 OFF Zeit 2.5 s 7.5 s 10 s 15 s... -
Seite 24: Manueller Modus
Bedienung 7.4 Manueller Modus Setzen Sie die DIP-Schalter 10, 11 und 12 auf „ON“, um das Gerät in den manuellen Modus zu versetzen. Dann können Sie die Helligkeit der einzelnen Farben gemäß der folgenden Tabelle einstellen: DIP 1, 2 AUS/AUS AUS/EIN EIN/AUS EIN/EIN... -
Seite 25: Dmx-Modus
Bedienung 7.5 DMX-Modus Setzen Sie die DIP-Schalter 10, 11 und 12 auf „OFF“ (= Aus, untere Schalterstellung), um das Gerät in den DMX-Modus zu versetzen. Es lässt sich nun mit jedem DMX-Controller steuern. Mit den DIP-Schaltern 1-9 wählen Sie die DMX-Kanäle im Bereich von 1 - 507 aus. Dabei steht DIP-Schalter 1 für Kanal 1, Schalter 9 steht für Kanal 256. - Seite 26 Bedienung 0-15 = AUS 0-15 = AUS 0-15 = AUS 64-95 = Auf‐ blenden 16-255 = EIN 16-255 = EIN 16-255 = EIN 0-15 = AUS 0-15 = AUS 0-15 = AUS 69-127 = Auf-/ Abblenden 16-255 = EIN 16-255 = EIN 16-255 = EIN 128-159 = Auto- 160-191 = 3...
-
Seite 27: Technische Daten
Technische Daten Technische Daten Artnr. 115012/115025 Stairville LED PAR 56 10 mm RGB black/silver LEDs 151 × High-Power Anzahl der DMX-Kanäle Energieversorgung 230 V (AC), 50 Hz Leistungsaufnahme 15 W Abmessungen (B × T × H) 210 mm × 300 mm × 210 mm Gewicht 1,2 kg PAR 56 PAR 64... - Seite 28 Technische Daten Artnr. 215918/215926 Stairville LED PAR 64 10 mm RGB Floor black/silver LEDs 183 × High-Power Anzahl der DMX-Kanäle Energieversorgung 230 V (AC), 50 Hz Leistungsaufnahme 17 W Abmessungen (B × T × H) 230 mm × 400 mm × 230 mm Gewicht 1,7 kg LED-PAR...
- Seite 29 Technische Daten 115048/115050 Stairville LED PAR 64 10 mm RGB black/silver LEDs 183 × High-Power Anzahl der DMX-Kanäle Energieversorgung 230 V (AC), 50 Hz Leistungsaufnahme 17 W Abmessungen (B × T × H) 230 mm × 400 mm × 230 mm Gewicht 1,6 kg PAR 56 PAR 64...
-
Seite 30: Fehlerbehebung
Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED-PAR... - Seite 31 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. PAR 56 PAR 64...
-
Seite 32: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und normalem Glasreiniger. -
Seite 33: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 34 Notizen LED-PAR...
- Seite 36 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
