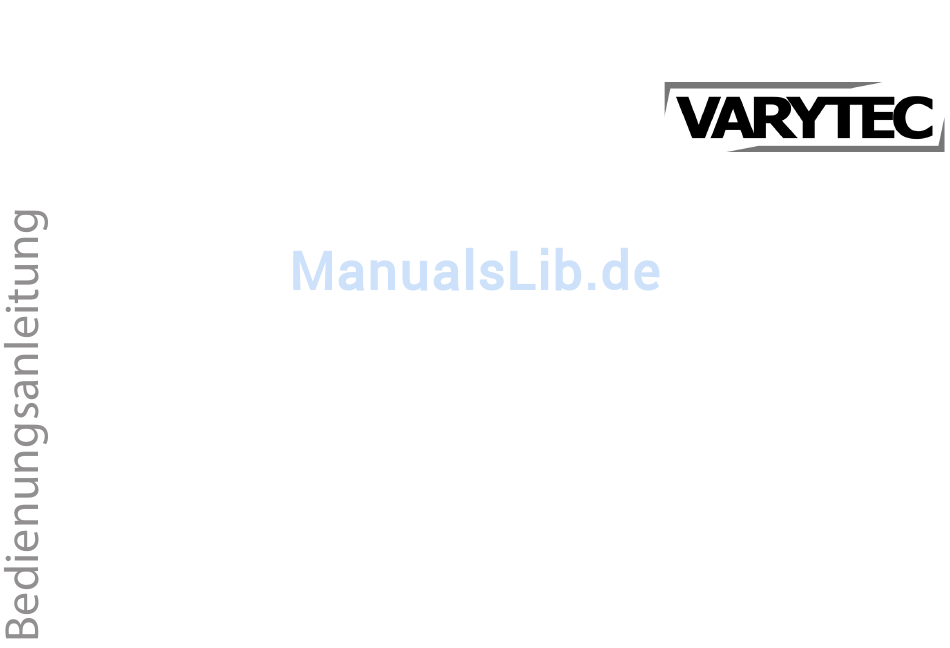

- Seite 1 BAT.BALL 6in1 RGBWAP LED-effect...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 17.10.2017, ID: 385482...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................6 1.1 Weitere Informationen........................7 1.2 Darstellungsmittel..........................8 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................11 Leistungsmerkmale..........................15 Installation und Inbetriebnahme....................16 Anschlüsse und Bedienelemente....................22 Bedienung..............................25 6.1 Gerät starten............................25 6.2 Hauptmenü............................25 6.3 Menüübersicht..........................27 6.4 Funktionen im 5-Kanal-DMX-Modus.................. - Seite 4 Inhaltsverzeichnis Fehlerbehebung............................31 Reinigung..............................34 Umweltschutz............................35 BAT.BALL 6in1 RGBWAP LED-effect...
- Seite 5 BAT.BALL 6in1 RGBWAP LED-effect...
-
Seite 6: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. -
Seite 7: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 8: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert. - Seite 9 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. BAT.BALL 6in1 RGBWAP LED-effect...
-
Seite 11: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen- dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie- nungsanleitung beschrieben. - Seite 12 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent- sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 13 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle.
- Seite 14 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra- tionen. HINWEIS! Externe Stromversorgung Das Gerät wird von einem Steckernetzteil mit Strom versorgt. Bevor Sie das Ste- ckernetzteil anschließen, überprüfen Sie, ob die Spannungsangabe darauf mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist.
-
Seite 15: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der LED-Effekt eignet sich für nahezu alle Anwendungsbereiche, zum Beispiel in Clubs, Bars, kleinen Bühnen und Theatern. Er zeichnet sich durch kompakte Abmessungen, solide Kon- struktion auch für den Einsatz „on tour“ und enorme Leistung aus. Besondere Eigenschaften des Geräts: 6 ×... -
Seite 16: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 17 Installation und Inbetriebnahme Decken- oder Wandmontage Das Gerät ist für die Decken- oder Wandmontage konzipiert und verfügt zu diesem Zweck über zwei Montagelaschen auf der Unterseite. BAT.BALL 6in1 RGBWAP LED-effect...
- Seite 18 Installation und Inbetriebnahme A Montagelaschen zur Decken- oder Wandbefestigung des Geräts. B Belüftungsöffnungen WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei- spiel ein Fangseil oder eine Sicherungskette.
- Seite 19 Installation und Inbetriebnahme HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Befestigen Sie das Gerät mit den für die Anwendung geeigneten Befestigungsmaterialien an der Decke oder an einer Wand.
- Seite 20 Installation und Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Eine so gebildete Kette kann aus maximal 30 DMX-Geräten bestehen.
- Seite 21 Installation und Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn- chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
-
Seite 22: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente BAT.BALL 6in1 RGBWAP LED-effect... - Seite 23 Anschlüsse und Bedienelemente 1 Transparente Halbkugel. 2 [BATTERY INDICATOR] Ladezustandsanzeige für optionalen Akku (nicht mitgeliefert). 3 Display und Steuerungstasten: [MENU]: Aktiviert das Hauptmenü bzw. ein Untermenü. [UP]: Taste zum Erhöhen des angezeigten Werts um eins. [DOWN]: Taste zum Verringern des angezeigten Werts um eins. [ENTER]: Bestätigt einen ausgewählten Wert.
- Seite 24 Anschlüsse und Bedienelemente 6 [DMX OUT] DMX-Ausgang. 7 [DMX IN] DMX-Eingang. 8 Aufnahmeschacht für einen optionalen Akku (nicht mitgeliefert). BAT.BALL 6in1 RGBWAP LED-effect...
-
Seite 25: Bedienung
Bedienung Bedienung 6.1 Gerät starten Verbinden Sie das Kabel des mitgelieferten Netzadapters mit der [POWER]-Buchse am Gerät. Stecken Sie den Netzadapter in eine Steckdose. Bei Verwendung eines optionalen Akkus wird dieser jetzt geladen. Leuchtet kein Segment der Ladezustandsanzeige, ist der Akku erschöpft und muss geladen werden. - Seite 26 Bedienung DMX-Adresse Drücken Sie [MENU] so oft, bis das Display „A001“ anzeigt. Drücken Sie [ENTER]. Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) einstellen. Wählen Sie mit [UP] oder [DOWN]einen Wert zwischen 1 und 512 (Anzeige „A001“ … „A512“ ). Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Auswahl zu bestätigen, und anschließend [MENU], um wieder in das übergeordnete Menü...
-
Seite 27: Menüübersicht
Bedienung Musiksteuerung Drücken Sie [MENU] so oft, bis das Display „S1_1“ anzeigt. Wählen Sie mit [UP] oder [DOWN] einen Wert für die Mikrofonempfindlichkeit zwischen 1 und 9 (Anzeige „SX_1“ … „SX_9“ ) aus. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Auswahl zu bestätigen, und anschließend [MENU], um wieder in das übergeordnete Menü... -
Seite 28: Funktionen Im 5-Kanal-Dmx-Modus
Bedienung 6.4 Funktionen im 5-Kanal-DMX-Modus Kanal Wert Funktion 0…9 Keine Funktion 10…255 Stroboskop-Frequenz langsam bis schnell 0…255 Intensität rot und bernsteinfarben (0 % bis 100 %) 0…255 Intensität grün und pink (0 % bis 100 %) 0…255 Intensität blau und weiß (0 % bis 100 %) 0…127 Motorposition 128…255... -
Seite 29: Technische Daten
Technische Daten Technische Daten LEDs 6 × RGBWAP-LEDs, je 3 W Anzahl der DMX-Kanäle Spannungsversorgung Netzadapter (15 V , min. 2 A) Spannungsversorgung 100 - 240 V 50/60 Hz Netzadapter Leistungsaufnahme 20 W max. Gehäusefarbe Schwarz Schutzklasse IP20 Abmessungen (B × H × T) 182 ×... -
Seite 30: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert- volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... - Seite 31 Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: BAT.BALL 6in1 RGBWAP LED-effect...
- Seite 32 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung. Licht Trotz einwandfreier Stromversor- Prüfen Sie, ob sich das Gerät im DMX-Modus oder in der gung scheinbar keine Funktion Betriebsart „Slave“ befindet. Wenn ja, überprüfen Sie das Gerät in einer anderen Betriebsart. Keine Reaktion auf den DMX-Con- 1.
- Seite 33 Fehlerbehebung Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. BAT.BALL 6in1 RGBWAP LED-effect...
-
Seite 34: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm- lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 35: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa- ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie- derverwertung zugeführt werden. - Seite 36 Notizen BAT.BALL 6in1 RGBWAP LED-effect...
- Seite 37 Notizen BAT.BALL 6in1 RGBWAP LED-effect...
- Seite 38 Notizen BAT.BALL 6in1 RGBWAP LED-effect...
- Seite 40 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
