Inhaltszusammenfassung für thomann VARYTEC BAT.DERBY

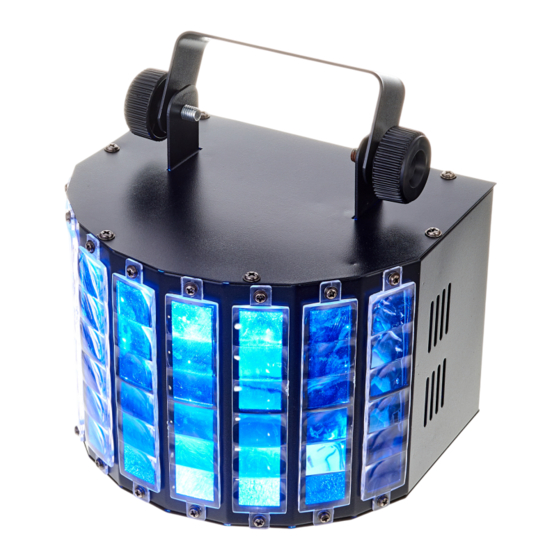

- Seite 1 BAT.DERBY LED-effekt...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 18.12.2018, ID: 385486...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................11 Leistungsmerkmale..........................19 Installation..............................21 4.1 Umgang mit Lithium-Batterien....................26 Inbetriebnahme............................28 Anschlüsse und Bedienelemente....................31 Bedienung..............................37 7.1 Gerät starten............................37 7.2 Bedienung am Gerät........................
- Seite 4 Inhaltsverzeichnis 7.5 Funktionen im 7-Kanal-DMX-Modus..................45 Technische Daten............................ 46 Stecker- und Anschlussbelegungen....................48 Fehlerbehebung............................49 Reinigung..............................51 Umweltschutz............................52 BAT.DERBY LED-effekt...
- Seite 5 Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden.
- Seite 6 Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.
- Seite 7 Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert.
- Seite 8 Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 9 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. BAT.DERBY LED-effekt...
- Seite 11 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
- Seite 12 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 13 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 14 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. BAT.DERBY LED-effekt...
- Seite 15 Sicherheitshinweise WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung von Lithium- Batterien Lithium-Batterien können bei Kurzschluss, Überhitzung oder mechanischer Beschädigung schwere Verletzungen hervorrufen. Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle.
- Seite 16 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist.
- Seite 17 Sicherheitshinweise HINWEIS! Brandgefahr durch falsche Polarität Falsch eingesetzte Batterien oder Akkus können zur Zerstörung des Geräts und der Batterien oder Akkus führen. Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität. HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen.
- Seite 18 Sicherheitshinweise HINWEIS! Mögliche Beschädigung durch falsche Lagerung Akkus können durch Tiefentladung dauerhaft beschädigt werden oder einen Teil ihrer Kapazität verlieren. Laden Sie die Akkus vor längeren Pausen bis auf etwa 50 % ihrer Kapazität auf und schalten Sie das Gerät anschließend aus. Lagern Sie das Gerät bei einer Tem‐ peratur zwischen 10 °C und 32 °C in möglichst trockener Umgebung.
- Seite 19 Leistungsmerkmale Leistungsmerkmale Der akkubetriebene LED-Effekt eignet sich für den Einsatz in Clubs, Bars, Bühnen, Ausstel‐ lungen usw. oder auch für den mobilen Einsatz Besondere Eigenschaften des Geräts: LEDs: 4 × RGBW, je 3 W Betrieb im Stand-Alone-, im Master/Slave- oder im DMX-Modus Steuerung über DMX (7 Kanäle), mit der mitgelieferten Infrarot-Fernbedienung sowie über Tasten und Display am Gerät Musiksteuerung...
- Seite 20 Leistungsmerkmale Technologisch bedingt, verringert sich die Lichtleistung von LEDs im Lauf ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. Sie können die Nutzungsdauer der Leuchtmittel verlängern, indem Sie für ausreichende Belüftung sorgen und die LEDs mit mög‐ lichst niedriger Helligkeit betreiben. BAT.DERBY LED-effekt...
- Seite 21 Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 22 Installation HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 1,5 m sein. Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐...
- Seite 23 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen.
- Seite 24 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Infrarot-Empfänger für die Fern‐ Der Infrarot-Empfänger für die Signale der Fernbedienung befindet sich auf der Rückseite bedienung neben dem Display. Achten Sie darauf, dass er nicht verdeckt wird. BAT.DERBY LED-effekt...
- Seite 25 Installation Batterie in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterie ein. Die Batterie liegt richtig, wenn der Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet.
- Seite 26 Installation 4.1 Umgang mit Lithium-Batterien WARNUNG! Verletzungsgefahr durch unsachgemäße Handhabung von Lithium- Batterien Lithium-Batterien können bei Kurzschluss, Überhitzung oder mechanischer Beschädigung schwere Verletzungen hervorrufen. Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt. Bei sach- und fachgerechtem Umgang mit Lithium-Batterien besteht keine Gefahr. Lagern Sie Lithium-Batterien kühl und trocken, am besten in der Originalverpackung.
- Seite 27 Installation Bei Beschädigung des Batteriegehäuses können geringe Mengen Elektrolyt austreten. In diesem Fall die Lithium-Batterie luftdicht verpacken und Elektrolytspuren mit saugfähigem Papier aufnehmen, dabei Gummihandschuhe tragen. Untergrund und Hände mit kaltem Wasser reinigen. Versuchen Sie nie, Lithium-Batterien aufzuladen, die dafür nicht vorgesehen sind. Zum Auf‐ laden dürfen nur dafür geeignete Ladegeräte benutzt werden.
- Seite 28 Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. BAT.DERBY LED-effekt...
- Seite 29 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 30 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX- Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter.
- Seite 31 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente BAT.DERBY LED-effekt...
- Seite 32 Anschlüsse und Bedienelemente 1 Display und Funktionstasten [MENU] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. [UP], [DOWN] Wechselt zwischen den Menüpunkten einer Menüebene, erhöht bzw. verringert den angezeigten Wert um eins. [ENTER] Bestätigt die Auswahl. 2 Infrarot-Sensor für die Fernbedienung 3 [BATTERY INDICATOR] Ladestandsanzeige der verbleibenden Batteriekapazität.
- Seite 33 Anschlüsse und Bedienelemente 6 100 – 240 V 50/60 Hz Netzanschlussbuchse, ausgeführt als Kaltgeräteeinbaustecker. 7 [DMX IN] DMX-Eingang [DMX OUT] DMX-Ausgang BAT.DERBY LED-effekt...
- Seite 34 Anschlüsse und Bedienelemente Fernbedienung BAT.DERBY LED-effekt...
- Seite 35 Anschlüsse und Bedienelemente 10 Taste zum Ein- bzw. Ausschalten des Geräts. 11 [DMX] Taste zum Wechseln zwischen DMX- und Stand-Alone-Modus. 12 [SLAVE] Taste zum Wechseln zwischen Master- und Slave-Modus. 13 [AUTO 1], [AUTO 2], [SPEED] Tasten zum Aktivieren von Automatik-Modus 1 bzw. 2 und zum Anpassen der Programmablaufgeschwindigkeit. 14 [UP], [DOWN] Keine Funktion 15 Tasten zum Ein- bzw.
- Seite 36 Anschlüsse und Bedienelemente 17 Keine Funktion 18 [SOUND 1], [SOUND 2] Tasten zum Aktivieren von Modus 1 bzw. 2 der Musiksteuerung. BAT.DERBY LED-effekt...
- Seite 37 Bedienung Bedienung 7.1 Gerät starten Schalten Sie das Gerät mit dem Hauptschalter ein. Auf der Anzeige erscheint die aktuelle Betriebsart. 7.2 Bedienung am Gerät Menüsteuerung Drücken Sie [MENU], um das Hauptmenü zu öffnen. Drücken Sie [UP] und [DOWN], um die gewünschten Parameter auszuwählen bzw. den jeweils angezeigten Wert zu ändern.
- Seite 38 Bedienung DMX-Adresse Drücken Sie [MENU] und drücken Sie [UP] oder [DOWN] so oft, bis das Display „Addr“ anzeigt. Drücken Sie [ENTER]. Wählen Sie mit [UP] oder [DOWN] die gewünschte DMX-Adresse zwischen 001 und 512 (Anzeige „A001“ … „A512“ ) aus. Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt.
- Seite 39 Bedienung Musiksteuerung Mit „SoUn“ können Sie drei verschiedene Musiksteuerungsprogramme auswählen. Drücken Sie [MENU] und drücken Sie [UP] oder [DOWN] so oft, bis das Display „SoUn“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER] Wählen Sie mit [UP] oder [DOWN] das gewünschte Musikprogramm aus (Anzeige „SoU1“ …...
- Seite 40 Bedienung Wählen Sie mit [UP] bzw. [DOWN] „AtF“ für die individuelle Farbeinstellung aus. Bestä‐ tigen Sie die Auswahl mit [ENTER]. Wählen Sie mit [UP] bzw. [DOWN] die gewünschte Grundfarbe mit dem gewünschten Helligkeitswert aus (Anzeige „r000…r255“ für Rot, „G000…G255“ für Grün, „b000… b255“...
- Seite 41 Bedienung Fernbedienung Mit „reno“ können Sie die Fernbedienung aktivieren oder deaktivieren. Drücken Sie [MENU] und drücken Sie [UP] oder [DOWN] so oft, bis das Display „reno“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Wählen Sie mit [UP] bzw. [DOWN] „ON“ zum Aktivieren der Fernbedienung oder „OFF“ zum Deaktivieren der Fernbedienung aus.
- Seite 42 Bedienung Drücken Sie [MENU] und drücken Sie [UP] oder [DOWN] so oft, bis das Display „SLAu“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Wählen Sie mit [UP] bzw. [DOWN] „SLA“ zum Aktivieren des Slave-Modus. Bestätigen Sie die Auswahl mit [ENTER]. ð...
- Seite 43 Bedienung 7.3 Menüübersicht BAT.DERBY LED-effekt...
- Seite 44 Bedienung 7.4 Akku laden Das Gerät kann mit einem oder zwei Akkus betrieben werden. Das Gerät wird mit einem Akku (auch separat erhältlich unter Art. 385488) ausgeliefert. Sie können den Akku während des Netzbetriebs aufladen. Entfernen Sie den Akku während des Ladevorgangs nicht. Schieben Sie den Akku in das Akkufach.
- Seite 45 Bedienung 7.5 Funktionen im 7-Kanal-DMX-Modus Kanal Wert Funktion 0…114 Einstellen der Motorposition 115…255 Rotation des Motors (langsam bis schnell) 0…255 Dimmer Rot (0 % bis 100 %) 0…255 Dimmer Grün (0 % bis 100 %) 0…255 Dimmer Blau (0 % bis 100 %) 0…255 Dimmer Weiß...
- Seite 46 Technische Daten Technische Daten LEDs 4 × RGBW, je 3 W Anzahl der DMX- Kanäle Spannungsversor‐ 100 – 240 V 50/60 Hz gung austauschbarer Akkupack, Artnr. 385488 (Lithium-Ionen-Akku, 10,8 V, 1500 mAh) Sicherung 5 mm × 20 mm, 1 A, 250 V, flink Betriebszeit mit einer im Automatik-Modus, beim Einsatz von 2 Akkus: ca.
- Seite 47 Technische Daten Abmessungen (B × H 200 mm × 165 mm × 140 mm × T) Gewicht 2,7 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend BAT.DERBY LED-effekt...
- Seite 48 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...
- Seite 49 Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: BAT.DERBY LED-effekt...
- Seite 50 4. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. BAT.DERBY LED-effekt...
- Seite 51 Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr.
- Seite 52 Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 53 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 54 Notizen BAT.DERBY LED-effekt...
- Seite 56 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
