Inhaltszusammenfassung für thomann VARYTEC bat.PAR V2 RGBWW

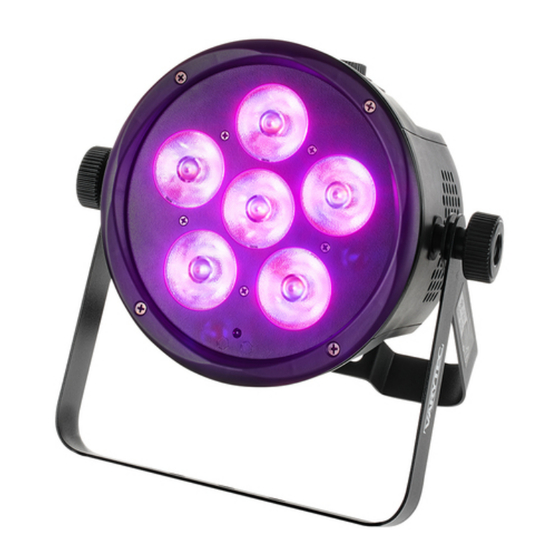

- Seite 1 bat.PAR V2 RGBWW LED-Scheinwerfer...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 09.09.2024, ID: 580501...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................6 1.1 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................14 Installation..............................15 Inbetriebnahme............................19 Anschlüsse und Bedienelemente....................21 Bedienung..............................26 7.1 Gerät starten............................26 7.2 Im Menü navigieren........................26 7.3 DMX-Steuerung..........................27 7.4 Dimmerkurve............................. 30 7.5 Slave-Modus............................32 7.6 Automatikprogramm........................
- Seite 4 Inhaltsverzeichnis 7.12 Geräteinformationen........................45 7.13 Gerät auf Werkseinstellung zurücksetzen................46 7.14 Menüübersicht..........................47 7.15 Funktionen im 2-Kanal-DMX-Modus..................49 7.16 Funktionen im 3-Kanal-DMX-Modus..................49 7.17 Funktionen im 5-Kanal-DMX-Modus..................50 7.18 Funktionen im 8-Kanal-DMX-Modus..................51 7.19 Funktionen im 12-Kanal-DMX-Modus................... 52 7.20 Funktionen im 16-Kanal-DMX-Modus................... 54 Technische Daten............................
- Seite 5 bat.PAR V2 RGBWW LED-Scheinwerfer...
- Seite 6 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor heißer Oberfläche. Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. bat.PAR V2 RGBWW LED-Scheinwerfer...
- Seite 9 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
- Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Erstickungs- und Verletzungsgefahr für Kinder! An Verpackungsmaterialien und Kleinteilen können Kinder ersticken. Beim Umgang mit dem Gerät können Kinder sich verletzen. Lassen Sie Kinder niemals mit Verpackungsmaterial und dem Gerät spielen. Bewahren Sie Verpackungsmaterial niemals in der Reich‐ weite von Babys und Kleinkindern auf.
- Seite 11 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls durch Lichtblitze! Das Gerät sendet Lichtblitze (strobe effects) aus. Lichtblitze können bei bestimmten Personen epileptische Anfälle auslösen. Wenn Sie epilepsiegefährdet sind, vermeiden Sie es, über einen längeren Zeitraum Lichtblitzen ausgesetzt zu sein und in blinkendes Licht zu blicken.
- Seite 12 Sicherheitshinweise HINWEIS! Beschädigung des externen Netzteils durch hohe Spannungen! Das Gerät wird von einem externen Netzteil mit Strom versorgt. Das externe Netzteil kann durch den Betrieb mit falscher Spannung oder durch auftretende hohe Spannungsspitzen beschädigt werden. Überspannungen können in ungünstigen Fällen auch zu einem Verletzungsrisiko und zu Bränden führen.
- Seite 13 Sicherheitshinweise HINWEIS! Mögliche Beschädigung von Lithium-Ionen-Akkus durch falsche Lagerung! Lithium-Ionen-Akkus können durch Tiefentladung dauerhaft beschädigt werden oder einen Teil ihrer Kapazität verlieren. Laden Sie die Lithium-Ionen-Akkus vor längeren Verwendungspausen und vor der Lagerung auf. Stellen Sie sicher, dass das Gerät für eine Lagerung ausgeschaltet ist.
- Seite 14 Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: 6 × RGBWW-LEDs, je 10 W Betrieb über mitgelieferten Akku oder über mitgeliefertes Netzteil Ansteuerung über DMX (sechs verschiedene Modi), Tasten und Display am Gerät sowie über die mitgelieferte Infrarot-Fernbedienung Eingebautes Modul (kompatibel mit Lumenradio) zur kabellosen Ansteuerung über W-DMX Automatik-Modus und Musiksteuerung Master-/Slave-Betrieb (kabellose Ansteuerung über W-DMX möglich)
- Seite 15 Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 16 Installation HINWEIS! Überhitzungs- und Brandgefahr durch mangelnden Abstand und schlechte Belüftung! Wenn der Abstand der Lichtquelle zur beleuchteten Fläche zu gering ist oder das Gerät schlecht belüftet ist, kann das Gerät überhitzen und Brände verursachen. Stellen Sie sicher, dass der Abstand zu beleuchteten Flächen mehr als 2 m beträgt.
- Seite 17 Installation Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen. Benutzen Sie zur Befestigung die dafür vorgesehenen Öffnungen des zweiteiligen Bügels. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen.
- Seite 18 Installation Batterien in die Fernbedienung Drücken Sie die Sperre des Batteriehalters zur Gehäusemitte und ziehen Sie den Batteriehalter einlegen wie eine Schublade heraus. Legen Sie die Batterien ein. Achten Sie dabei auf die korrekte Polung wie auf der Rückseite der Fernbedienung angezeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet.
- Seite 19 Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. HINWEIS! Störungen bei der Datenübertragung durch unsachgemäße Verkabelung! Bei unsachgemäßer Verkabelung der DMX-Anschlüsse kann es zur Störung bei der Datenübertragung kommen.
- Seite 20 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 21 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö PUSH 20 40 60 80 120 BATTERY INDICATOR DMX IN DMX OUT SWITCH & ' bat.PAR V2 RGBWW LED-Scheinwerfer...
- Seite 22 Anschlüsse und Bedienelemente 1 Feststellschraube für den Bügel 2 Display und Funktionstasten [MENU] | Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. [UP]/[DOWN] | Wechselt zwischen den Menüpunkten einer Menüebene, erhöht bzw. verringert den angezeigten Wert um eins.
- Seite 23 Anschlüsse und Bedienelemente Display 1 Der Indikator zeigt an, in welchem Modus das Gerät arbeitet. Im DMX-Modus zeigt das ö # $ & Display „DMX“ , im Slave-Modus zeigt das Display „SLAVE“ . 2 Der Indikator zeigt an, ob eine DMX- bzw. Slave-Verbindung hergestellt ist. Bei aktiver DMX- bzw.
- Seite 24 Anschlüsse und Bedienelemente Infrarot-Fernbedienung ö SLAVE AUTO AUTO SPEED & SOUND SOUND DOWN STROBE bat.PAR V2 RGBWW LED-Scheinwerfer...
- Seite 25 Anschlüsse und Bedienelemente | Schaltet das Gerät ein und aus. 2 [DMX] | Aktiviert den DMX-Modus. Drücken Sie [DMX] einmal und legen Sie die DMX-Adresse mit [UP] und [DOWN] fest. Drücken Sie [DMX] zweimal und legen Sie den DMX-Modus mit [UP] und [DOWN] fest. 3 [SLAVE] | Aktiviert den Slave-Modus.
- Seite 26 Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Kabel des mitgelieferten Steckernetzteils mit der Buchse [POWER] am Gerät. Stecken Sie den Netzadapter in eine Steckdose. Bei Verwendung eines Akkus wird dieser jetzt geladen. Wenn kein Segment der Ladezustandsanzeige leuchtet, ist der Akku erschöpft und muss geladen werden.
- Seite 27 Bedienung 7.3 DMX-Steuerung DMX-Adresse Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „DMX“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „ADDRESS“ anzeigt. Bestätigen Sie mit [ENTER].
- Seite 28 Bedienung Modus Anzeige Höchste mögliche DMX-Adresse 8-Kanal „Channel 08“ 12-Kanal „Channel 12“ 16-Kanal „Channel 16“ DMX-Modus Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „DMX“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] bzw.
- Seite 29 Bedienung Verhalten bei Ausfall des DMX-Signals Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „DMX“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „STATE“ anzeigt. Bestätigen Sie mit [ENTER].
- Seite 30 Bedienung 7.4 Dimmerkurve Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „DIM CURVE“ anzeigt. Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] bzw. [DOWN] die gewünschte Dimmerkurve (Anzeige „1“ , „2“ , „3“ oder „4“...
- Seite 31 Bedienung LINEAR SQUARE LAW INVERSE SQUARE LAW S-CURVE 100 % 100 % 100 % 100 % ö ö ö ö Die Abbildung zeigt die einstellbaren Dimmerkurven schematisch. In Abhängigkeit vom einge‐ stellten DMX-Wert (1) leuchtet das Gerät mit einer Helligkeit (2) zwischen 0 % und 100 %. bat.PAR V2 RGBWW LED-Scheinwerfer...
- Seite 32 Bedienung 7.5 Slave-Modus Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „SLAVE“ anzeigt. Bestätigen Sie mit [ENTER]. ð Der Indikator im Display zeigt „SLAVE“ . Das Gerät arbeitet nun im Slave-Modus, d. h., bei korrekter Verkabelung wird es sich exakt wie das steuernde Master-Gerät ver‐...
- Seite 33 Bedienung 7.6 Automatikprogramm Automatikprogramm aus‐ wählen Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „AUTO“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „PROGRAM MODE“ anzeigt. Bestä‐ tigen Sie mit [ENTER].
- Seite 34 Bedienung Ablaufgeschwindigkeit auswählen Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „AUTO“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „SPEED“ anzeigt. Bestätigen Sie mit [ENTER].
- Seite 35 Bedienung 7.7 Musiksteuerung Musikgesteuertes Programm auswählen Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „SOUND MODE“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „SOUND“ anzeigt. Bestätigen Sie mit [ENTER].
- Seite 36 Bedienung Empfindlichkeit einstellen Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „SOUND MODE“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „SENS“ anzeigt. Bestätigen Sie mit [ENTER].
- Seite 37 Bedienung 7.8 Benutzerdefinierte Farben Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „MANUAL MODE“ anzeigt. Bestä‐ tigen Sie mit [ENTER]. Wählen Sie mit [UP] bzw. [DOWN] die Werte, die Sie nach Ihren Wünschen bearbeiten möchten.
- Seite 38 Bedienung 7.9 Farbtemperatur Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „CTO“ anzeigt. Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] bzw. [DOWN] die gewünschte Farbtemperatur (Anzeige „3000K“ , „3500K“ , „4000K“ , „4500K“ , „5000K“ , „6000K“ , „7000K“ , „8000K“ , „9000K“ oder „10000K“...
- Seite 39 Bedienung Gerät als Empfänger aktivieren Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „WIRELESS“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „RECEIVER“ anzeigt. Bestätigen Sie mit [ENTER].
- Seite 40 Bedienung Verbindung trennen Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „WIRELESS“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „RELEASE“ anzeigt. Bestätigen Sie mit [ENTER].
- Seite 41 Bedienung 7.11 Einstellungen Tastensperre Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „SET UP“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „KEY LOCK“ anzeigt. Bestätigen Sie mit [ENTER].
- Seite 42 Bedienung Displaybeleuchtung Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „SET UP“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „DISPLAY“ anzeigt. Bestätigen Sie mit [ENTER].
- Seite 43 Bedienung Maximale Gerätetemperatur einstellen Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „SET UP“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „MAX TEMP“ anzeigt. Bestätigen Sie mit [ENTER].
- Seite 44 Bedienung Dimmer für einzelne Farben einstellen Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „SET UP“ anzeigt. Bestätigen Sie mit [ENTER]. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „BALANCE“ anzeigt. Bestätigen Sie mit [ENTER].
- Seite 45 Bedienung 7.12 Geräteinformationen Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „INFO“ anzeigt. Bestätigen Sie mit [ENTER]. Wählen Sie mit [UP] bzw. [DOWN] die Informationen, die Sie anzeigen lassen wollen. Die folgende Tabelle zeigt die zur Auswahl stehenden Optionen.
- Seite 46 Bedienung 7.13 Gerät auf Werkseinstellung zurücksetzen Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] bzw. [DOWN] so oft, bis das Display „FACTORY RESET“ anzeigt. Bestä‐ tigen Sie mit [ENTER]. Drücken Sie hintereinander [UP], [DOWN], [UP], [DOWN]. Bestätigen Sie mit [ENTER], um das Gerät auf Werkseinstellung zurückzusetzen.
- Seite 47 Bedienung 7.14 Menüübersicht MENU DIM CURVE SLAVE AUTO SOUND MODE MANUAL MODE ADDRESS PROGRAM MODE SOUND Auto1 Sound1 Green Blue Auto12 Sound10 White CHANNEL SPEED SENS Channel 02 Speed1 Sens1 Channel 03 Speed20 Sens31 Channel 05 Strobe Channel 08 Channel 12 Channel 16 Color STATE...
- Seite 48 Bedienung MENU WIRELESS SET UP INFO FACTORY RESET 3000K TRANSMITTER KEY LOCK DIMMER ALL Hardware 3500K Software 4000K Current Time 4500K RECEIVER REMOTE Total Time BALANCE 5000K RDM:UID 6000K Green 7000K RELEASE DISPLAY Blue 8000K Release? 9000K 10000K BAT USAGE MAX TEMP 30°C 70°C...
- Seite 49 Bedienung 7.15 Funktionen im 2-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Auswahl Farb-Makros 1 bis 51 0…255 Auswahl Weiß-Makros 3000 K bis 10000 K 7.16 Funktionen im 3-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Auswahl Weiß-Makros 3000 K bis 10000 K 0…255 Feineinstellung Auswahl Weiß-Makros 3000 K bis 10000 K 0…255 Master-Dimmer (0 % bis 100 %) bat.PAR V2 RGBWW...
- Seite 50 Bedienung 7.17 Funktionen im 5-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß (0 % bis 100 %) 0…255 Stroboskop-Effekt (Geschwindigkeit ansteigend) bat.PAR V2 RGBWW...
- Seite 51 Bedienung 7.18 Funktionen im 8-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Master-Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß...
- Seite 52 Bedienung 7.19 Funktionen im 12-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Master-Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Weiß...
- Seite 53 Bedienung Kanal Wert Funktion 130…189 Ansprechverhalten Master-Dimmer 4 190…255 Ansprechverhalten Master-Dimmer 5 (langsam) 0…14 Keine Funktion 15…59 Dimmerkurve 1 60…119 Dimmerkurve 2 120…179 Dimmerkurve 3 180…255 Dimmerkurve 4 bat.PAR V2 RGBWW LED-Scheinwerfer...
- Seite 54 Bedienung 7.20 Funktionen im 16-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Master-Dimmer (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %) 0…255 Feineinstellung Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Feineinstellung Intensität Grün (0 % bis 100 %) 0…255...
- Seite 55 Bedienung Kanal Wert Funktion 0…9 Keine Funktion 10…29 Ansprechverhalten Master-Dimmer 1 (schnell) 30…69 Ansprechverhalten Master-Dimmer 2 70…129 Ansprechverhalten Master-Dimmer 3 130…189 Ansprechverhalten Master-Dimmer 4 190…255 Ansprechverhalten Master-Dimmer 5 (langsam) 0…14 Keine Funktion 15…59 Dimmerkurve 1 60…119 Dimmerkurve 2 120…179 Dimmerkurve 3 180…255 Dimmerkurve 4 bat.PAR V2 RGBWW...
- Seite 56 Technische Daten Technische Daten Lichtquelle 6 × RGBWW-LEDs, je 10 W 254 mm Eigenschaften der Lichtquelle Farbtemperatur 3000 K Farbwiedergabeindex CRI 85 Optische Eigenschaften Abstrahlwinkel 25° Ansteuerung DMX, Tasten und Display am Gerät, W-DMX, Infrarot-Fernbedienung Steuerprotokoll DMX 512, RDM Anzahl der DMX-Kanäle 2, 3, 5, 8, 12, 16 130 mm Eingangsanschlüsse...
- Seite 57 Technische Daten Batterie/Akku Art der Batterie Austauschbarer Lithium- Ionen-Akkupack (Art.-Nr. 580503) Spannung 10,8 V Kapazität 3 Ah Betriebsdauer 4 h bei voller Lichtleistung Ladezeit im Gerät Batterie Fernbedienung Art der Batterie 2 × Knopfzelle, AG10, 1,5 V Schutzart IP20 Montageoptionen stehend, hängend Abmessungen (B ×...
- Seite 58 Technische Daten Weitere Informationen Bauform Flat Par LED-Typ x-in-1 Bodengehäuse Lüfterlos Nein Fernbedienung Inklusive Gehäusefarbe Schwarz Kabelloses DMX bat.PAR V2 RGBWW LED-Scheinwerfer...
- Seite 59 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...
- Seite 60 Fehlerbehebung Fehlerbehebung HINWEIS! Störungen bei der Datenübertragung durch unsachgemäße Verkabelung! Bei unsachgemäßer Verkabelung der DMX-Anschlüsse kann es zur Störung bei der Datenübertragung kommen. Verbinden Sie den DMX-Eingang und -Ausgang nicht mit Audiogeräten, z. B. Mischpulten oder Verstärkern. Benutzen Sie für die Verkabelung spezielle DMX-Kabel und keine normalen Mikrofonkabel.
- Seite 61 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. bat.PAR V2 RGBWW LED-Scheinwerfer...
- Seite 62 Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: Feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Art.-Nr.
- Seite 63 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 64 Umweltschutz Entsorgung von Batterien Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen gemäß den ört‐ lichen Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. Entsorgen Sie Lithium-Batterien nur in entladenem Zustand. Nehmen Sie wechselbare Lithium-Batterien vor der Entsorgung aus dem Gerät, sofern dies zerstörungsfrei möglich ist.
- Seite 65 Rücknahme freiwillig anbietet oder gesetzlich dazu verpflichtet ist. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus die Möglichkeit der unentgeltli‐ chen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktu‐ ellen Gegebenheiten unter www.thomann.de.
