Inhaltszusammenfassung für thomann Varytec PAR56

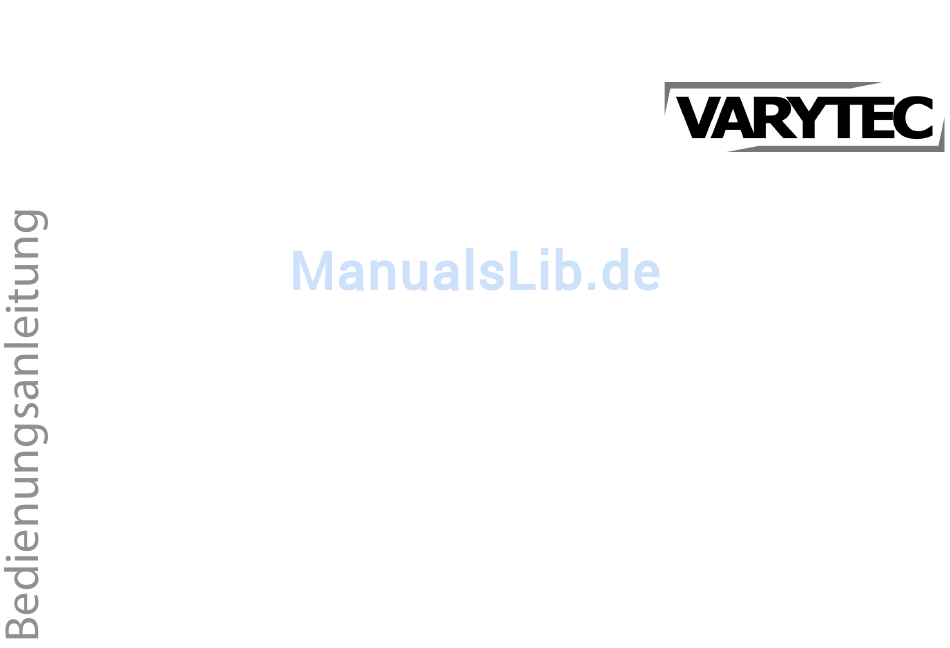

- Seite 1 PAR56 LED black PAR56 LED chrome LED-PAR...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 23.11.2017, ID: 221134, 221135...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................6 1.1 Weitere Informationen........................7 1.2 Darstellungsmittel..........................8 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................11 Leistungsmerkmale..........................16 Installation..............................17 Inbetriebnahme............................21 Anschlüsse und Bedienelemente....................23 Bedienung..............................26 7.1 Gerät starten............................26 7.2 Stand-Alone-Betrieb........................26 7.3 DMX-Modus............................29 Technische Daten............................ - Seite 4 Inhaltsverzeichnis Stecker- und Anschlussbelegungen....................34 Fehlerbehebung............................35 Reinigung..............................37 Umweltschutz............................38 PAR56 LED black PAR56 LED chrome LED-PAR...
- Seite 5 PAR56 LED black PAR56 LED chrome LED-PAR...
-
Seite 6: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. -
Seite 7: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 8: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert. - Seite 9 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. PAR56 LED black PAR56 LED chrome LED-PAR...
-
Seite 11: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen- dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie- nungsanleitung beschrieben. - Seite 12 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent- sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 13 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 14 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab.
-
Seite 15: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra- tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. -
Seite 16: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der LED-PAR eignet sich besonders für professionelle Beleuchtungsaufgaben, zum Beispiel bei Veranstaltungen, auf Rockbühnen, im Theater- und im Musicalbereich oder bei TV-Produk- tionen. Er zeichnet sich durch eine geringe Leistungsaufnahme und eine hohe Lebensdauer aus. Besondere Eigenschaften des Geräts: LEDs in drei Grundfarben (RGB) Ansteuerung über DMX sowie über DIP-Schalter am Gerät vorprogrammierte automatische Shows... -
Seite 17: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 18 Installation HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über- steigt.
- Seite 19 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen.
- Seite 20 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. PAR56 LED black PAR56 LED chrome LED-PAR...
-
Seite 21: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. PAR56 LED black PAR56 LED chrome LED-PAR... - Seite 22 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
-
Seite 23: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente PAR56 LED black PAR56 LED chrome LED-PAR... - Seite 24 Anschlüsse und Bedienelemente 1 [DMX-512] DIP-Schalter, mit dem je nach Betriebsart unterschiedliche Funktionen eingestellt werden können. 2 [SENSITIVITY] Drehregler zur Einstellung der Mikrofonempfindlichkeit. 3 Feststellschraube für den Bügel. 4 [DMX IN] DMX-Eingang. 5 [Fuse] Sicherungshalter. Sollte die Sicherung durchgebrannt sein, trennen Sie das Gerät von der Spannungsversorgung und ersetzen Sie die Sicherung durch eine neue Sicherung gleichen Typs.
- Seite 25 Anschlüsse und Bedienelemente 7 Bügel zum Aufhängen oder Aufstellen. 8 [DMX OUT] DMX-Ausgang. PAR56 LED black PAR56 LED chrome LED-PAR...
-
Seite 26: Bedienung
Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden ist es betriebsbereit. 7.2 Stand-Alone-Betrieb Wenn der DIP-Schalter 10 auf „ON“ steht, kann das Gerät ohne DMX-Controller betrieben werden und arbeitet in einer der Stand-Alone-Betriebsarten. PAR56 LED black PAR56 LED chrome LED-PAR... - Seite 27 Bedienung Musiksteuerung Setzen Sie die DIP-Schalter 1 bis 9 auf „OFF“ , DIP-Schalter 10 auf „ON“ . Das Gerät reagiert nun auf die Musik. Die Empfindlichkeit des eingebauten Mikrofons können Sie mit dem Regler [SENSITIVITY] einstellen. Automatischer Farbwechsel Setzen Sie DIP-Schalter 8 auf „OFF“ , DIP-Schalter 9 und 10 auf „ON“ . Das Gerät zeigt nun einen automatischen Farbwechsel.
- Seite 28 Bedienung Feste Farbeinstellung Setzen Sie DIP-Schalter 7 auf „OFF“ , DIP-Schalter 8, 9 und 10 auf „ON“ . Mit den DIP-Schaltern 1 bis 6 können Sie die Helligkeit der drei Grundfarben rot, grün und blau unabhängig vonei- nander in Stufen einstellen. DIP-Schalter Farbe 1, 2...
-
Seite 29: Dmx-Modus
Bedienung Schalterstellung Helligkeit off, on 50 % on, on 100 % 7.3 DMX-Modus Wenn der DIP-Schalter 10 auf „OFF“ steht, wird das Gerät von einem DMX-Controller gesteuert. PAR56 LED black PAR56 LED chrome LED-PAR... - Seite 30 Bedienung DMX-Adresse einrichten Der Wert der DIP-Schalter 1 bis 9 ist binär codiert. Um die gewünschte DMX-Adresse einzu- richten, stellen Sie die DIP-Schalter so ein, dass die Summe der daraus resultierenden Zahlen die gewünschte DMX-Adresse ergibt. Orientieren Sie sich dabei an folgender Tabelle: DMX-Adresse PAR56 LED black PAR56 LED chrome LED-PAR...
-
Seite 31: Funktion
Bedienung 0: DIP-Schalter steht in der „OFF“-Stellung. 1: DIP-Schalter steht in der „ON“ -Stellung. Beispiel: Zum Einstellen der DMX-Adresse 10 stellen Sie die DIP-Schalter 2 und 4 auf „ON“ , alle anderen auf „OFF“ . Die höchstmögliche DMX-Adresse ist 511 (alle DIP-Schalter auf „ON“). Funktionen im 6-Kanal-DMX- Modus Kanal... - Seite 32 Bedienung Kanal Wert Funktion Auswahl einer Betriebsart 0…31 Farbauswahl mit den Kanälen 1 bis 3 32…63 Dimmer-Effekt, dunkel/hell 64…95 Dimmer-Effekt, hell/dunkel 96…127 Dimmer-Effekt, dunkel/hell/dunkel 128…159 Farbwechsel mit Fade-Effekt 160…191 Farbwechsel mit drei Farben 192…223 Farbwechsel mit sieben Farben 224…255 Musiksteuerung PAR56 LED black PAR56 LED chrome LED-PAR...
-
Seite 33: Technische Daten
Technische Daten Technische Daten LEDs 151 × High-Power (51 × rot, 49 × grün, 51 × blau) Anzahl der DMX-Kanäle Versorgungsspannung 230 V 50 Hz Leistungsaufnahme 26 W Sicherung 5 mm × 20 mm, 1,0 A, 250 V, träge Abmessungen 266 mm ×... -
Seite 34: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert- volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 35: Fehlerbehebung
Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: PAR56 LED black PAR56 LED chrome LED-PAR... - Seite 36 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver- ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. PAR56 LED black PAR56 LED chrome LED-PAR...
-
Seite 37: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm- lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 38: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa- ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie- derverwertung zugeführt werden. - Seite 40 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
