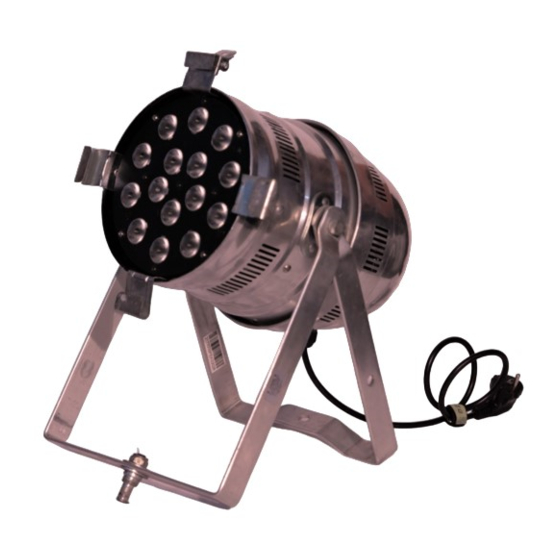

- Seite 1 STAGE-PAR CX-2 RGBAW LED-PAR bedienungsanleitung...
- Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 25.09.2014, ID: 281412...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................13 Installation..............................14 Inbetriebnahme............................17 Anschlüsse und Bedienelemente....................20 Bedienung..............................23 7.1 Gerät starten............................23 7.2 Hauptmenü............................23 7.3 Menüübersicht..........................31 7.4 Funktionen im 3-Kanal-DMX-Modus..................32 7.5 Funktionen im 5-Kanal-DMX-Modus..................33 7.6 Funktionen im 7-Kanal-DMX-Modus..................34 7.7 Funktionen im 8-Kanal-DMX-Modus.................. - Seite 4 Inhaltsverzeichnis Fehlerbehebung............................37 Reinigung..............................39 Umweltschutz............................40 LED-PAR...
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. STAGE-PAR CX-2 RGBAW...
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 9 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 10 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 11 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 12 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 13: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Die CX-Serie bringt komplett neue Farbkreationen in die Reihe der LED-Scheinwerfer. Die Multi-Chip-LEDs sorgen für eine noch nie dagewesene Farbmischung in allen Spektren. Pastell‐ farben, lebendige und kräftige Farben und Weiß-Töne lassen sich mit den Scheinwerfern der CX-Serie äußerst präzise darstellen. Besondere Eigenschaften des Geräts: 10 ×... -
Seite 14: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 15 Installation HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt.
- Seite 16 Installation HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. DMX-Anschlüsse Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang.
-
Seite 17: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. STAGE-PAR CX-2 RGBAW... - Seite 18 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 19 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
-
Seite 20: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite LED-PAR... - Seite 21 Anschlüsse und Bedienelemente 1 Netzkabel. 2 Display. 3 Taste [OK] Bestätigt einen ausgewählten Wert. 4, 5 Taste | Erhöht bzw. verringert den angezeigten Wert um eins. 6 Taste [M] Aktiviert das Hauptmenü bzw. ein Untermenü. 7 Bügel zum Aufhängen oder Aufstellen. 8 Feststellschraube für den Bügel.
- Seite 22 Anschlüsse und Bedienelemente 9 DMX IN DMX-Eingang. 10 DMX OUT DMX-Ausgang. LED-PAR...
-
Seite 23: Bedienung
Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden zeigt das Display den Wert „DMX“ an. Danach ist das Gerät betriebsbereit. 7.2 Hauptmenü Das Gerät befindet sich nach dem Einschalten unmittelbar im Hauptmenü. Wählen Sie mit den Pfeiltasten den gewünschten Betriebsmodus. - Seite 24 Bedienung DMX-Modus Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „SET“ anzeigt. Drücken Sie [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „MODE“ anzeigt. Drücken Sie [OK]. Mit den Pfeiltasten können Sie jetzt einen der folgenden DMX-Betriebsmodi auswählen: „3CH“...
- Seite 25 Bedienung DMX-Adresse Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „DMX“ anzeigt. Drücken Sie [OK]. Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX- Kanals (DMX-Adresse) einstellen. Wählen Sie mit den Pfeiltasten einen Wert zwischen 1 und 512 (Anzeige „A001“...
- Seite 26 Bedienung Betriebsart „Show/Master“ Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „LINE“ anzeigt. Drücken Sie [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „MA“ anzeigt. Drücken Sie [OK]. Jetzt können Sie eine der 42 vorprogrammierten automatischen Shows auswählen. Wählen Sie mit den Pfeiltasten einen Wert zwischen 1 und 42 (Anzeige „P-01“...
- Seite 27 Bedienung Betriebsart „Slave“ Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „LINE“ anzeigt. Drücken Sie [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „SL“ anzeigt. Drücken Sie [OK]. Jetzt können Sie die Nummer des Geräts einstellen, mit der es vom Master als Slave angespro‐ chen wird.
- Seite 28 Bedienung Mikrofonempfindlichkeit Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „SET“ anzeigt. Drücken Sie [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „MIC“ anzeigt. Drücken Sie [OK]. Jetzt können Sie die Empfindlichkeit des eingebauten Mikrofons für die Musiksteuerung einstellen.
- Seite 29 Bedienung Dimmer-Einstellung Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „SET“ anzeigt. Drücken Sie [OK]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „DIMM“ anzeigt. Drücken Sie [OK]. Jetzt können Sie die Dimmer-Einstellung vornehmen. Wählen Sie mit den Pfeiltasten einen Wert zwischen 0 und 255 (Anzeige „D000“...
- Seite 30 Bedienung Farbauswahl Drücken Sie [M]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „COLO“ anzeigt. Drücken Sie [OK]. Jetzt können Sie eine Grundfarbe für die vorprogrammierten automatischen Shows einstellen. Wählen Sie mit den Pfeiltasten einen Wert zwischen 1 und 4 (Anzeige „C-01“ …...
-
Seite 31: Menüübersicht
Bedienung 7.3 Menüübersicht STAGE-PAR CX-2 RGBAW... -
Seite 32: Funktionen Im 3-Kanal-Dmx-Modus
Bedienung 7.4 Funktionen im 3-Kanal-DMX-Modus Kanal Wert Funktion 008…255 42 vorprogrammierte Farbmakros (Farbmischungen) 0…255 Dimmer (0 % bis 100 %) Farbton 1…10 Musiksteuerung 11…255 Strobe-Effekt LED-PAR... -
Seite 33: Funktionen Im 5-Kanal-Dmx-Modus
Bedienung 7.5 Funktionen im 5-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Bernsteinfarben (0 % bis 100 %), äußerer LED-Kreis 0…255 Intensität Weiß... -
Seite 34: Funktionen Im 7-Kanal-Dmx-Modus
Bedienung 7.6 Funktionen im 7-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 0…255 Intensität Bernsteinfarben (0 % bis 100 %), äußerer LED-Kreis 0…255 Intensität Weiß... -
Seite 35: Funktionen Im 8-Kanal-Dmx-Modus
Bedienung 7.7 Funktionen im 8-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Intensität Rot (0 % bis 100 %), äußerer LED-Kreis 0…255 Intensität Grün (0 % bis 100 %), äußerer LED-Kreis 0…255 Intensität Blau (0 % bis 100 %), äußerer LED-Kreis 0…255 Intensität Bernsteinfarben (0 % bis 100 %), äußerer LED-Kreis 0…255 Intensität Rot (0 % bis 100 %), innerer LED-Kreis 0…255... -
Seite 36: Technische Daten
Technische Daten Technische Daten LEDs 10 × High-Power RGBA (8 W) 5 × High-Power RGBW (8 W) Abstrahlwinkel 25 ° Anzahl der DMX-Kanäle 3, 5, 7, 8 Energieversorgung 230 V (AC), 50 Hz Leistungsaufnahme 107 W Abmessungen (B × T × H) 230 mm ×... - Seite 37 Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: STAGE-PAR CX-2 RGBAW...
- Seite 38 4. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED-PAR...
-
Seite 39: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und normalem Glasreiniger. -
Seite 40: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 41 Umweltschutz Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. STAGE-PAR CX-2 RGBAW...
- Seite 42 Notizen LED-PAR...
- Seite 44 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
