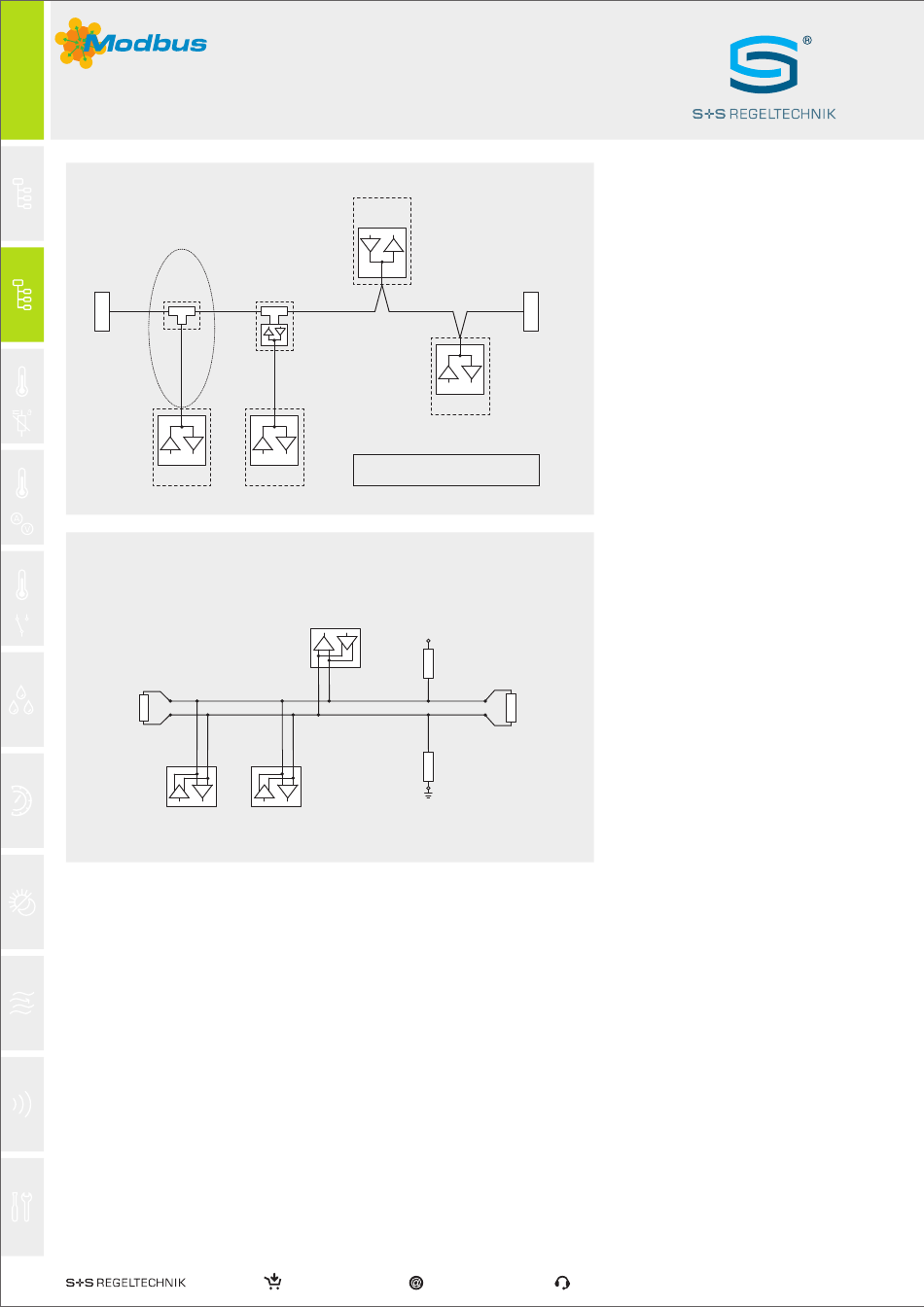

Allgemeiner Aufbau Busstruktur und
Bustopologie mit Abschluss- und Vorspannungswiderständen
Allgemeiner Aufbau Busstruktur
Passiver
Abzweig
LA
Leitungs-
abschluss
Stichleitung
(Drop-Kabel)
Slave 1
Bustopologie mit Abschluss- Allgemeiner Aufbau Busstruktur
und Vorspannungswiderständen
Leitungs-
abschluss
R
AB
Slave 1
Abschlusswiderstände dürfen nur an den Enden der Busleitung angebracht werden.
Bustopologie mit Abschluss- und Vorspannungswiderständen
In Netzen ohne Repeater sind nicht mehr als 2 Leitungsabschlüsse erlaubt.
Über DIP 6 kann der Leitungsabschluss am Gerät aktiviert werden. Die Vorspannungswiderstände zur
Buspegeldefinition im Ruhezustand werden üblicherweise am Modbus-Master / Repeater aktiviert.
Die maximale Teilnehmerzahl pro Modbussegment beträgt 32 Geräte.
Bei größerer Teilnehmerzahl ist der Bus in mehrere über Repeater getrennte Segmente aufzuteilen.
Die Teilnehmeradresse kann von 1 bis 247 eingestellt werden.
Für die Busleitung ist ein Kabel mit paarverseilter Datenleitung / Spannungsversorgung und
Kupferabschirmgeflecht zu verwenden. Der Kapazitätsbelag der Leitung sollte dabei kleiner 100 pF/m
betragen (z.B. Profibusleitung).
MODBUS
RTU-Master
Aktiver
Abzweig
RS-485
Stammleitung
(Trunk-Kabel)
Stichleitung:
Slave 2
kürzer 20m
MODBUS
RTU-Master
5 V
A (D1) D+
B (D0) D–
Common
Slave 2
(GND)
www.SplusS.de
LA
Leitungs-
abschluss
Slave n
Mehrfachabzweigung n:
kürzer 40m/n
Pull-Up- /
Vorspannungswiderstand
R
BIAS
Leitungs-
abschluss
R
AB
Pull-Down- /
Vorspannungswiderstand
R
BIAS
