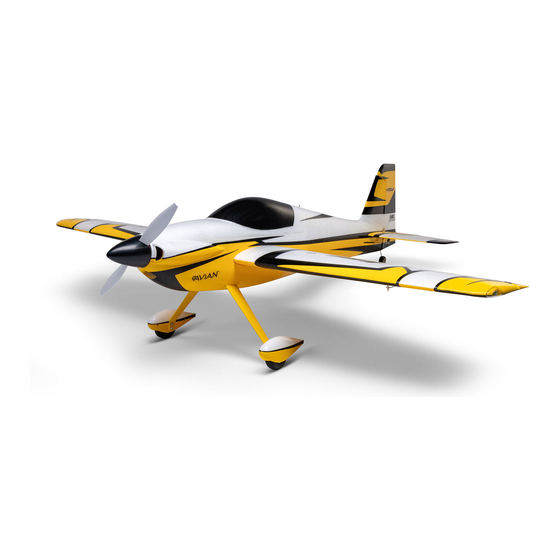

Sportix 1.1m
Scan the QR code and select the Manuals and Support quick links from
the product page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite
die Quicklinks Handbücher und Unterstützung, um die aktuellsten
Scannez le code QR et sélectionnez les liens rapides Manuals and Support
sur la page du produit pour obtenir les informations les plus récentes sur
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto
dalla pagina del prodotto per le informazioni manuali più aggiornate.

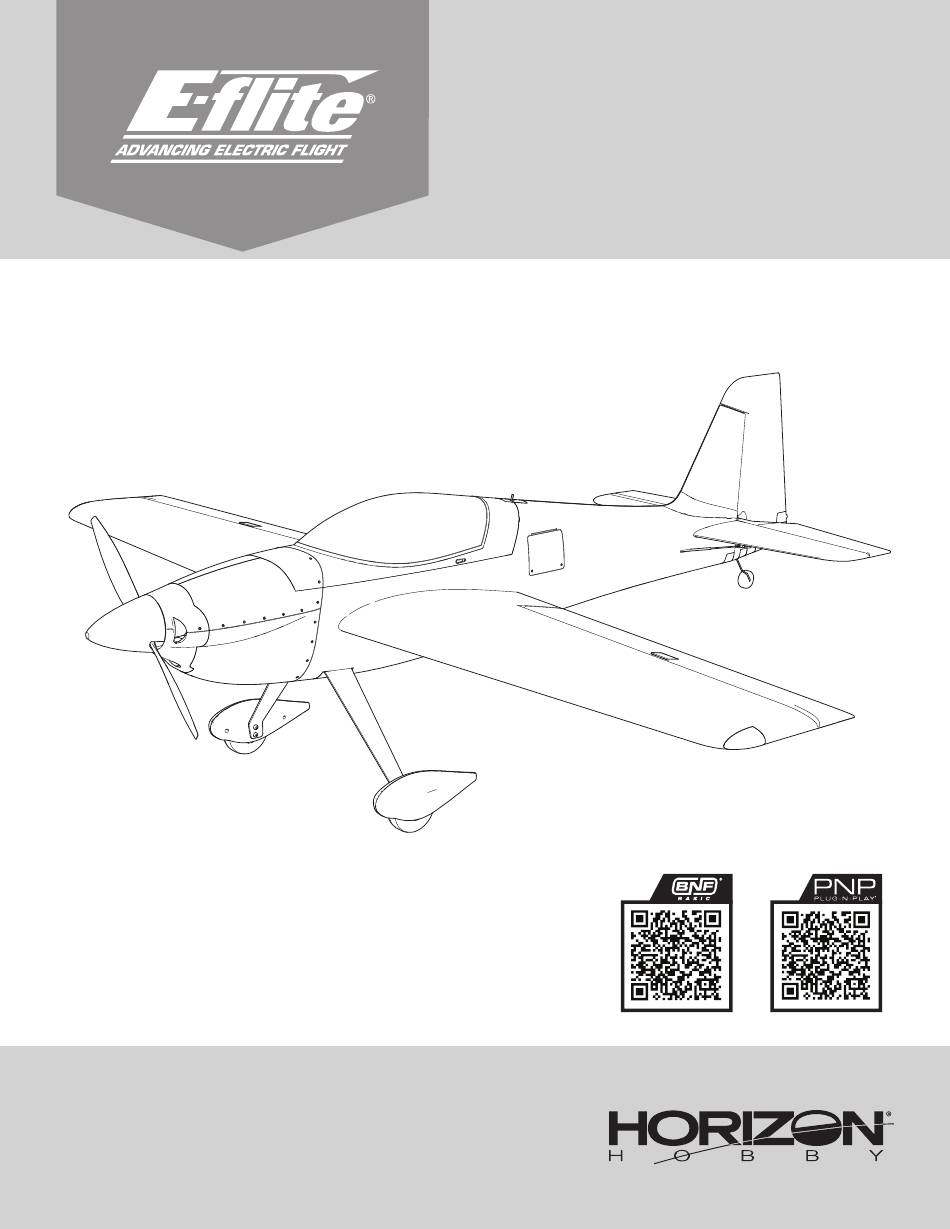

Instruction Manual
Bedienungsanleitung
Manuel d'utilisation
Manuale di Istruzioni
460868
Created 8/24
Informationen zu Handbücher.
www.modellmarkt24.ch
le manuel.
EFL10750
EFL10775
Werbung
Verwandte Anleitungen für Horizon Hobby E-FLITE Sportix 1.1m
Inhaltszusammenfassung für Horizon Hobby E-FLITE Sportix 1.1m
- Seite 1 Sportix 1.1m Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
- Seite 2 Wird das Produkt nicht sicher und umsichtig verwendet, so könnten Verletzungen oder Schäden am Produkt oder anderem Eigentum entstehen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht kompatiblen Komponenten zu verwenden oder beliebig zu verbessern.
- Seite 3 Registrierung Spezi kationen Spannweite 1100 mm Registrieren Sie Ihr Produkt heute, um zu unserer Mailing- Länge 1105 mm Liste zu gehören und mit Produktaktualisierungen Angeboten Ohne Akku: 1105 und E-Flite News auf dem neuesten Stand zu sein. Gewicht Mit empfohlenem 4S 2200mAh Flug-Akku: 1338 g Mitgelieferte Ausrüstung Spektrum™...
- Seite 4 Automatische Kon guration des Senders BNF Der AR631-Empfänger, der mit Ihrem Sportix 1.1m geliefert wird, ist mit AS3X+/SAFE programmiert. Dazu gehört auch eine Smart Transmitter-Datei, deren Aufbau speziell für das Sportix 1,1 m entwickelt wurde. So können die Einstellungen für den Sender während des Bindevorgangs schnell und direkt von Ihrem Empfänger importiert werden, falls gewünscht.
- Seite 5 Manuell Kon guration des Senders BNF Duale Geschwindigkeiten WICHTIG: Nach dem Einrichten des Modells immer den Sender und Empfänger erneut binden, um die gewünschten Failsafe-Positionen einzurichten. Machen Sie Ihre ersten Flugversuche bei niedriger Geschwindigkeit. Zum SAFE Select wird am besten über die Vorwärtsprogrammierung aktiviert. Landen einen großen Ausschlag am Höhenruder verwenden.
- Seite 6 Zusammenbau des Modells Montage des Fahrwerks 1. Drehen Sie für die Arbeiten die Unterseite des Rumpfs nach oben. Legen Sie den Verpackungs-Schaumstoff als Gabel um das Flugzeug, um den Rumpf zu xieren. Entfernen Sie die vordere Abdeckung, um Beschädigungen daran zu vermeiden. 2.
- Seite 7 Trag ächen- und Heckverbinder WICHTIG: Die Trag ächen- und Heckrohre sind im Rumpf untergebracht. Entfernen Sie die Klappe und schieben Sie die Trag ächen- und Heckrohre aus dem Rumpf. Montage des Höhenleitwerks 1. Das Rohr des horizontalen Stabilisators (307 mm x 5 mm) in die Öffnung im hinteren Rumpf schieben.
- Seite 8 Montage der Propeller WARNUNG: Niemals einen rissigen, schartigen oder anderweitig beschädigten Propeller oder Spinner montieren. HINWEIS: Wenn der Propeller nicht ausgewuchtet ist, können die entstehenden Vibrationen zu Schäden am Motor und/oder der Halterung führen. Es kann auch dazu führen, dass das Stabilisierungssystem nicht korrekt funktioniert und/oder die Lebensdauer der Servos beeinträchtigt wird.
- Seite 9 Einbau des Akkus und Scharfschaltung des ESC Empfohlen wird ein Spektrum 2200 mAh 4S 14,8 V Smart LiPo 30C Akku mit einem IC3-Anschluss (SPMX224S30 oder SPMX22004S30). Es wird ein 3S oder 4S 2200-3200mAh LiPo-Akku mit einem IC3- oder EC3-Anschluss benötigt. Weitere geeignete Akkus nden Sie in der Zubehörliste.
- Seite 10 Failsafe und allgemeine Tipps für die Binding • Der mitgelieferte Sender wurde speziell für den Betrieb dieses Fluggeräts • Nach erfolgter Bindung behält der Empfänger seine Bindungseinstellungen für programmiert. Nach dem Austausch des Empfängers sind die Anweisungen zur den Empfänger bei, bis eine neue Bindung erfolgt. ordnungsgemäßen Einrichtung dem Empfängerhandbuch zu entnehmen.
- Seite 11 Zentrieren der Steuer ächen Nach dem Montieren und Einrichten des Senders überprüfen, ob die Steuer ächen zentriert sind. Das Modell muss im AS3X+-Modus an den Sender angeschlossen werden, wobei das Gas bei Null bleibt. Wenn aktiviert, ist der SAFE-Modus beim Einschalten aktiv.
- Seite 12 Schalterbelegung von SAFE Select ® Stick Inputs [Hebeleingaben] Zuweisen eines Schalters 1. Den Sender einschalten. Sobald SAFE Select aktiviert ist, können Sie sich dafür entscheiden, Vollzeit im SAFE-Modus zu iegen, oder einen Schalter zuweisen. Jeder Schalter auf jedem 2. Schalten Sie das Fluggerät ein. Kanal zwischen 5 und 9 lässt sich auf Ihrem Sender verwenden.
- Seite 13 Smart™ Technologie Telemetrie Smart-Technologie Elektronische Drehzahlregelung (ESC) DX/NX screen shots shown below Dieses Flugzeug ist mit einer exklusiven elektronischen Drehzahlregelung mit Smart- Technologie ausgestattet, die während des Fluges eine Vielzahl von Echtzeit-Telemetriedaten zum Energiesystem, einschließlich Motordrehzahl, Stromstärke, Akkuspannung und mehr an kompatible Spektrum AirWare ™...
- Seite 14 Steuerrichtungstests Den Sender einschalten und den Akku anschließen. Den Sender zum Steuern der Sendersteuerung Reaktion der Steuerober ächen Querruder-, Höhenruder- und Seitenrudersteuerungen verwenden. Beim Prüfen der Steuerungsrichtungen das Fluggerät von hinten ansehen. Die BNF Basic-Version dieses Modells verfügt über eine integrierte Ruder-Querruder- Mischung.
- Seite 15 AS3X Kontrolle Lenktest BNF Dieser Test stellt sicher, dass das AS3X ® -Steuersystem ordnungsgemäß Bewegungen des Reaktion des AS3X funktioniert. Das Flugzeug zusammenbauen und Sender am Empfänger binden, Flugzeugs ehe dieser Test durchgeführt wird. 1. Gashebel bis kurz über 25 % heben, dann Gashebel senken, um die AS3X- Technologie zu aktivieren.
- Seite 16 Trimmung im Flug Trimmen Sie während des ersten Fluges das Flugzeug bei 3/4 Gas aus. Führen Sie stets nur kleine Trimmeingaben durch um das Flugzeug gerade auszurichten. Berühren Sie nach der Trimmeingabe für 3 Sekunden nicht die Steuerknüppel. Dieses ermöglicht es dem Empfänger die korrekten Einstellungen zur Verbesserung des AS3X Systems zu lernen.
- Seite 17 Montage des Empfängers (PNP) Der Spektrum AR631-Empfänger wird für dieses Flugzeug empfohlen. Wird ein AR631 Port-Zuweisungen anderer Empfänger montiert, dann sicherstellen, dass es sich dabei zumindest um einen kompletten Empfänger mit 6 Kanälen handelt. Zur korrekten Montage und Bindung/Prog/SRXL2 = BIND Bedienung, siehe Empfängeranleitung.
- Seite 18 Motorwartung ACHTUNG: Vor der Motorwartung immer den Flugzeug-Akku trennen. Ausbau 1. Die Spinnerschraube mit einem 1,5-mm-Sechskantschlüssel entfernen. 2. Die Propellermutter mit einem 10-mm-Schraubenschlüssel entfernen. Die Unterlegscheibe und den Propeller von der Motorwelle entfernen. 3. Die drei Schrauben von der Vorderseite der Motorhaube entfernen und die Motorhaube vom Rumpf entfernen.
- Seite 19 AS3X Fehlerbehebung Problem Mögliche Ursache Lösung Geschwindigkeit zu hoch Reduzieren Sie die Geschwindigkeit Beschädigter Propeller oder Spinner Ersetzen Sie den Propeller oder Spinner Propeller nicht gewuchtet Wuchten Sie den Propeller. Stellen Sie den Gainwert passend zu den Flugbedingungen ein (Wind,Drift, lokale Geänderte Flugbedingungen Bedingungen Luftfeuchtigkeit, Temperatur etc..) Motorvibrationen...
- Seite 20 Ersatzteile Empfohlene Artikel Teile-Nr. Beschreibung Teile-Nr. Beschreibung Avian 45-Amp Smart Lite Bürstenloser Geschwindigkeitsregler; SPMX224S30 2200 mAh 4S 14,8 V Smart G2 LiPo 30C; IC3 SPMXAE45A 3S-4S, IC3 SPMXC2020 Smart S1200 G2 Wechselstrom-Ladegerät; 1x200W SPMSA347 A347 Servo, Sub-Micro Digital 9g Metallgetriebe SPMR7110 Nur NX7e+-Sender mit 7 Kanälen SPMAR631 AR631 mit 6 Kanälen AS3X+ &...
- Seite 21 Garantiezeitraum führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Produkt eines Erziehungsberechtigten vorgesehen. Die Anleitung enthält Sicherheitshinweise frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes.
- Seite 22 über Funkanlagen 2014/53/EU; RoHS 2-Richtlinie 2011/65 / EU; RoHS 3-Richtlinie 2904 Research Road - Änderung 2011/65 / EU-Anhang II 2015/863. Champaign, IL 61822 USA Sportix 1.1m PNP (EFL10775): Hiermit erklärt Horizon Hobby, LLC, dass das Of zieller EU-Importeur: Gerät den folgenden Richtlinien entspricht:EU-Richtlinie über elektromagnetische Horizon Hobby, GmbH Verträglichkeit 2014/30/EU;...
- Seite 48 Sportix 1.1m Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
- Seite 71 Sportix 1.1m Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
