Viessmann Vitotronic 200-H HK3B Montage- Und Serviceanleitung Seite 72

Anschluss- und Verdrahtungsschemen

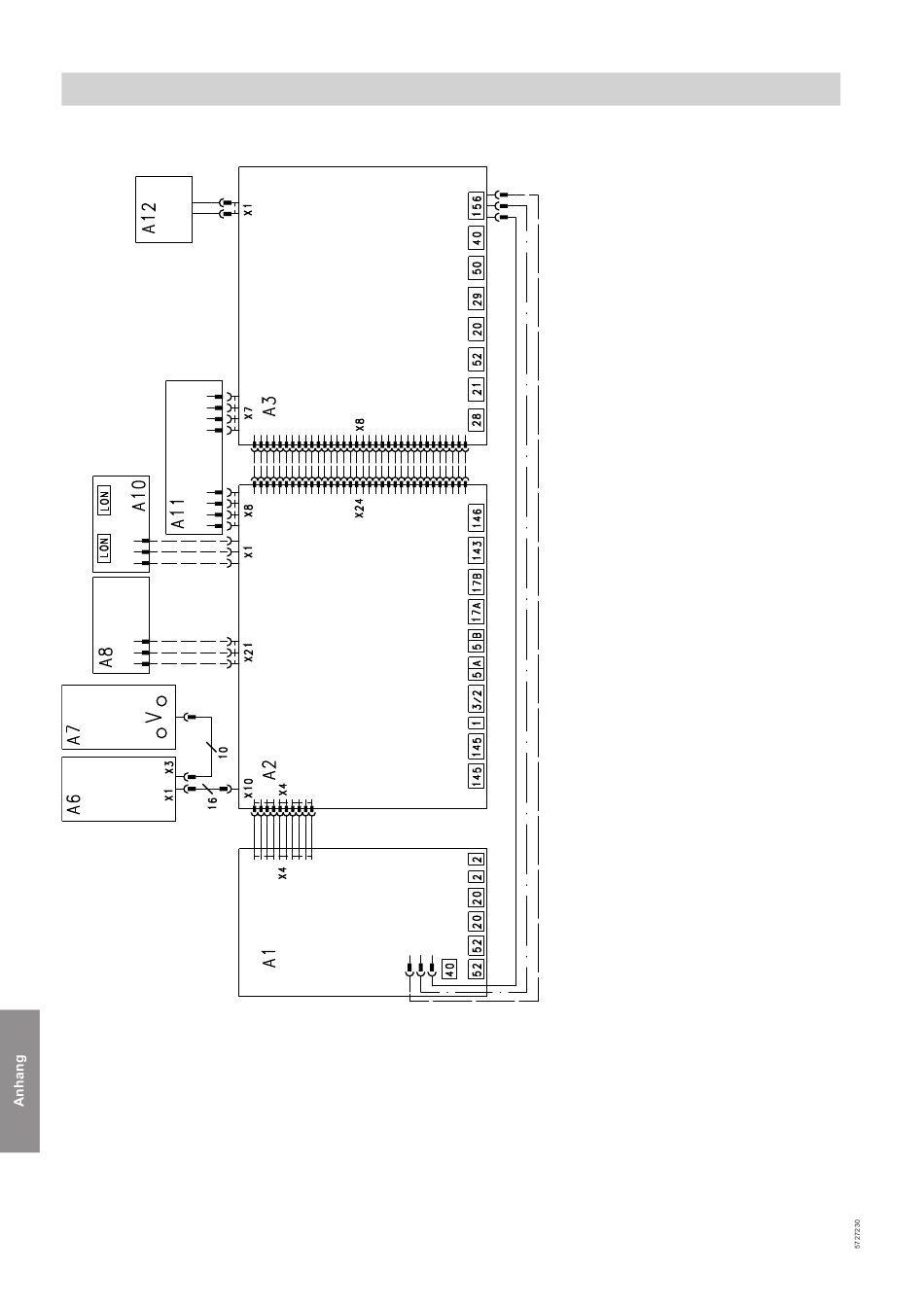

Anschluss- und Verdrahtungsschema
Übersicht
Abb. 41
A1 Leiterplatte Erweiterung für einen 2. und 3. Heiz-
kreis mit Mischer
(nur bei Typ HK3B)
A2 Leiterplatte Kleinspannung
A3 Leiterplatte 230 V~
A6 Bedieneinheit
72
A7 Leiterplatte Optolink
A8 Elektronikleiterplatte
A10 Kommunikationsmodul LON (Zubehör)
A11 Netzteilleiterplatte
A12 Netzschalter
X Elektrische Schnittstellen
