Heizkreisregelung
(Fortsetzung)
Estrichtrocknung
In Verbindung mit Heizkreis mit Mischer
■
Zur Trocknung von Estrichen (unbedingt die Anga-
■
ben des Estrich-Herstellers berücksichtigen).
■
Die Heizkreispumpe des Heizkreises mit Mischer
wird eingeschaltet und die Vorlauftemperatur auf
dem eingestellten Profil gehalten.
Nach Beenden (30 Tage) wird der Heizkreis mit
■
Mischer automatisch mit den eingestellten Parame-
tern geregelt.
■
EN 1264 beachten.
■
Das vom Heizungsfachmann zu erstellende Protokoll
muss folgende Angaben zum Aufheizen enthalten:
Aufheizdaten mit den jeweiligen Vorlauftemperatu-
–
ren
Erreichte max. Vorlauftemperatur
–
–
Betriebszustand und Außentemperatur bei Über-
gabe der Heizungsanlage
■

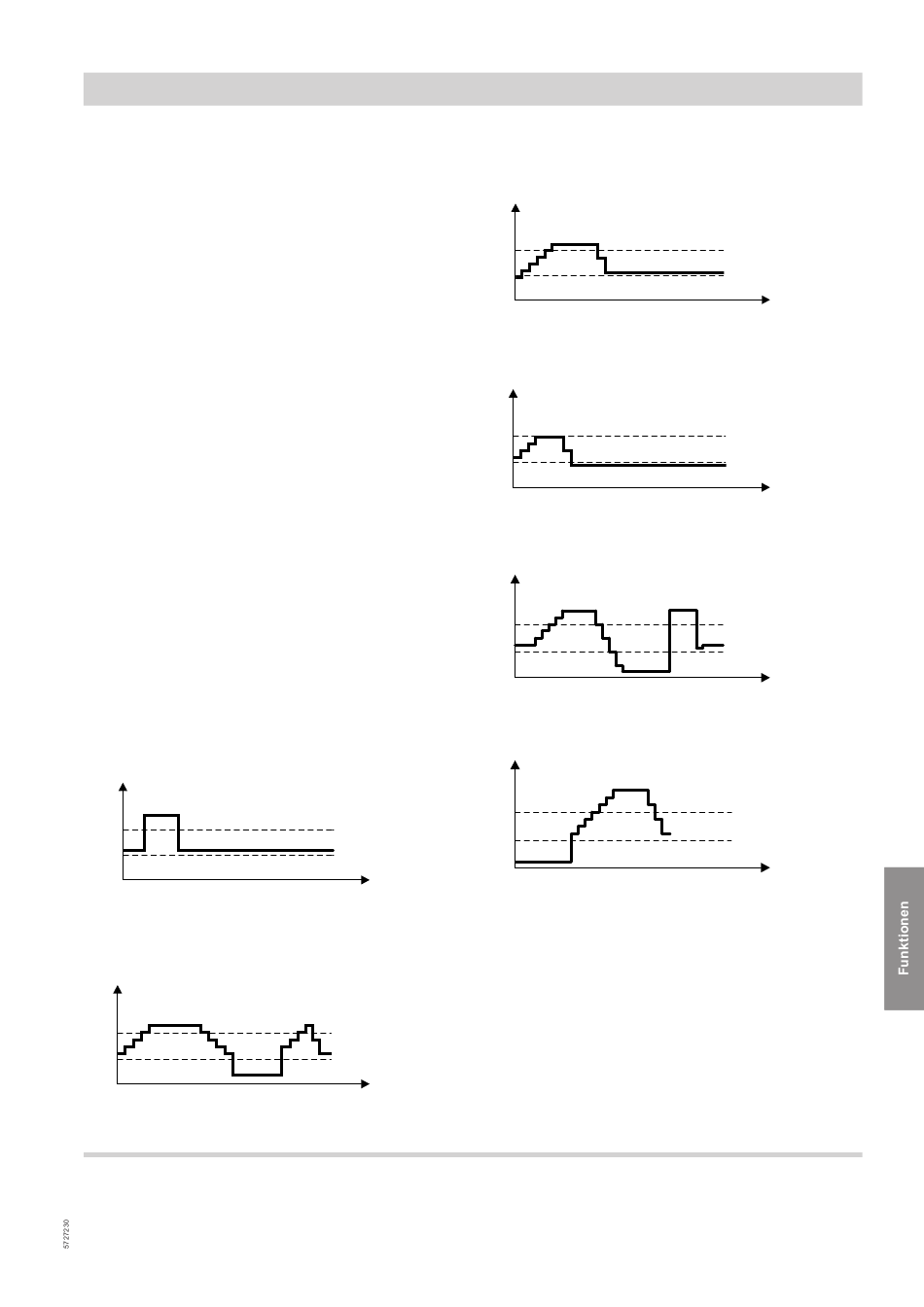

Verschiedene Temperatur-Zeit-Profile sind über die
Codieradresse „F1" in Gruppe „Heizkreis..." einstell-
bar: Siehe folgende Abbildungen.
Nach Stromausfall oder Ausschalten der Regelung
■
wird die Funktion weiter fortgesetzt. Wenn die
Estrichtrocknung beendet ist oder die Codierung
„F1:0" in Gruppe „Heizkreis..." manuell eingestellt
wird, ist das Betriebsprogramm „Heizen und Warm-
wasser" aktiv.
Bedeutung der Achsenbeschriftungen
/°C Vorlauftemperatur-Sollwert in °C
ϑ
t/d
Zeit in Tagen
Temperatur-Zeit-Profil 1 (nach EN 1264-4): Codierung
„F1:1"
ϑ/°C
50
40
30
20
10
1
5
10
15
20
Abb. 31
Temperatur-Zeit-Profil 2 (nach ZV Parkett- und Fußbo-
dentechnik): Codierung „F1:2"
ϑ/°C
50
40
30
20
10
1
5
10
15
20
Abb. 32
Fußbodenheizung
Nur für Heizkreis mit Mischer M1 (Heizkreis 1)
25
30
t/d
25
30
t/d
Temperatur-Zeit-Profil 3 (nach ÖNORM): Codierung
„F1:3"
ϑ/°C
50
40
30
20
10
1
5
10
15
20
Abb. 33
Temperatur-Zeit-Profil 4: Codierung „F1:4"
ϑ/°C
50
40
30
20
10
1
5
10
15
20
Abb. 34
Temperatur-Zeit-Profil 5: Codierung „F1:5"
ϑ/°C
50
40
30
20
10
1
5
10
15
20
Abb. 35
Temperatur-Zeit-Profil 6: Codierung „F1:6"
ϑ/°C
50
40
30
20
10
1
5
10
15
20
Abb. 36
Temperatur-Zeit-Profil 7: Codierung „F1:15": Festwert-
Temperaturprogramm
/°C 20 °C
ϑ
t/d
30 Tage
Funktionsbeschreibung
25
30
t/d
25
30
t/d
t/d
25
30
25
30
t/d
