Webasto Thermo Top Evo Einbaudokumentation Seite 9

Mitsubishi Lancer

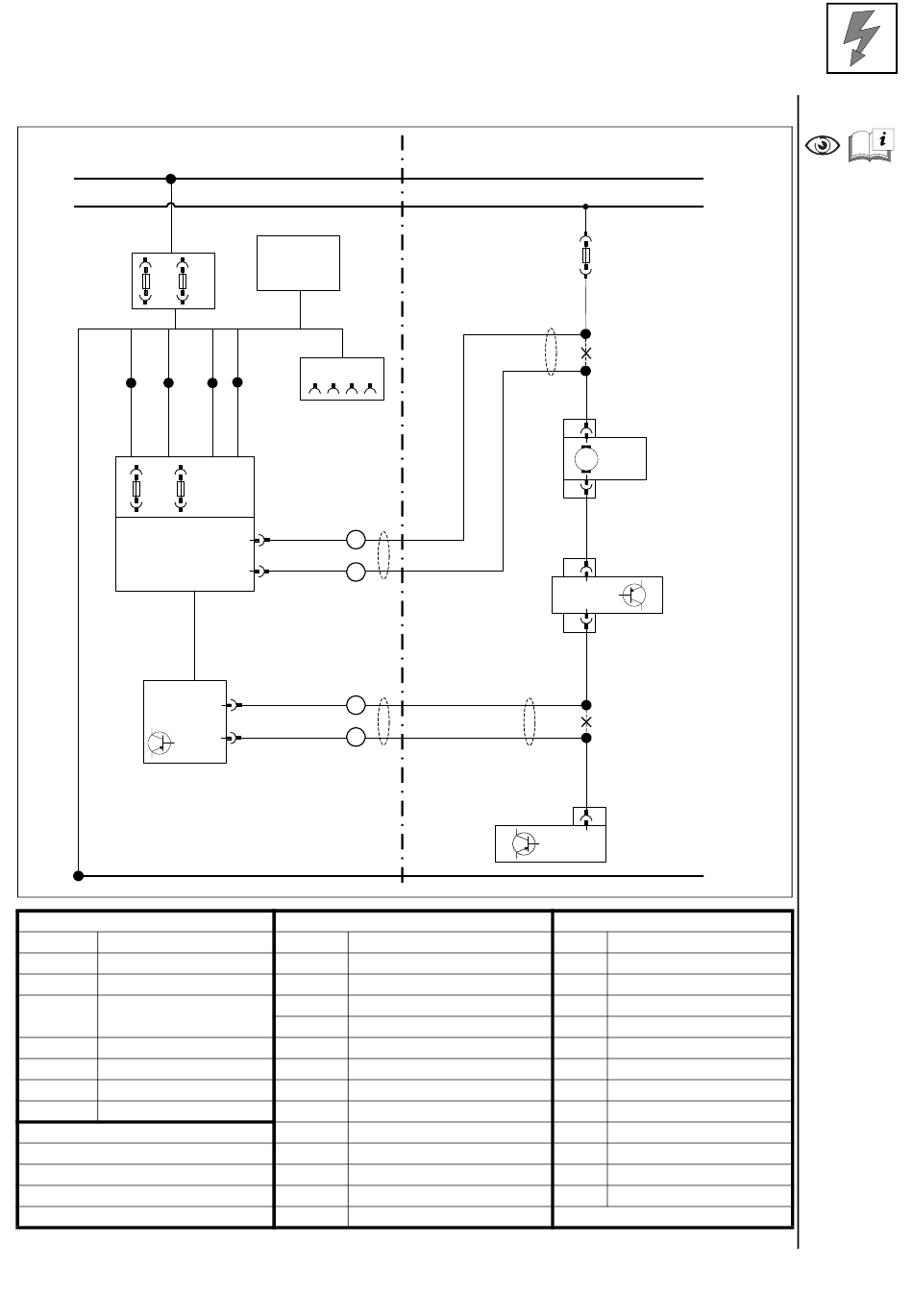

Gebläseansteuerung
Webasto
rt
6²
F2
rt/sw
br
0,5²
0,5²
br rt/sw
0,5² 0,5²
F4 F3
K1
PWM
GW
br
4²
Bauteile Webasto
HG Heizgerät TT-Evo
F1 Sicherung 20A
F2 Sicherung 30A
X10 4-polige Buchse
Bedienelement
F3 Sicherung 1A
F4 Sicherung 25A
K1 Gebläserelais
PWM GW Pulsweitenmodulator
Einstellwerte PWM GW:
Duty-Cycle: 100% (DC)
Frequenz: nicht relevant
Spannung: 4,3V
Funktion: High-side
Ident.-Nr.: 1325201B
HG
F1
rt gn/ws
4² 0,75²
X10
gn/ws
rt
0,5²
4²
87a
rt
1
4²
30
sw
2
4²
OUT
sw
4
0,5²
IN
rt
3
0,5²
Bauteile Fahrzeug
F Sicherung
GM Gebläsemotor
ST B 2-poliger Stecker GM
GRr Gebläseregler
ST A 4-poliger Stecker GRr
KB Klimabedienteil
Stand: 28.03.2017
Mitsubishi
F
ge
4²
ge
4²
St B
2
GM
M
1
St B
St A
1
GRr
3
St A
vi
0,5²
vi
0,5²
KB
Farben und Symbole
rt rot
sw schwarz
ge gelb
gn grün
ws weiß
br braun
vi violett
Trennstelle
X
Kabelfarben können variieren!
