Webasto Thermo Top Evo Einbaudokumentation Seite 14

Mitsubishi Lancer
2 1
3
Ident.-Nr.: 1325201B
1
2
1 2 3
2 2
1
1 1
Stand: 28.03.2017

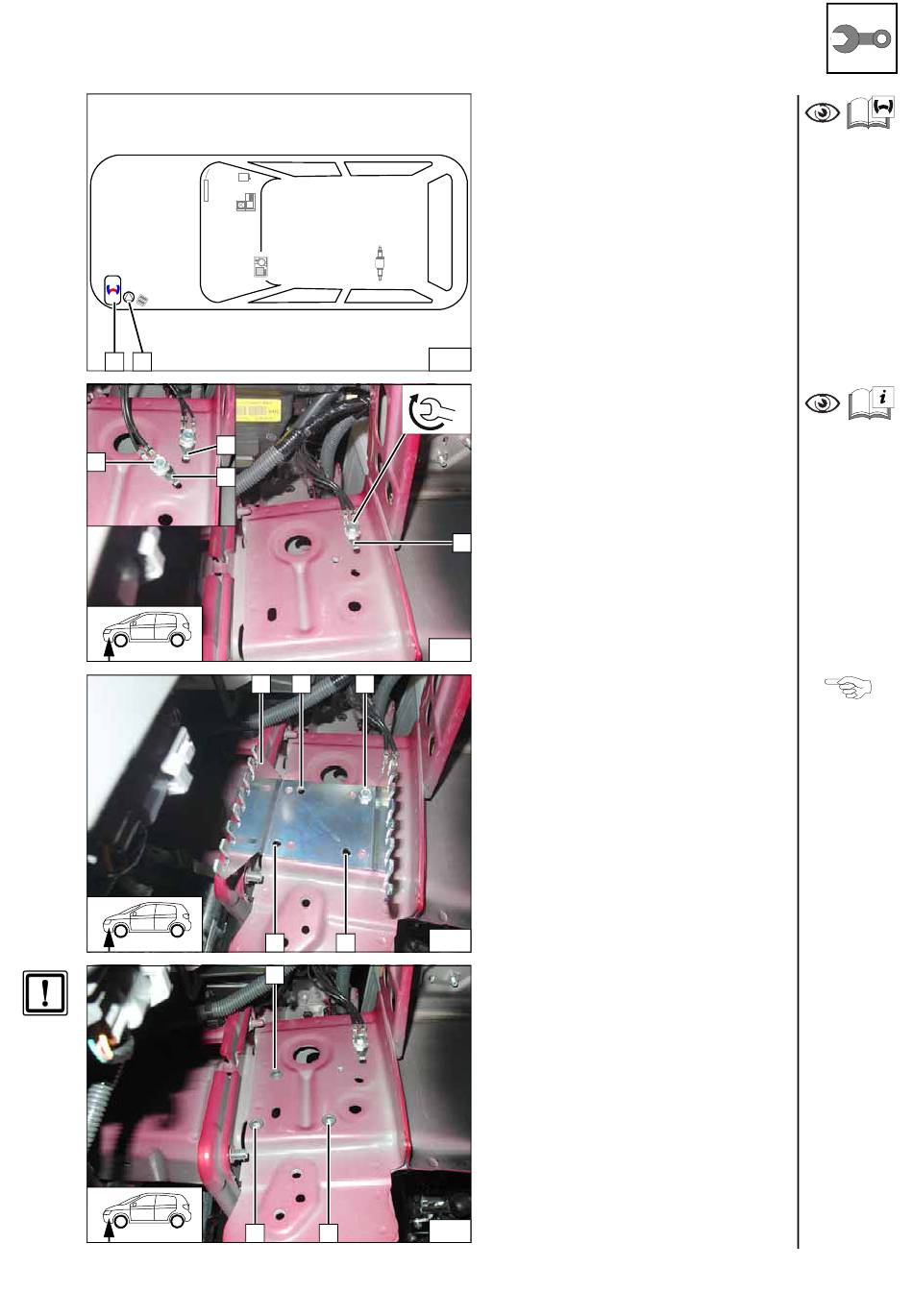

Einbauort vorbereiten
1 Umwälzpumpe
2 Heizgerät
24
Massestützpunkt 2 zusammen mit Masse-
!
Nm
stützpunkt 1 montieren. Fzg.eigene
Schraube 3 wird wieder verwendet!
1
25
Halter ausrichten!
1 Halter
2 Lochbild übertragen [3x]
3 Fzg.eigene Schraube
26
1 Bohrung Ø 9; Einnietmutter [3x]
27
© Webasto Thermo & Comfort SE
Einbau-
übersicht
Massestütz-
punkt ver-
setzen
Lochbild
übertragen
Einniet-
mutter
einziehen
14
