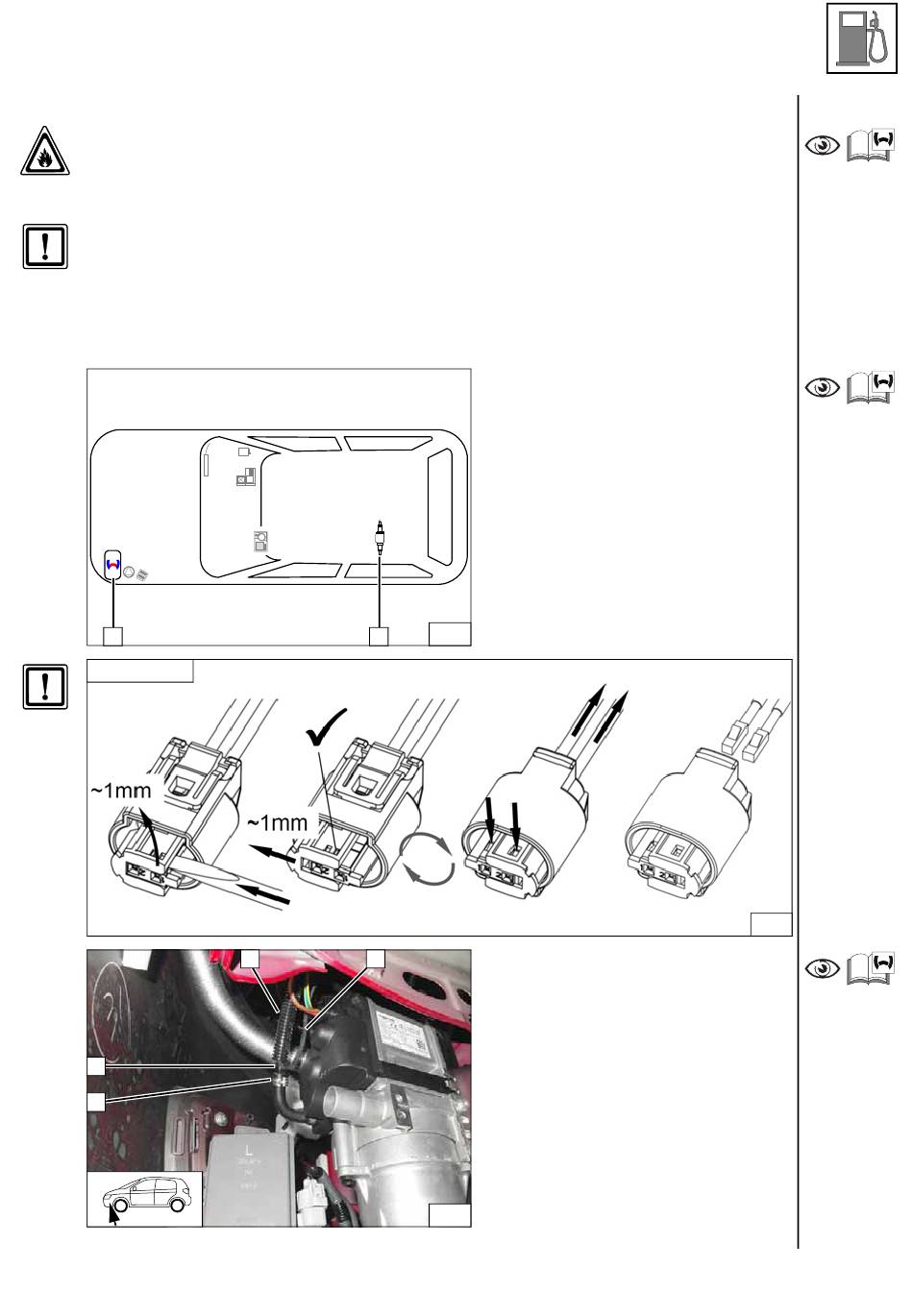

Webasto Thermo Top Evo Einbaudokumentation Seite 18

Mitsubishi Lancer
Brennstoff
Tankdeckelverschluss des Fahrzeugs öffnen, Tank belüften und Tankverschluss wieder
schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag
geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaum-
verlegung!
2
Stecker X7
4
3
Ident.-Nr.: 1325201B
1
1 2
Stand: 28.03.2017
1 Dosierpumpe
2 Heizgerät
38
Kabelbaum Dosierpumpe 2 und Brenn-
stoffleitung 4 in Wellrohr 1 zum Motorraum
verlegen!
3 Schelle Ø 10
40
© Webasto Thermo & Comfort SE
Einbau-
übersicht
Stecker
Dosierpumpe
demontieren
39
Anschluss
Heizgerät
18
