Webasto Thermo Top Evo Einbaudokumentation Seite 25

Mitsubishi Lancer
Ident.-Nr.: 1325201B
1 A
E
1 2
1
3 2
E
A
Stand: 28.03.2017

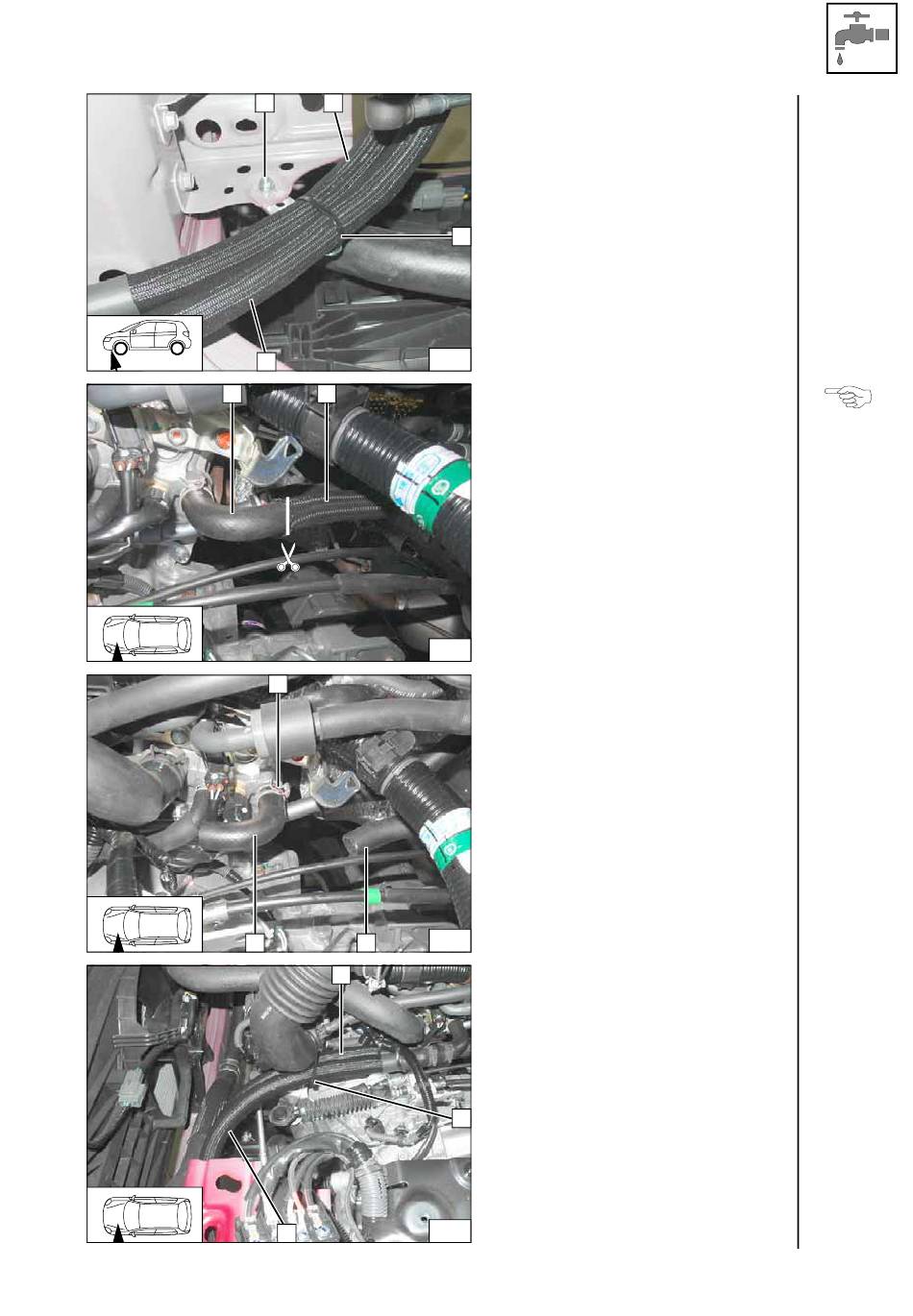

1 Schraubverbindung festziehen
2 Kabelbinder durch Lochband
2
56
Schlauch Motorausgang / Wärmetau-
schereingang 1 an der Markierung
trennen. Flechtschutz 2 entfernen!
57
1 Fzg.eigene Federbandschelle
2 Schlauchstück Wärmetauscherein-
gang
3 Schlauchstück Motorausgang
gedreht
58
1 Kabelbinder
1
59
© Webasto Thermo & Comfort SE
Schlauch
A und E
befestigen
Trennstelle
Schlauch-
stück
Motoraus-
gang
verdrehen
Verlegung
Motorraum
25
