Webasto Thermo Top Evo Einbaudokumentation Seite 19

Mitsubishi lancer
Vorschau ausblenden Andere Handbücher für Thermo Top Evo:

Werbung

Mitsubishi Lancer
Stecker X7
Pinbelegung nicht relevant!
Ident.-Nr.: 1325201B
1
1
1
1
10
20
Stand: 28.03.2017

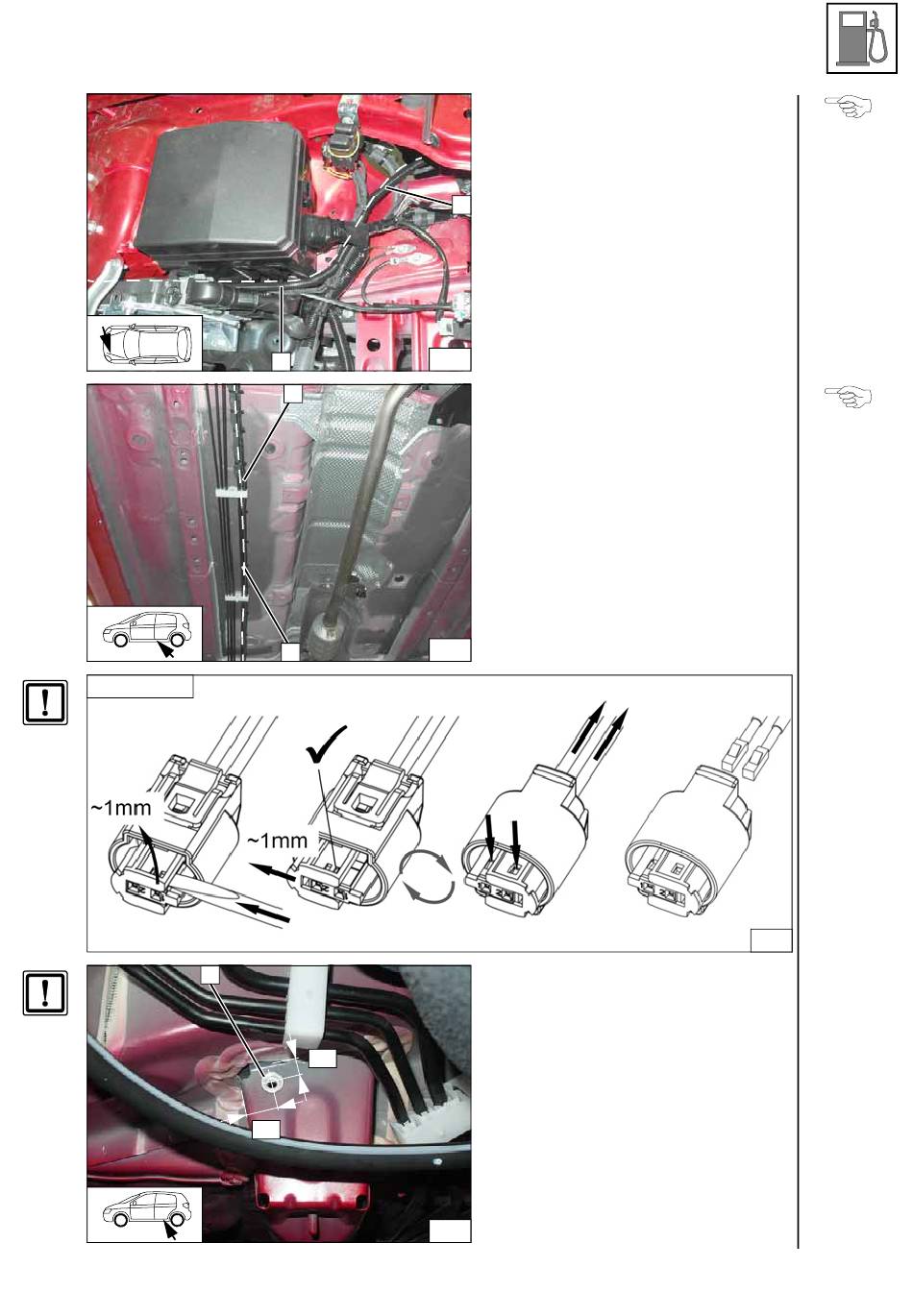

Brennstoffleitung und Kabelbaum Dosier-
pumpe in Wellrohr 1 zur Spritzwand und
an fzg.eigenen Kraftstoffleitungen zum
Unterboden verlegen!
1
41
Brennstoffleitung und Kabelbaum Dosier-
pumpe in Wellrohr 1 an fzg.eigenen Kraft-
stoffleitungen zum Einbauort Dosier-
pumpe verlegen!
42
1 Lochbild übertragen, Bohrung Ø 9,
Einnietmutter
44
© Webasto Thermo & Comfort SE
Leitungen
verlegen
Leitungen
verlegen
Stecker
Dosierpumpe
komplettieren
43
Einniet-
mutter
einziehen
