Webasto Thermo Top Evo Einbaudokumentation Seite 23

Mitsubishi Lancer
Kühlmittelkreislauf
Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen!
Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionie-
ren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das
Heizgerät mit Kühlmittel zu befüllen!

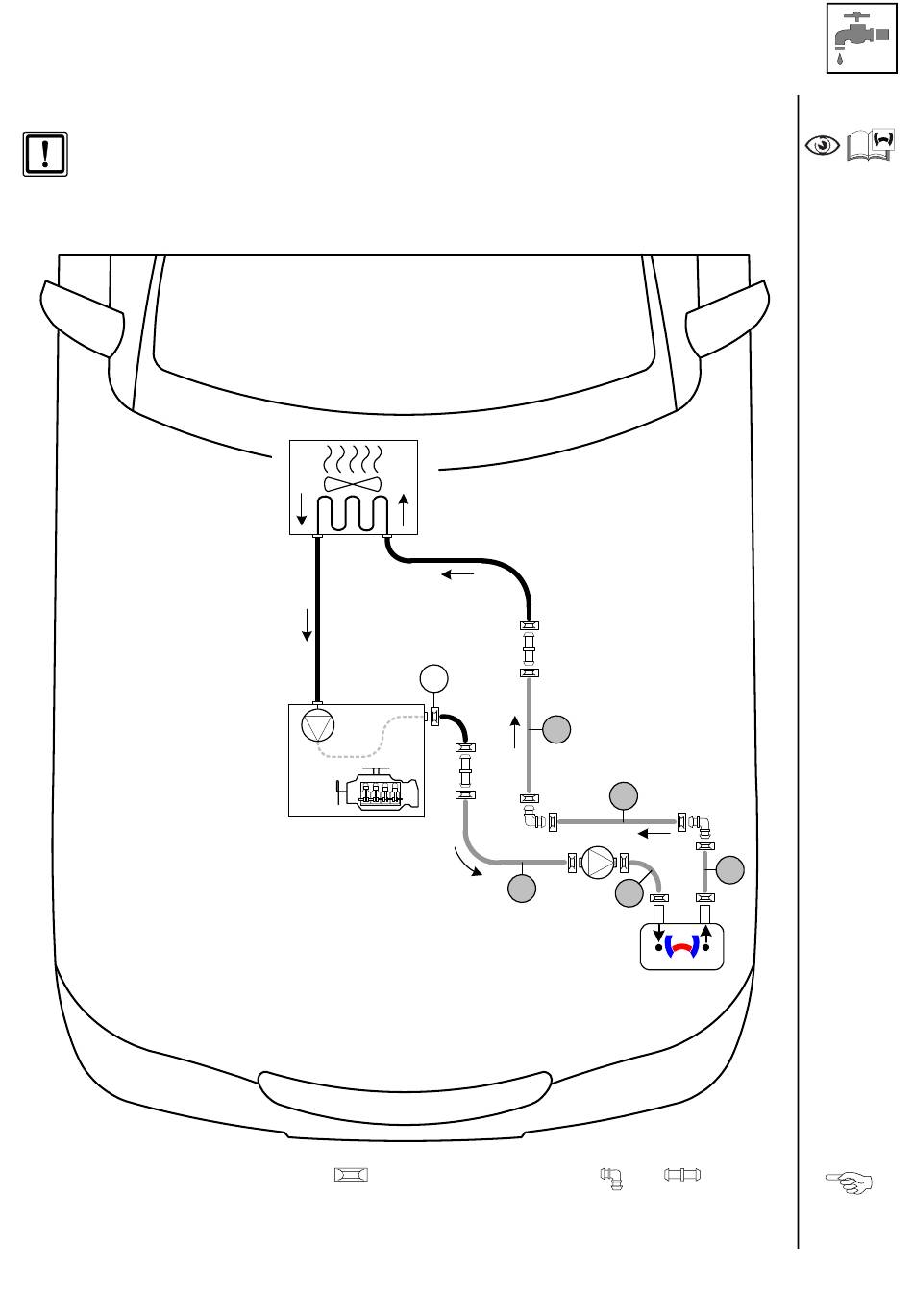

Der Anschluss erfolgt „Inline" gemäß nachfolgendem Schema:
Alle nicht bezeichneten Federbandschellen
1 = Fzg.eigene Federbandschelle!
Ident.-Nr.: 1325201B
1
A
= Ø 25! Alle Verbindungsrohre
Stand: 28.03.2017
E
D
B
und = Ø 18x18!
© Webasto Thermo & Comfort SE
Schema
Schlauch-
verlegung
C
23
