Ausbauen/Installieren der Schutzbleche

Erforderliche Werkzeuge: Sechszackiger T15-Torxschlüssel,
Drehmomentschlüssel mit sechszackigem T15-Einsatz.
Die Schutzbleche werden wie folgt ausgebaut (siehe Abbildung 40):
1. Stellen Sie sicher, dass der Segway PT ausgeschaltet und das
Stromkabel abgezogen ist.
2. Bauen Sie die Reifen-/Radbaugruppe aus.
3. Drehen Sie mit dem T15-Torxschlüssel die vier Schrauben
heraus, mit denen das Schutzblech am Getriebegehäuse
befestigt ist.
4. Nehmen Sie das Schutzblech ab.
Die Schutzbleche werden wie folgt wieder montiert (siehe Abbildung 40):
1. Positionieren Sie das Schutzblech so, dass es mit den Löchern
im Getriebegehäuse ausgerichtet ist.
2. Drehen Sie die vier Schrauben durch das Schutzblech in das
Getriebegehäuse und ziehen Sie sie auf 1,6 Nm fest.
3. Bauen Sie die Reifen-/Radbaugruppe wieder ein.

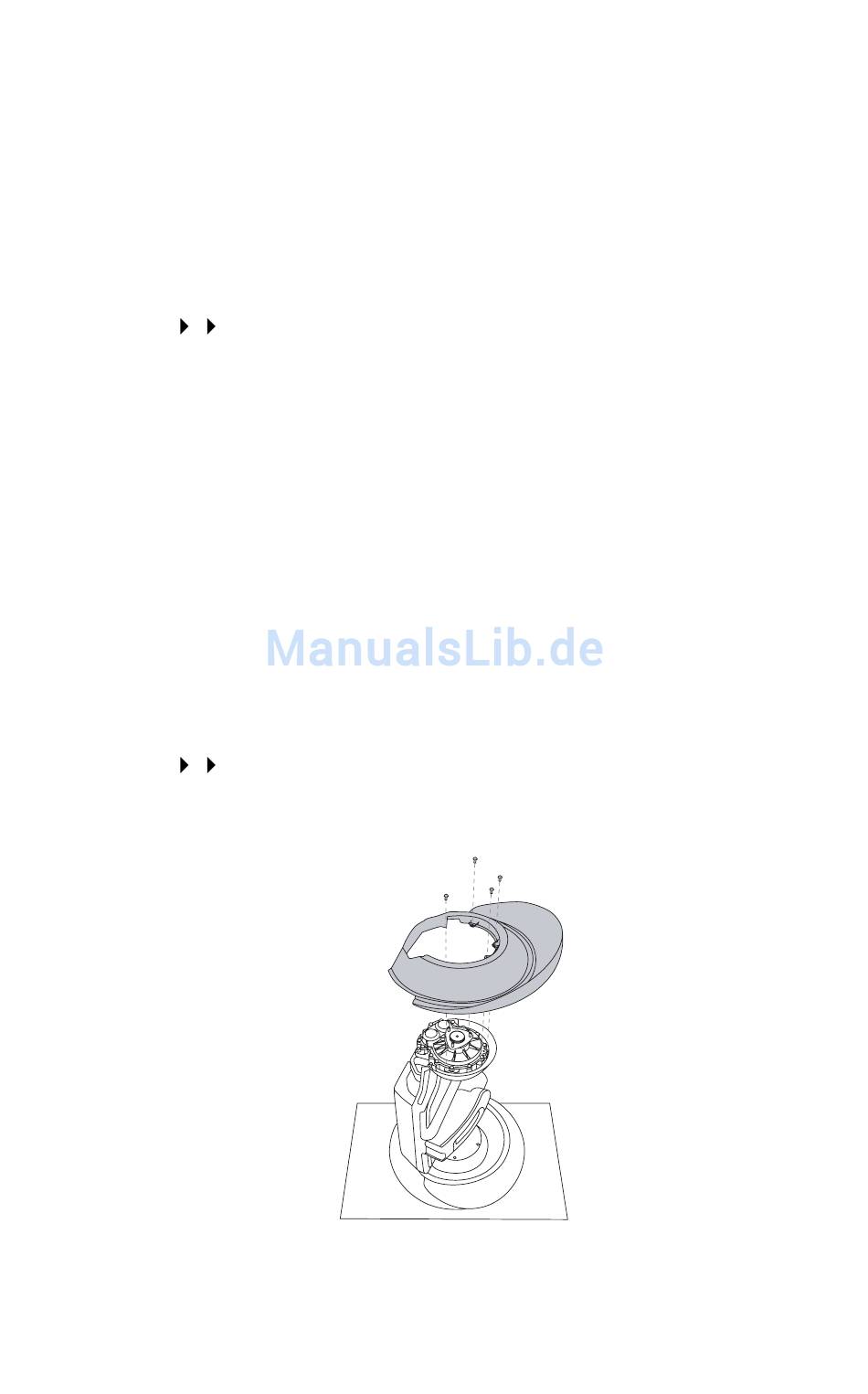

Abbildung 40. Ausbauen/Installieren der Schutzbleche
108
Weitere Informationen finden Sie unter „Ausbauen
der Reifen-/Radbaugruppe" auf Seite 106.
Weitere Informationen finden Sie unter „Installieren
der Reifen-/Radbaugruppe" auf Seite 107.
